PSEN ma1.3a/b-21 VA
}
Je nach verwendetem Auswertegerät muss der Gesamtleitungswiderstand überprüft
und vor der Inbetriebnahme evtl. die Funktion Querschlusserkennung überprüft werden.
Führen Sie die Prüfungen durch, wie in der Bedienungsanleitung des Auswertegeräts
beschrieben.
}
Die Sicherheitskontakte sind nicht kurzschlussfest.
}
UL-Anforderung: Die Versorgungsspannung muss durch ein Netzteil class 2 bereitge-
stellt werden.

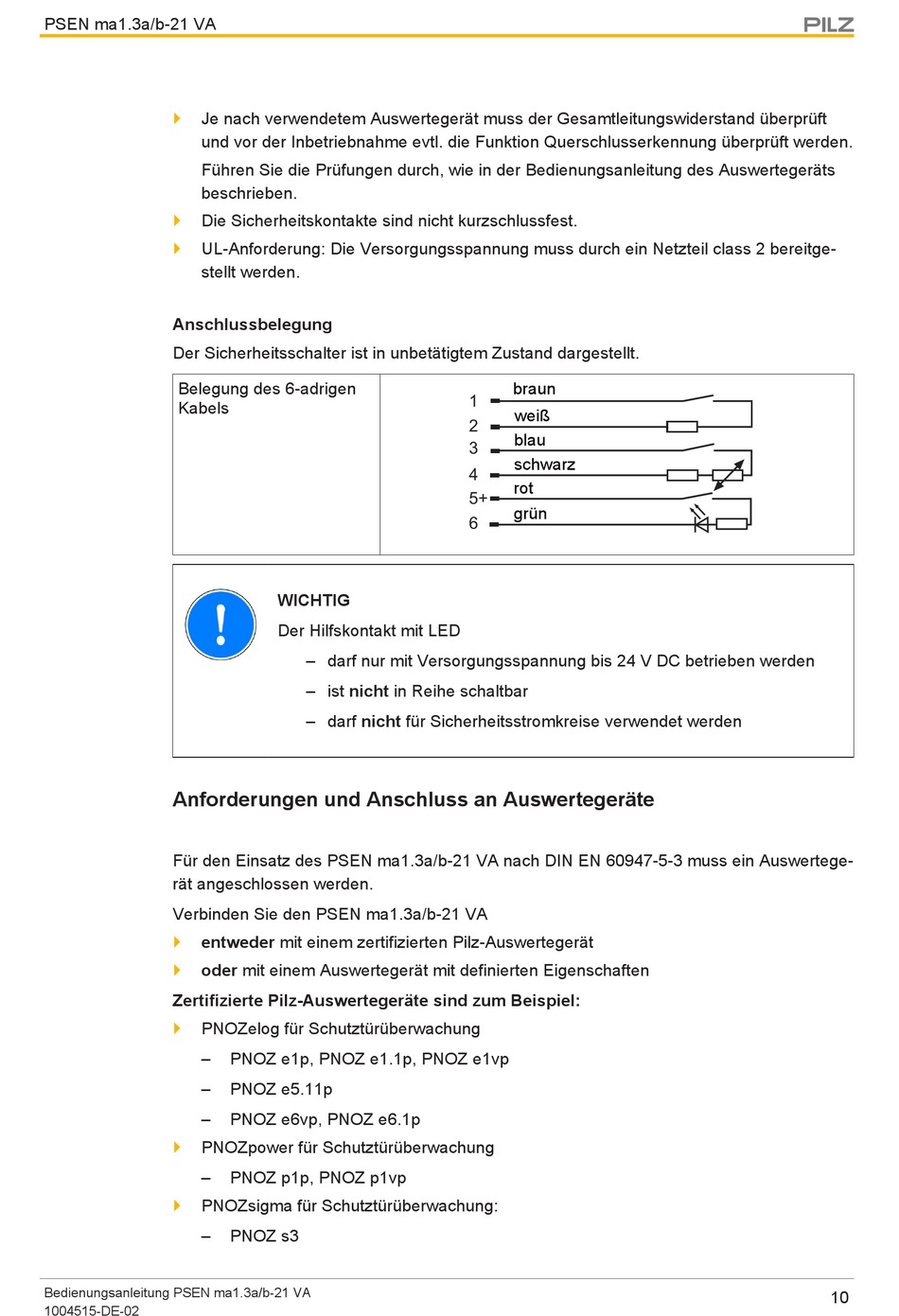

Anschlussbelegung
Der Sicherheitsschalter ist in unbetätigtem Zustand dargestellt.
Belegung des 6-adrigen
Kabels
Anforderungen und Anschluss an Auswertegeräte
Für den Einsatz des PSEN ma1.3a/b-21 VA nach DIN EN 60947-5-3 muss ein Auswertege-
rät angeschlossen werden.
Verbinden Sie den PSEN ma1.3a/b-21 VA
}
entweder mit einem zertifizierten Pilz-Auswertegerät
}
oder mit einem Auswertegerät mit definierten Eigenschaften
Zertifizierte Pilz-Auswertegeräte sind zum Beispiel:
}
PNOZelog für Schutztürüberwachung
–
–
–
}
PNOZpower für Schutztürüberwachung
–
}
PNOZsigma für Schutztürüberwachung:
–
Bedienungsanleitung PSEN ma1.3a/b-21 VA
1004515-DE-02
WICHTIG
Der Hilfskontakt mit LED
– darf nur mit Versorgungsspannung bis 24 V DC betrieben werden
– ist nicht in Reihe schaltbar
– darf nicht für Sicherheitsstromkreise verwendet werden
PNOZ e1p, PNOZ e1.1p, PNOZ e1vp
PNOZ e5.11p
PNOZ e6vp, PNOZ e6.1p
PNOZ p1p, PNOZ p1vp
PNOZ s3
braun
1
weiß
2
blau
3
schwarz
4
rot
5+
grün
6
10
