Montage und Installation
4.1
Montage des Sensortyps ICT 5
Einbaulage
Sie können den Sensor in jeder Winkelorientierung (0 ... 360°) betreiben. Der Sensor wird bezüglich
seiner Anströmung und den Mindestabständen von Wandungen, wie in Abb. 6 gezeigt, in ein DN40
Standard-T-Stück eingebaut.

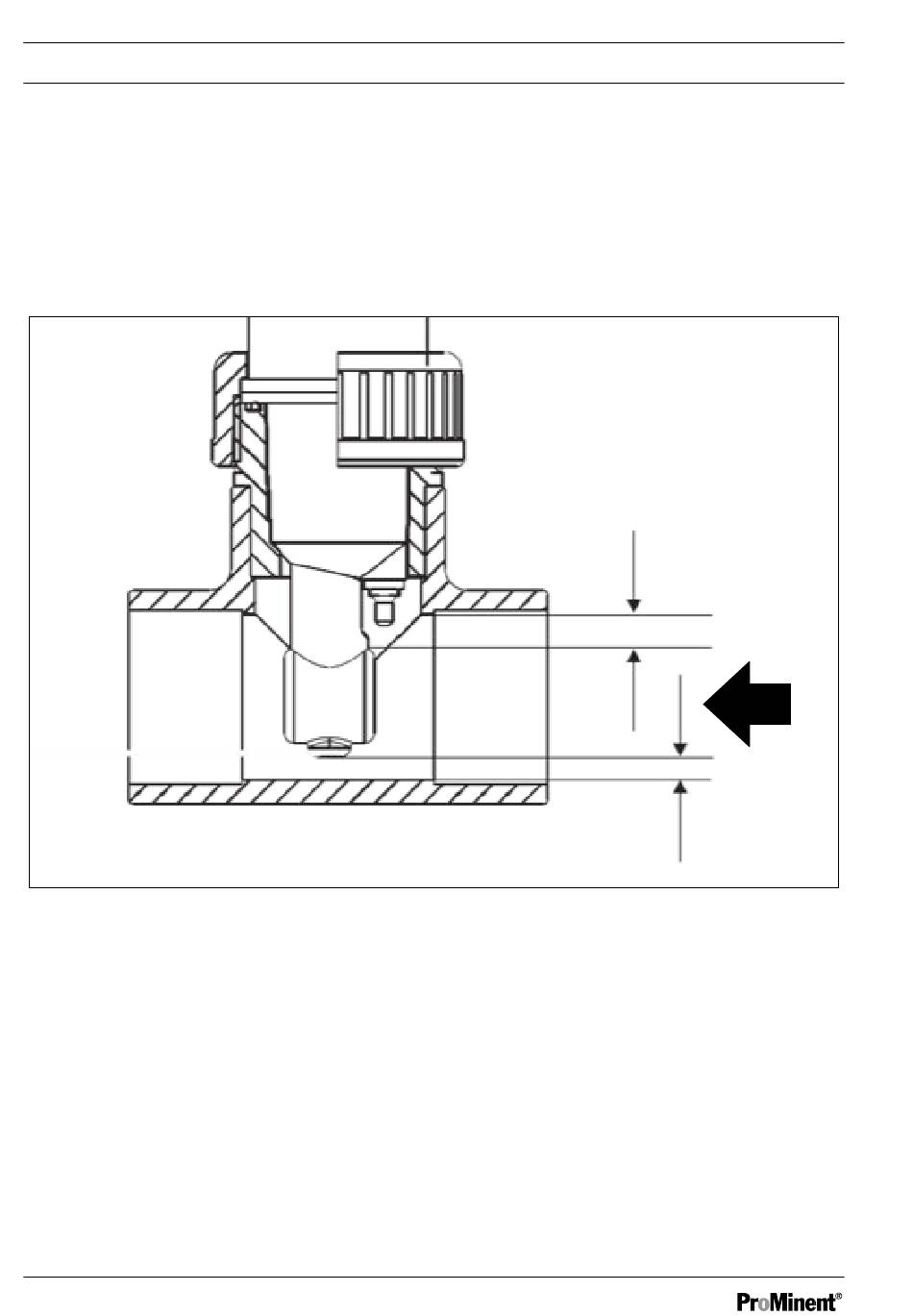

Abb. 6: Einbaulage des Sensorstyps ICT5 im T Stück (DN40)
1
≧ 20 mm
2
Strömungsrichtung
3
Sensor
52
3
1
2
1
