3. Montage

3.1 Raccordements hydrauliques et exemple de montage

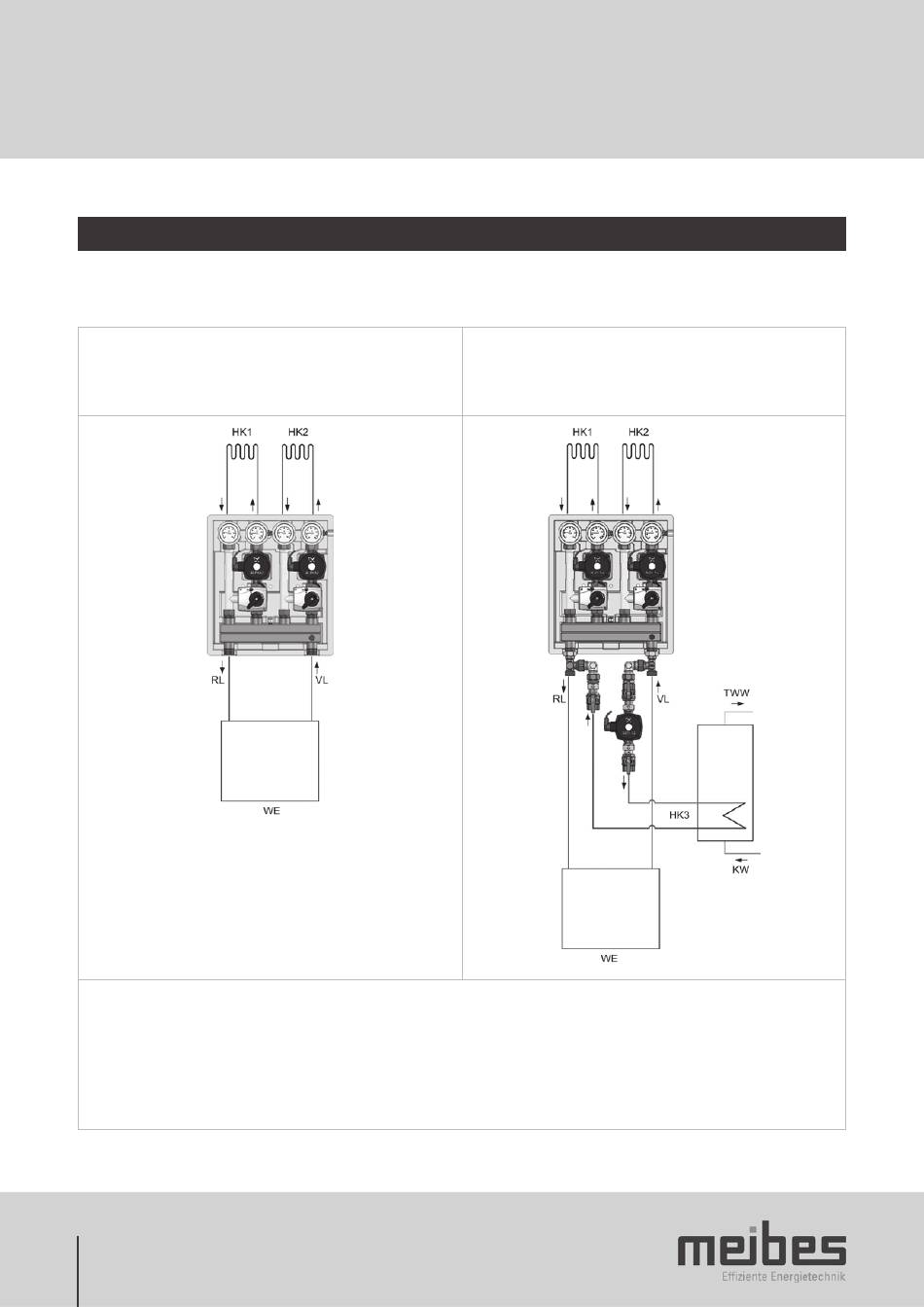

Les figures suivantes montrent à l'aide d'exemples d'application (ici avec 2 circuits der chauffage mélangés MK) l'affecta-
tion des raccordements hydrauliques.
Composants
•
Deux circuits de chauffage
•
Producteur de chaleur
Légende
Départ
VL
RL Retour
HK1 Circuit de chauffage 1 (MK ou UK)
HK2 Circuit de chauffage 2 (MK ou UK)
HK3 Circuit de chauffage 3 (UK) en option, seulement avec producteurs de chaleur sans pompe interne
Producteur de chaleur
WE
KW Eau froide
TWW Eau sanitaire
42
Composants
•
Deux circuits de chauffage
•
Producteur de chaleur
•
Kit de raccordement pour l'alimentation du producteur d'eau sanitaire
par un troisième circuit de chauffage
