Montage

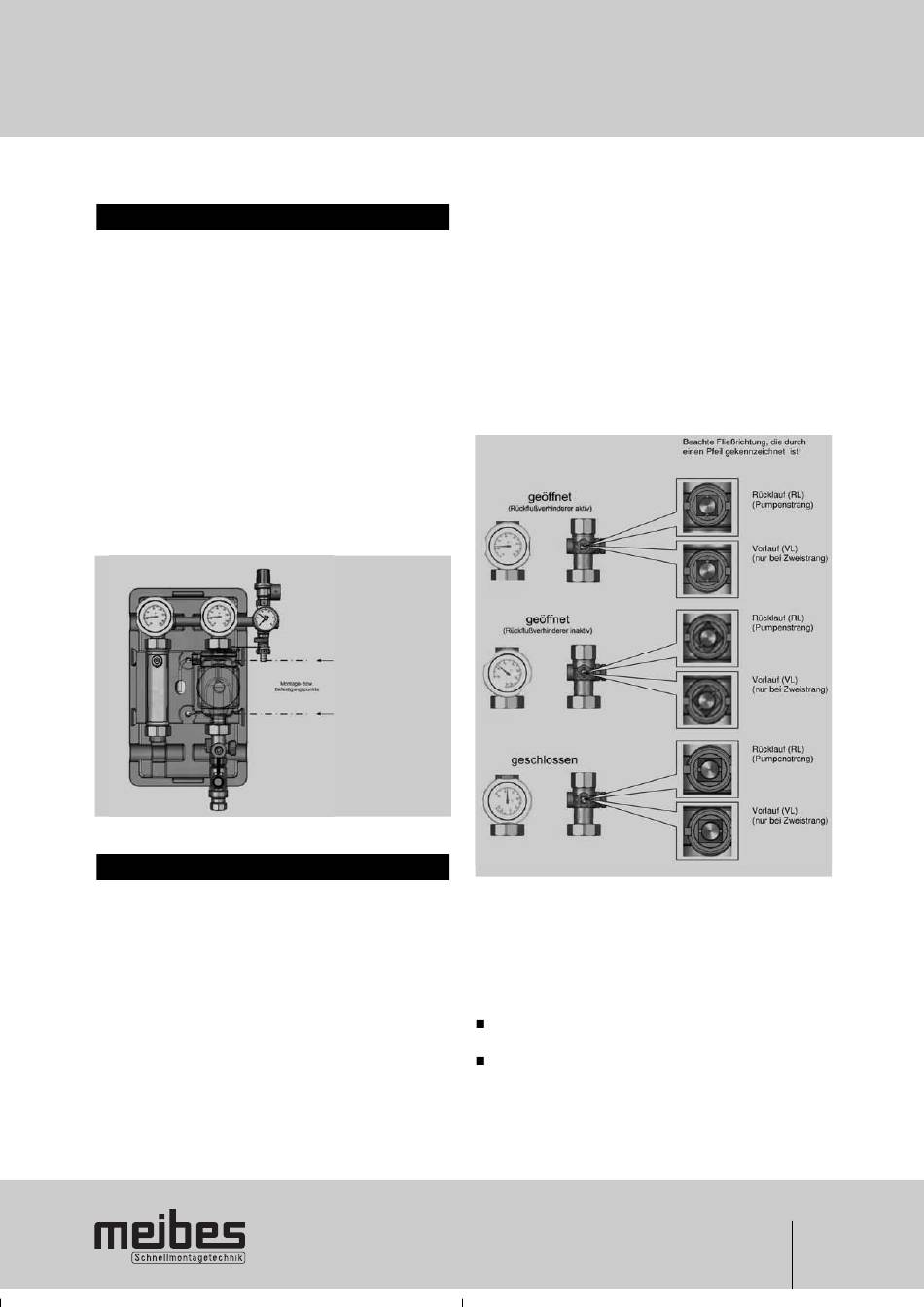

3.1 Wandmontage

Die Montage hat an einer tragfähigen und trocknen Wand zu
erfolgen. Der Abstand zu den Kollektoren ist so zu wählen,
dass eine Überhitzung der Station und des
Ausdehnungsgefäßes ausgeschlossen wird
(gegebenenfalls Vorschaltgefäß einsetzen). Gefährdungen
durch angrenzende Bauwerkskomponenten, Elektro-, Gas-,
Wasser- oder Heizungsrohren sind zu vermeiden. Der freie
Zugang zur Station, Sicherheitsarmaturen und den
Anschlussleitungen ist sicherzustellen.
1. Montageort wählen
2. Bohrlöcher mittels Isolierungsunterschale ausrichten und
markieren.
3. Bohrlöcher erstellen und Dübel einschlagen
4. Station mit Isolationsunterschale anschrauben
5. Rohrnetzanbindung spannungsfrei herstellen

3.2 Absperrarmaturen

Hinweis:
Absperrarmaturen müssen stets geöffnet und gegen unbeab-
sichtigtes Schließen gesichert sein. Die Betätigung ist nur von
geschulten Fachpersonal vorzunehmen!
Für den Betrieb der Anlage müssen die Kugelhähne komplett
geöffnet sein.
Obere Absperrarmaturen
Die oberen Absperrarmaturen sind mit integrierten, handauf-
stellbaren Rückflussverhinderer ausgerüstet. Die Fließrichtung
bzw. Stellung ist durch einen Pfeil auf der Spindel ersichtlich
(vgl. Abb.). Der Pfeil zeigt die Fließrichtung an (vgl. Abb.).
Bei Nichtbeachtung der Fließrichtung kann der
Rückflussverhinderer gegen die vorgesehen Fließrichtung
wirken und somit den Durchfluss sperren. Die Bedeutung der
Stellung des Kugelhahngriffes entnehmen Sie bitte den nach-
folgenden Abbildungen:
Die Betätigung der Kugelhähne ist nur von geschulten
Fachpersonal vorzunehmen! In Position 3 (geschlossen) muss
zur Sicherstellung der Sicherheitsfunktion des
Sicherheitsventils die Markierung bzw. Pfeil der Spindel in
Richtung Sicherheitsbaugruppe zeigen.
Betriebszustand mit aktiven Rückflussverhinderern (vgl. Abb.):
Kugelhahn: Solarrücklauf (kalt, Pumpenstrang)
Pfeil nach oben (Stellung 1)
Kugelhahn (Zweistrang): Solarvorlauf (heiß) nach unten
