3. Монтаж
3.1 Гидравлические соединения и примеры монтажа

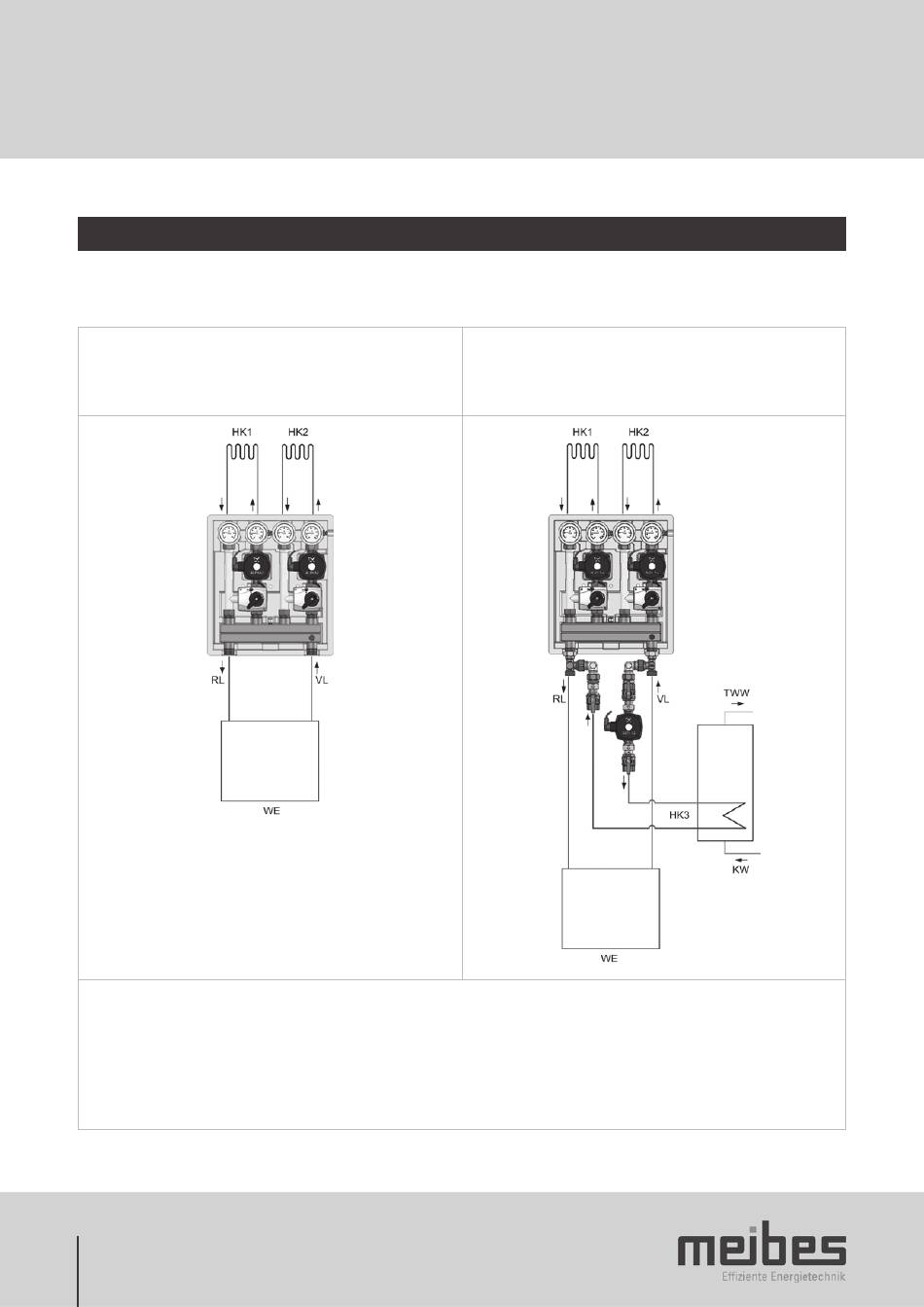

Следующие рисунки наглядно показывают размещение гидравлических соединений (здесь показана насосная группа
типа MK с 2-мя отопительными контурами со смесителем).
Компоненты
• Два отопительных контура
• Теплогенератор
Пояснения к условным обозначениям
VL
Подающая линия
RL Обратная линия
HK1
Отопительный контур 1 (в виде насосных групп МК или UK)
HK2 Отопительный контур 2 (в виде насосных групп МК или UK)
HK3 Дополнительный отопительный контур 3 (в виде насосной группы UK), только у теплогенераторов без встроенного насоса
WE
Теплогенератор
KW Холодная вода
TWW
Горячая вода
58
Компоненты
• Два отопительных контура
• Теплогенератор
• Комплект соединений для водонагревателя системы снабжения
хозяйственно-питьевой водой через третий отопительный контур.
