3. Montaż
3.1 Przyłącza hydrauliczne i przykłady montażu

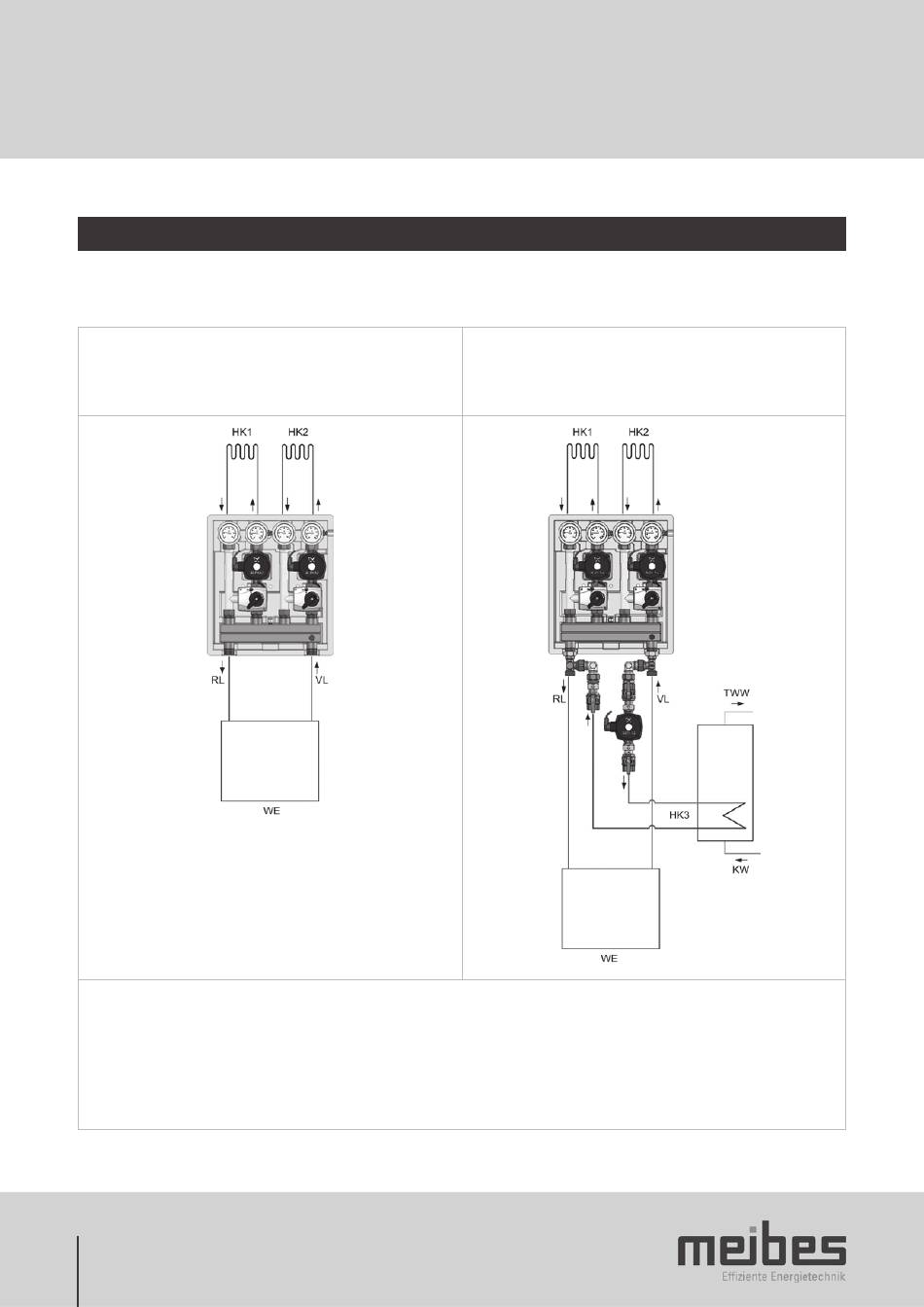

Rysunki obrazują obłożenie przyłączy hydraulicznych w przykładowych zastosowaniach (tutaj z 2 mieszanymi obwodami
grzejnymi MK).
Elementy
•
Dwa obwody grzejne
•
Wytwornica ciepła
Legenda
Zasilanie
VL
RL Powrót
HK1 Obwód grzejny 1 (jako MK lub UK)
HK2 Obwód grzejny 2 (jako MK lub UK)
HK3 Obwód grzejny 3 (jako UK) opcjonalny, tylko w wytwornicach ciepła bez pompy wewnętrznej
Wytwornica ciepła
WE
KW Zimna woda
TWW C.w.u.
90
Elementy
•
Dwa obwody grzejne
•
Wytwornica ciepła
•
Zestaw przyłączeniowy do zasilania podgrzewacza c.w.u. przez trzeci
obwód grzejny
