3. Montage

3.1 Hydraulische Anschlüsse und Montagebeispiele

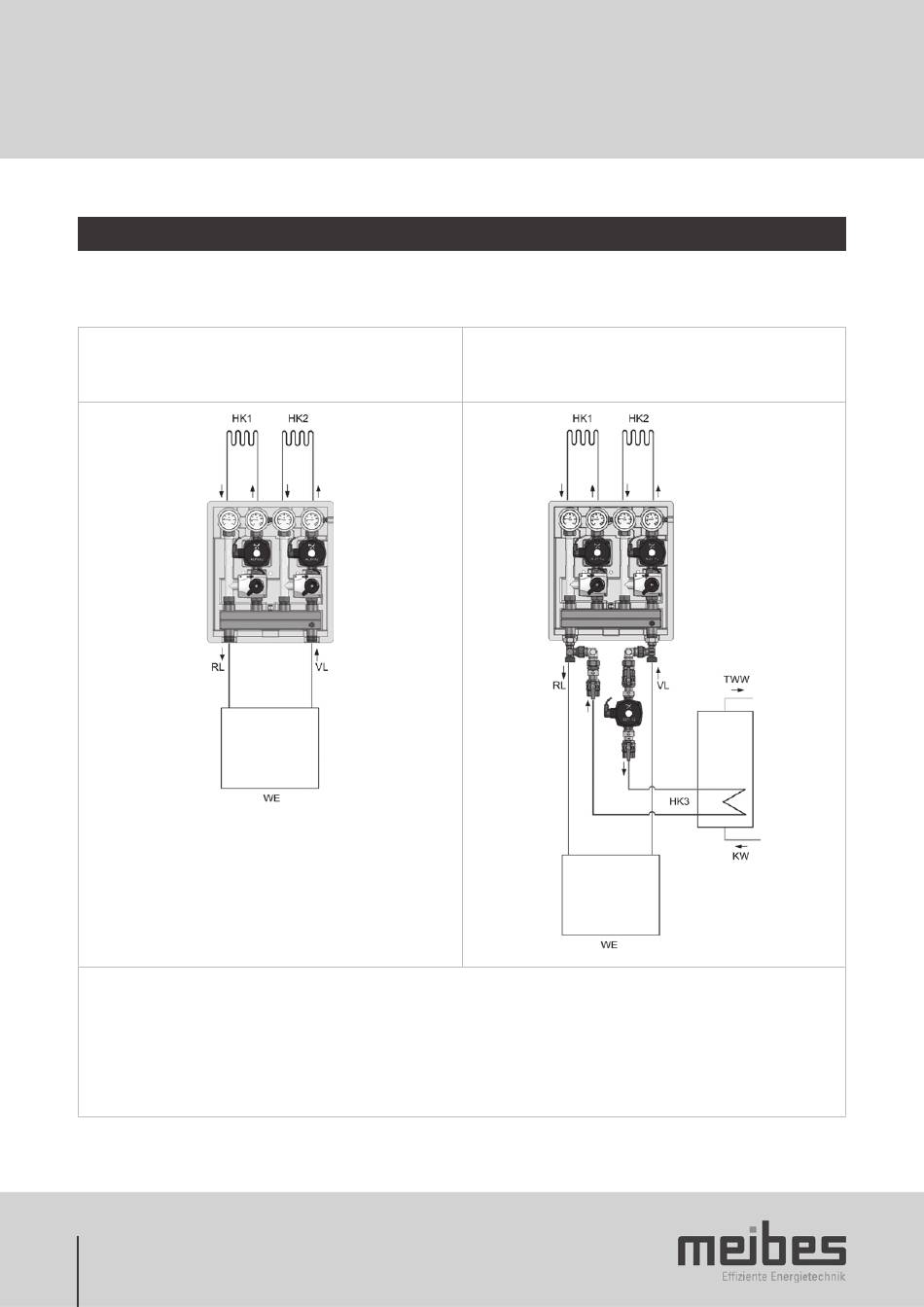

Folgende Abbildungen zeigen an Anwendungsbeispielen (hier mit 2 gemischten Heizkreisen MK) die Belegung der hydrau-
lischen Anschlüsse.
Komponenten
•
zwei Heizkreise
•
Wärmeerzeuger
Legende
VL Vorlauf
RL Rücklauf
HK1 Heizkreis 1 (als MK oder UK)
HK2 Heizkreis 2 (als MK oder UK)
Heizkreis 3 (als UK) optional, nur bei Wärmeerzeugern ohne interne Pumpe
HK3
WE Wärmeerzeuger
KW Kaltwasser
TWW Trinkwarmwasser
10
Komponenten
•
zwei Heizkreise
•
Wärmeerzeuger
•
Anschlussset für Versorgung Trinkwassererwärmer über dritten Heizkreis
