4. Elementy

Wskazówka:
Należy stosować się do dokumentacji produktowej pompy, silnika nastawczego!

4.1 Pompa obwodu grzejnego

Model pompy zgodnie z występującym wariantem Kombimix, zob. oddzielna publikacja.

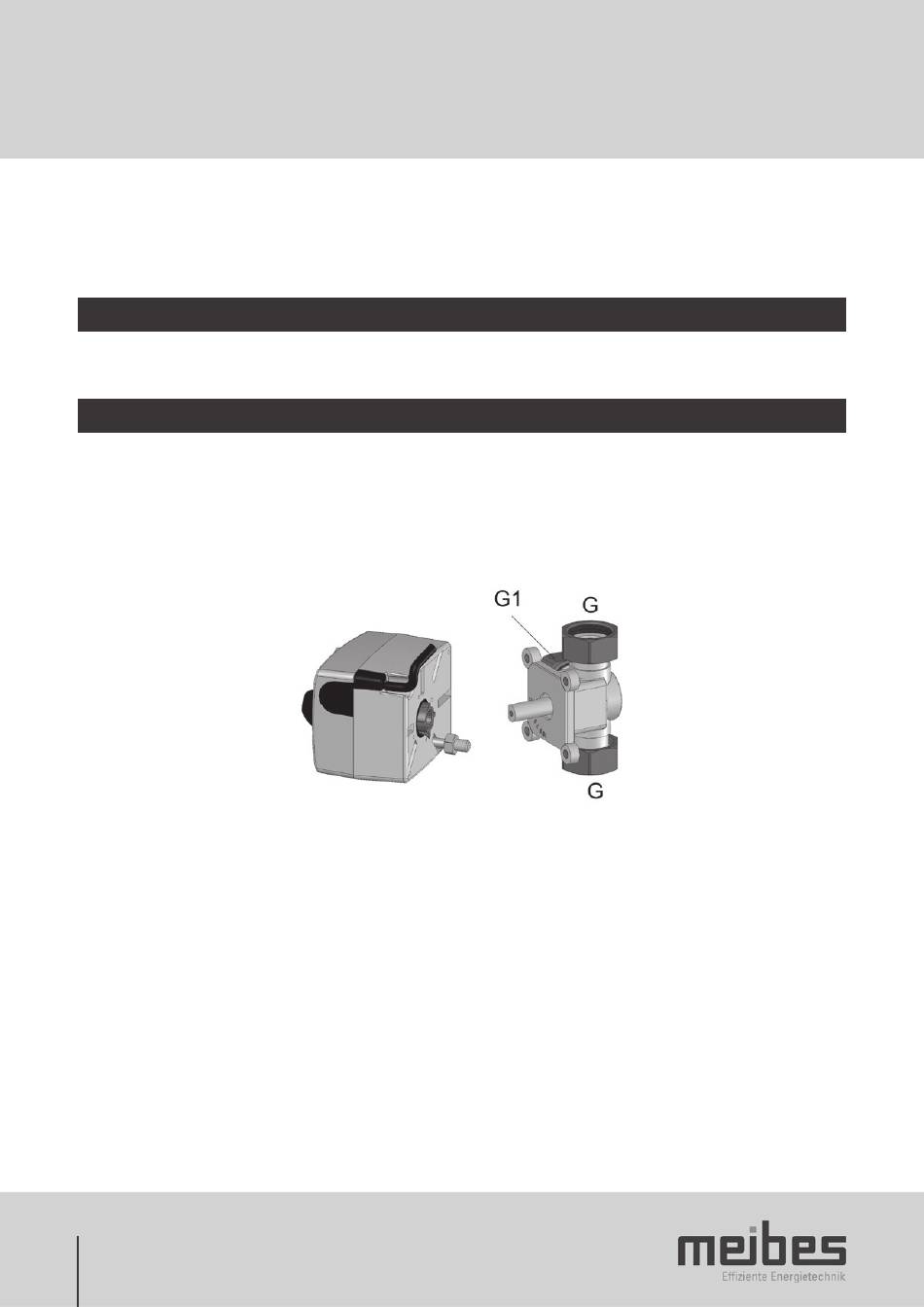

4.2 Trzydrogowy zawór mieszający z silnikiem nastawczym
W trzydrogowym zaworze mieszającym strumień objętościowy zimnego powrotu (wychodzący od odbiorników ciepła)
spotyka się ze strumieniem objętościowym ciepłego zasilania (z wytwornicy ciepła), aby wytworzyć żądaną temperaturę
zasilania obwodu grzejnego. W tym celu czujnik temperatury zasilania dostarcza wartości rzeczywiste. Mieszalnik poprzez
regulację i przy użyciu silnika jest wprowadzany w odpowiednie położenie (10-stopniowe) niezbędne do osiągnięcia warto-
ści zadanej.
Dane techniczne zaworu mieszającego
Przyłącza G i G1:
Maks. temperatura robocza:
Maks. ciśnienie robocze:
Dane techniczne silnika nastawczego
Podłączenie elektryczne:
Pobór mocy:
Moment obrotowy:
Czas działania:
Moc przyłączeniowa:
Klasa ochrony:
Stopień ochrony:
92
1"
110°C
10 barów
~50 Hz / 230 V
2,5 VA
6 Nm
140 s/90°
3 x 0,5 mm
II
IP40
