3. Montáž
3.1 Hydraulické připojení a příklady montáže

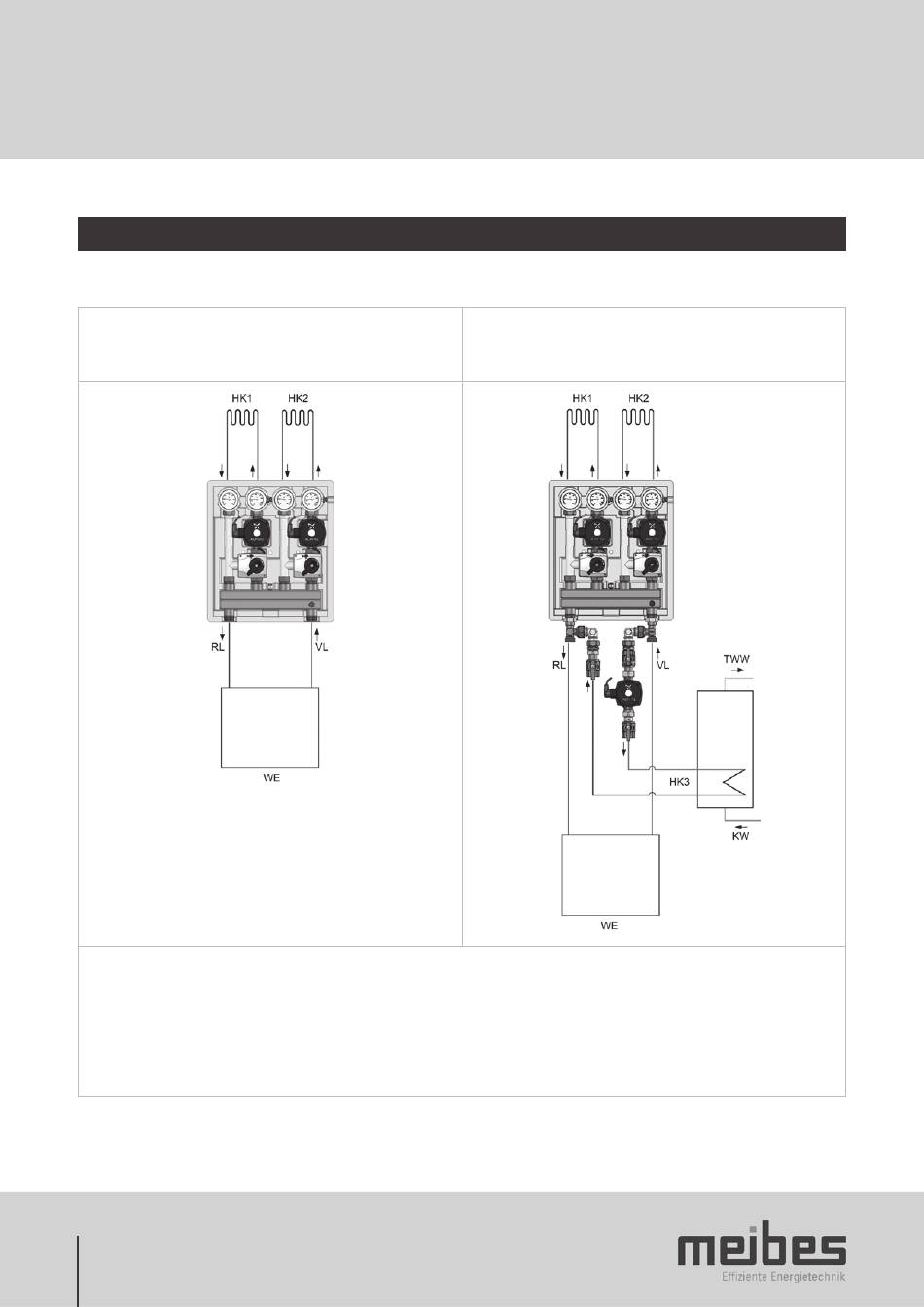

Následující obrázky uvádějí na příkladech použití (zde se 2 smíšenými topnými okruhy MK) obsazení hydraulických přívodů.
Součásti
•
Dva topné okruhy
•
Výrobník tepla
Legenda
VL Přítok
Zpětný tok
RL
HK1 Topný okruh 1 (jako MK nebo UK)
HK2 Topný okruh 2 (jako MK nebo UK)
HK3 Topný okruh 3 (jako UK) volitelně, jen u výrobníků tepla bez interního čerpadla
WE Výrobník tepla
Studená voda
KW
TWW Teplá pitná voda
74
Součásti
•
Dva topné okruhy
•
Výrobník tepla
•
Připojovací sada pro zásobování ohřívače pitné vody přes třetí topný okruh
