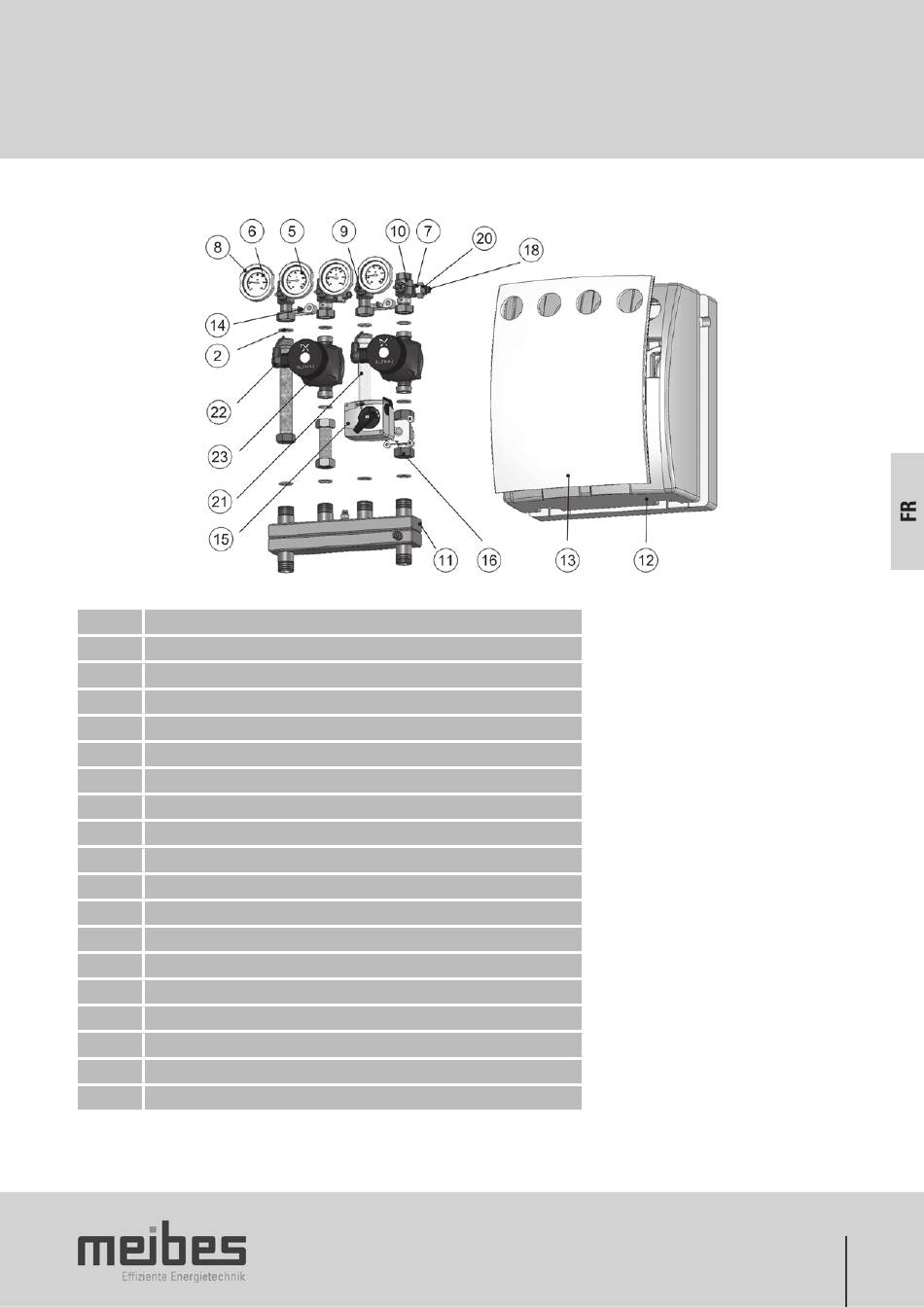

5. Pièces individuelles
Légende
N° de pos. Désignation
2 Joint 1"
5 Thermomètre bleu 0-120
6 Thermomètre rouge 20-150
7 Écrou libre ¾"
8 Poignée de robinet à boisseau sphérique
9 Robinet à boisseau sphérique ¾"
10 Robinet à boisseau sphérique ¾" à trois voies
11 Distributeur Kombimix
12 Isolation thermique
13 Cache frontal
14 Étrier de retenue 1x25 mm
15 Servomoteur
16 Mélangeur à trois voies 1"
18 Vis de serrage pour doigt de gant
20 Doigt de gant 1/4" mâle, L=35 mm
21 Pièce en T
22 Connecteur pompe
23 Pompe
