3. Montage

3.1 Hydraulische aansluitingen en montagevoorbeelden

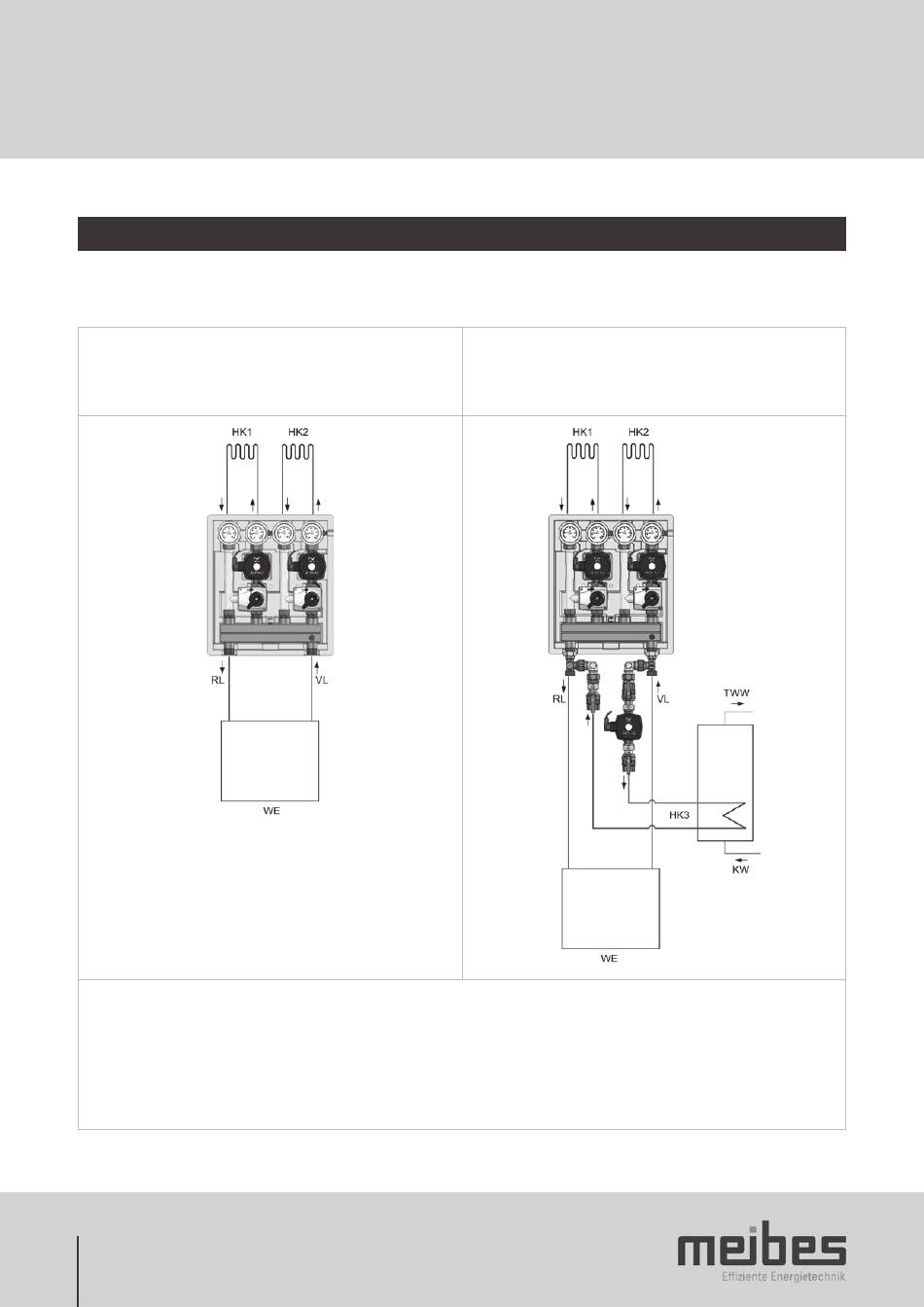

De volgende afbeelding geven aan de hand van toepassingsvoorbeelden (hier met 2 gemengde verwarmingscircuits MC)
de verdeling van de hydraulische aansluitingen weer.
Componenten
•
Twee verwarmingscircuits
•
Warmtebron
Legenda
Toevoer
TV
RT Retour
VC1 Verwarmingscircuit 1 (als MC of OC)
VC2 Verwarmingscircuit 2 (als MC of OC)
VC3 Verwarmingscircuit 3 (als OC) optioneel, uitsluitend bij warmtebronnen zonder interne pomp
Warmtebron
WB
KW Koud water
WDW Warm drinkwater
122
Componenten
•
Twee verwarmingscircuits
•
Warmtebron
•
Aansluitset voor de voeding van drinkwaterverwarmingen via een derde
verwarmingscircuit
