Umstellventil - Meibes Kombimix Technische Information Für Montage Und Betrieb

4. Komponenten

4.4 Umstellventil

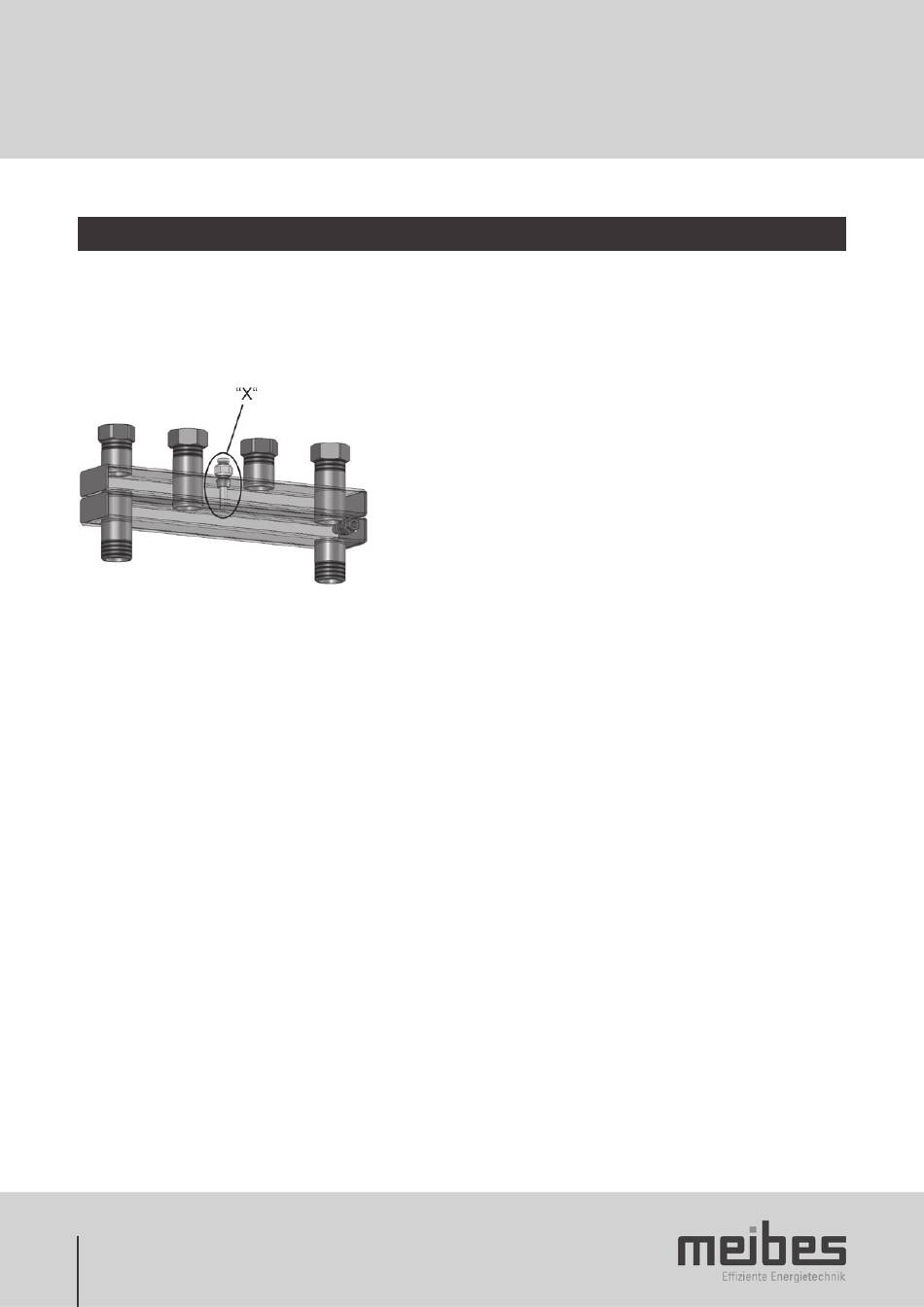

Über das Umstellventil "X" kann beim Verteilerbalken die hydraulische Eigenschaft des Heizkreisverteilers geändert wer-
den, entsprechend der benötigten Funktion:
Standard:
•
• Differenzdruckarm:
Für differenzdruckarmen Einbau: Ventil ausbauen und um 180° gedreht wieder einbauen.
Hinweis:
Auslegungsdiagramm mit Volumenstrom über Bypass siehe Kapitel 6.1
14
Vor- und Rücklauf sind hydraulisch getrennt
Vor- und Rücklauf sind über eine Öffnung hydraulisch verbunden
