4. Composants

Remarque :
Respecter également les documents spécifiques à la pompe et au servomoteur !

4.1 Pompe de circuit de chauffage

Modèle de pompe suivant la variante Kombimix présente, voir à cet effet la documentation imprimée séparée.

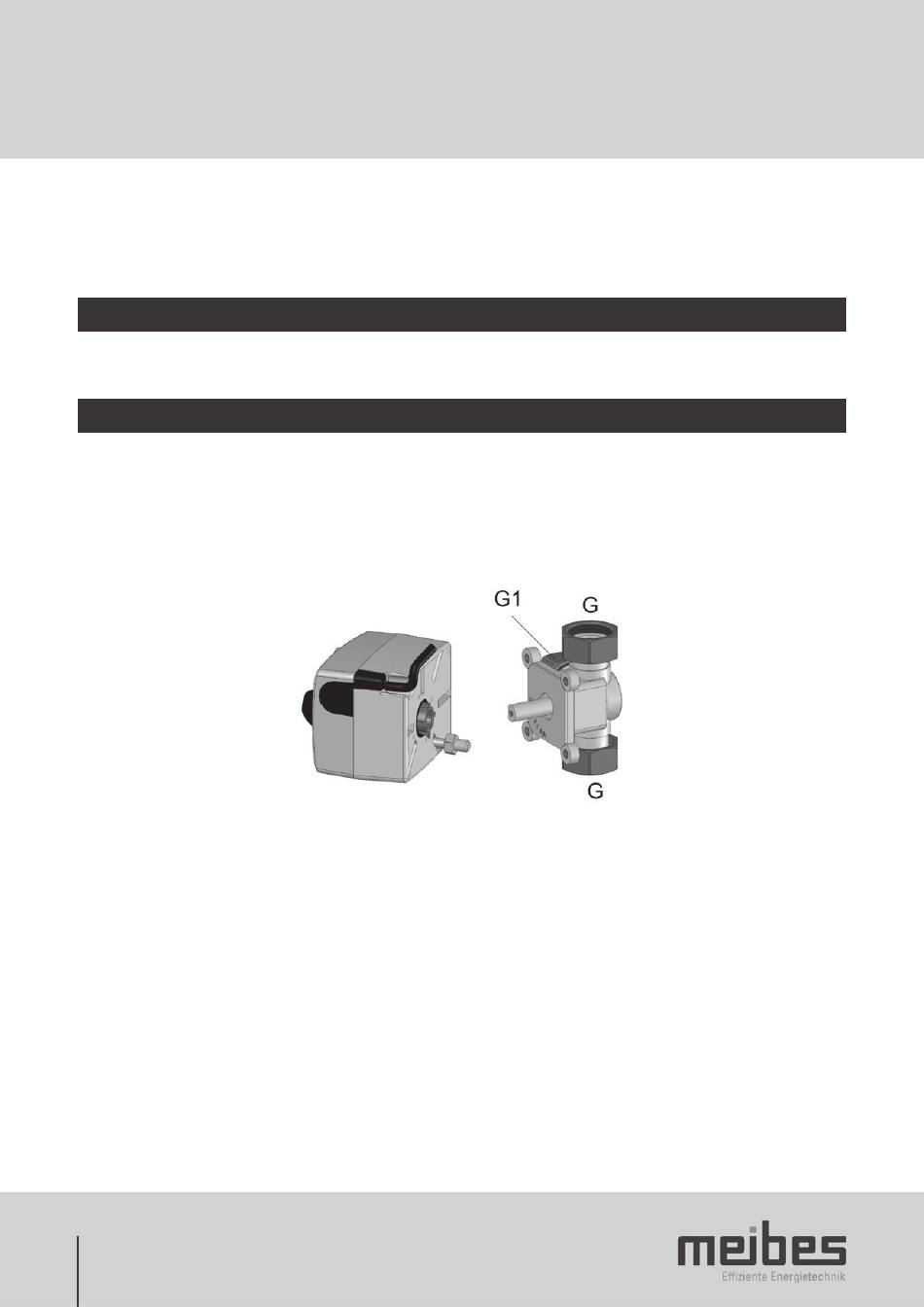

4.2 Vanne de mélange à trois voies avec servomoteur
Dans la vanne de mélange à trois voies, le débit volumique du retour froid (provenant des consommateurs de chaleur)
rencontre le débit volumique du départ chaud (du producteur de chaleur) pour produire la température de départ souhaitée
du circuit de chauffage. À cet effet, le capteur de température de départ fournit les valeurs effectives. Par l'intermédiaire
de la régulation, le mélangeur est placé dans la position de mélange correspondante (10 niveaux) à l'aide du moteur pour
atteindre la valeur de consigne.
Caractéristiques techniques de la vanne de mélange
Raccords G et G1 :
Température de travail max. :
Pression de travail max. :
Caractéristiques techniques du servomoteur
Raccordement électrique :
Puissance absorbée :
Couple :
Durée de mise en circuit :
Câble de connexion :
Classe de protection :
Degré de protection :
44
1"
110°C
10 bars
~50 Hz / 230 V
2,5 VA
6 Nm
140 s/90°
3 x 0,5 mm
II
IP40
