3. Montaje

3.1 Conexiones hidráulicas y ejemplos de conexión

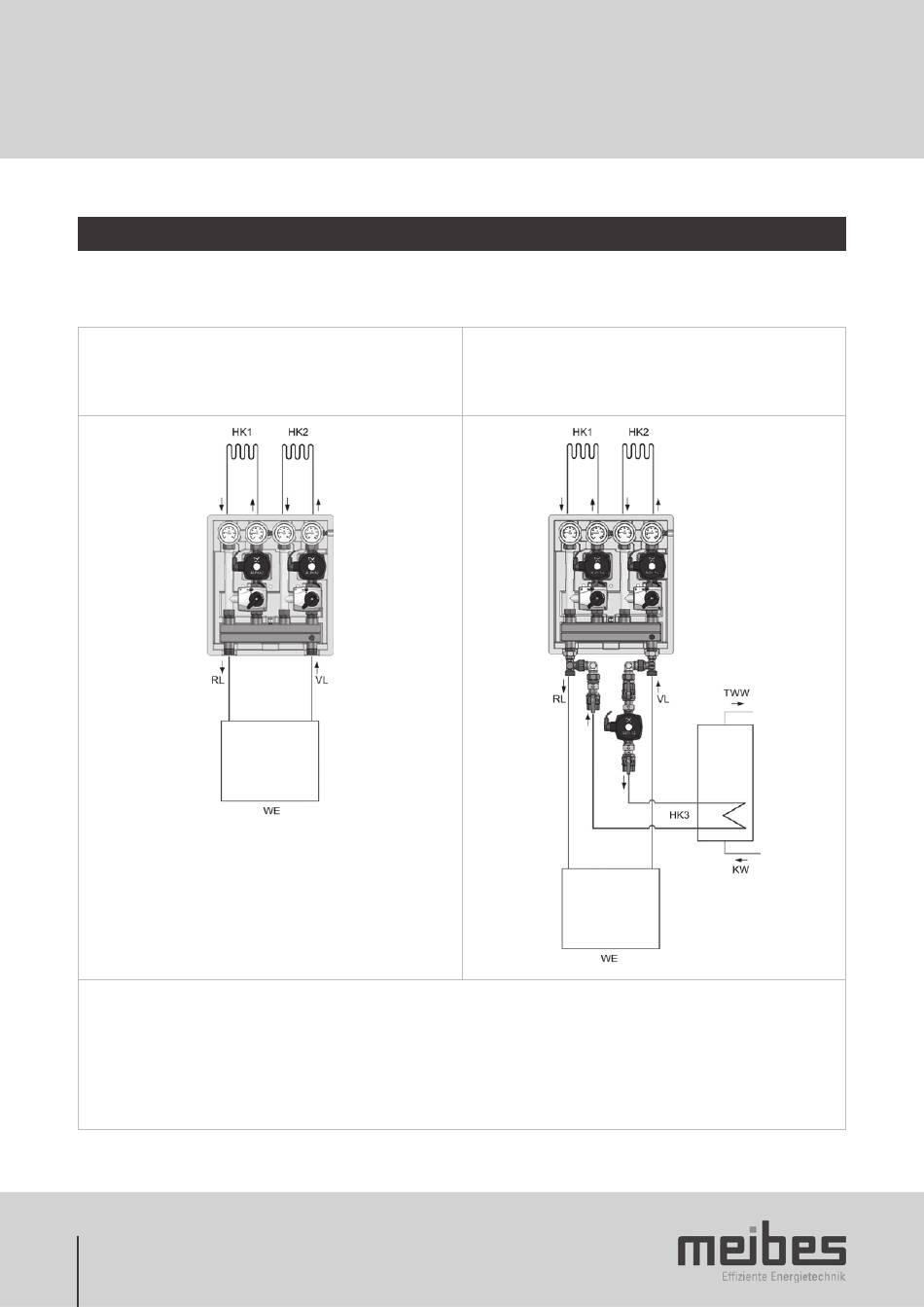

Las siguientes figuras ilustran la ocupación de las conexiones hidráulicas en ejemplos de aplicación (aquí con 2 circuitos de
calefacción de mezcla CI).
Componentes
•
Dos circuitos de calefacción
•
Generador de calor
Leyenda
Impulsión
IM
RE Retorno
CC1 Circuito de calefacción 1 (como CI o CD)
CC2 Circuito de calefacción 2 (como CI o CD)
CC3 Circuito de calefacción 3 (como CD) opcional, solo en caso de generadores de calor sin bomba interna
Generador de calor
GC
AF Agua fría
A.C.S. Agua caliente sanitaria
106
Componentes
•
Dos circuitos de calefacción
•
Generador de calor
•
Juego de conexión para el suministro de calentadores de agua sanitaria
a través de un tercer circuito de calefacción
