CLIMATE CONTROL SYSTEMS
Technische Information für Montage und Betrieb
Meibes System-Technik GmbH
Ringstraße 18 · D-04827 Gerichshain · Tel. + 49(0) 3 42 92 7 13-0 · Fax 7 13-50
Internet: www.meibes.de · E-Mail: info@meibes.de
Kombimix
Kombimix
Technical data for installation and operation
Kombimix
Information technique pour le montage et le fonctionnement
Kombimix
Техническая информация по монтажу и эксплуатации
Kombimix
Technické informace pro montáž a provoz
Kombimix
Informacje techniczne dotyczące montażu i eksploatacji
Kombimix
Información técnica para el montaje y el funcionamiento
Kombimix
Technische informatie voor montage en gebruik
DE
GB
FR
RU
CZ
PL
ES
NL
Effiziente Energietechnik
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Meibes Kombimix

  • Seite 1 Información técnica para el montaje y el funcionamiento Kombimix Technische informatie voor montage en gebruik Meibes System-Technik GmbH Ringstraße 18 · D-04827 Gerichshain · Tel. + 49(0) 3 42 92 7 13-0 · Fax 7 13-50 Internet: www.meibes.de · E-Mail: info@meibes.de Effiziente Energietechnik...
  • Seite 2: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise Vorschriften/Richtlinien Bestimmungsgemäße Verwendung Erstinbetriebnahme Arbeiten an der Anlage Haftung Geräte und Funktionsbeschreibung Technische Daten Abmessungen Übersicht Komponenten am Beispiel UK/MK Hydraulisches Schema Varianten Montage Hydraulische Anschlüsse und Montagebeispiele Wärmedämmung montieren Komponenten Heizkreispumpe Drei-Wege-Mischventil mit Stellmotor Kugelhahn und Schwerkraftbremse Umstellventil Einzelteile Auslegungsdiagramme...
  • Seite 3: Sicherheitshinweise

    1. Sicherheitshinweise Lesen Sie vor der Montage diese Anleitung sorgfältig durch. Die Montage und Erstinbetriebnahme der Baugruppe darf nur von einer zugelassenen Fachfirma ausgeführt werden. Machen Sie sich vor Arbeitsbeginn mit allen Teilen und deren Hand- habung vertraut. Die Anwendungsbeispiele innerhalb dieser Bedienungsanleitung sind Ideenskizzen. Lokale Gesetze und Richtlinien sind zu berücksichtigen.
  • Seite 4: Bestimmungsgemäße Verwendung

    1. Sicherheitshinweise Zusätzliche Hinweise VDI 6002 Blatt 1: Allgemeine Grundlagen, Systemtechnik und Anwendung im Wohnungsbau • • VDI 6002 Blatt 2: Anwendungen in Studentenwohnheimen, Seniorenheimen, Krankenhäusern, Hallenbädern und auf Campingplätzen ACHTUNG: Vor allen elektrischen Arbeiten an den Pumpen oder der Regelung sind diese vorschriftsmäßig spannungsfrei zu schalten.
  • Seite 5: Geräte Und Funktionsbeschreibung

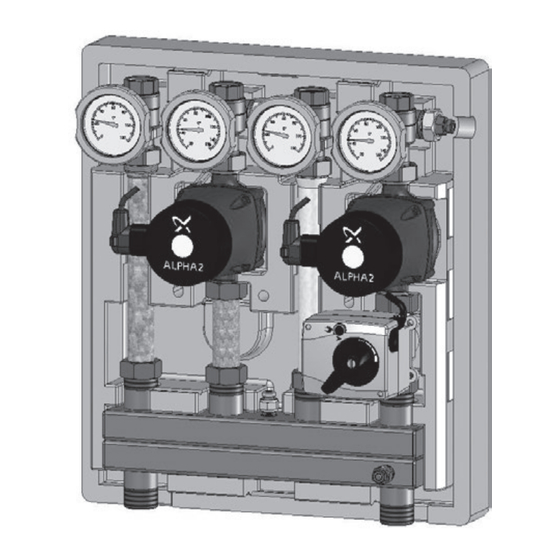

    2. Geräte und Funktionsbeschreibung Funktionsbeschreibung Mit dieser wärmegedämmten und kompakten Pumpengruppe können zwei Heizkreise über einen gemeinsamen Vertei- lerbalken durch Hocheffizienzpumpen versorgt werden. Die Heizkreise können gemischt (MK) oder ungemischt (UK) sein. Anschlussmöglichkeiten für Temperatursensoren sind jeweils am Vorlauf und am Verteiler vorhanden. Der Verteilerbalken kann über ein Umschaltventil vom Standard zum differenzdruckarmen Verteiler umgestellt werden.
  • Seite 6: Abmessungen

    2. Geräte und Funktionsbeschreibung 2.2 Abmessungen Äußere Abmessung der Wärmedämmung:...
  • Seite 7: Übersicht Komponenten Am Beispiel Uk/Mk

    2.3 Übersicht Komponenten am Beispiel UK/MK 2.4 Hydraulisches Schema...
  • Seite 8 2. Geräte und Funktionsbeschreibung Legende Pos. Bezeichnung Bemerkung HK1 Rücklauf HK1 Vorlauf HK2 Rücklauf HK2 Vorlauf Kessel Rücklauf Kessel Vorlauf optionale PG für 3. HK UK, z.B. zur Trinkwassererwärmung Isolierung hinten Isolierung vorn Kugelhahn mit Thermometer HE-Pumpe wenn vorhanden Umstellventil Verteilerbalken standard/ differenzdruckarm Tauchhülse für VL-Sensor Verteilerbalken für 6 mm Temperaturfühler...
  • Seite 9: Varianten

    2.5 Varianten Die Pumpengruppe Kombimix ist in verschieden Ausstattungsvarianten verfügbar. Zum Beispiel: Varianten mit UK/MK • • Varianten ohne/mit Pumpe, Pumpenauswahl • Variante ohne/mit Stellmotor • optionales Zubehör: weiterer UK-Heizkreis Ein gemischter, Zwei gemischte Heizkreise Zwei ungemischte Heizkreis ein ungemischter Heizkreis Art.-Nr.
  • Seite 10: Montage

    3. Montage 3.1 Hydraulische Anschlüsse und Montagebeispiele Folgende Abbildungen zeigen an Anwendungsbeispielen (hier mit 2 gemischten Heizkreisen MK) die Belegung der hydrau- lischen Anschlüsse. Komponenten Komponenten • • zwei Heizkreise zwei Heizkreise • • Wärmeerzeuger Wärmeerzeuger • Anschlussset für Versorgung Trinkwassererwärmer über dritten Heizkreis Legende Vorlauf Rücklauf...
  • Seite 11: Wärmedämmung Montieren

    3.2 Wärmedämmung montieren Mittels zwei Befestigungslöcher (11 mm Durchmesser) in der hinteren Isolierung können die Pumpengruppen und die Isolierung an eine Wand montiert werden. Die unteren Löcher in der Isolierung können zur Kabelverlegung und elektrischen Anschluss verwendet werden.
  • Seite 12: Komponenten

    Hinweis: Bitte auch die Produktspezifischen Unterlagen der Pumpe, Stellmotor beachten! 4.1 Heizkreispumpe Das Pumpenmodell entsprechend vorhandener Kombimix-Variante, siehe dazu separate Drucksache. 4.2 Drei-Wege-Mischventil mit Stellmotor Im Drei-Wege-Mischventil trifft der Volumenstrom des kalten Rücklaufs (von Wärmeverbrauchern kommend) mit Volumen- strom des warmen Vorlaufs (vom Wärmeerzeuger) zusammen, um die gewünscht Heizkreis-Vorlauftemperatur zu erzeugen.
  • Seite 13: Kugelhahn Und Schwerkraftbremse

    4.3 Kugelhahn und Schwerkraftbremse Die im System verwendeten Rückflussverhinderer (RV) sind extra gekennzeichnet. Sie sind in den Kugelhähnen integriert. Am Drehgriff ist die Kennzeichnung „RV” angebracht. Durch Verstellen des Drehgriffes um ca. 45° zur „Anschlagstellung” kann der RV manuell geöffnet werden. Hinweis: Absperrarmaturen müssen stets geöffnet und gegen unbeabsichtigtes Schließen gesichert sein.
  • Seite 14: Umstellventil

    4. Komponenten 4.4 Umstellventil Über das Umstellventil “X“ kann beim Verteilerbalken die hydraulische Eigenschaft des Heizkreisverteilers geändert wer- den, entsprechend der benötigten Funktion: Standard: Vor- und Rücklauf sind hydraulisch getrennt • • Differenzdruckarm: Vor- und Rücklauf sind über eine Öffnung hydraulisch verbunden Für differenzdruckarmen Einbau: Ventil ausbauen und um 180°...
  • Seite 15: Einzelteile

    5. Einzelteile Legende Pos.-Nr. Bezeichnung Dichtung 1“ Thermometer blau 0-120 Thermometer rot 20-150 Überwurfmutter ¾“ Kugelhahn-Griff Kugelhahn ¾“ Dreiwege-Kugelhahn ¾“ Verteiler Kombimix Wärmedämmung Front-Blende Haltebügel 1x25 mm Stellmotor Dreiwege-Mischer 1“ Spannschraube für Tauchhülse Tauchhülse 1/4“ AG, L=35 mm T-Stück Pumpenstecker Pumpe...
  • Seite 16: Auslegungsdiagramme

    6. Auslegungsdiagramme 6.1 Volumenstrom über den geöffneten Bypass, ohne Verbraucher 1400 1300 1200 1100 1000 0,00 0,05 0,10 0,15 0,20 0,25 0,30 0,35 0,40 Vordruck [bar] 6.2 Volumenstrom-Druckverlust: MK inkl. Verteiler; Bypass geschlossen; Mischer Durchgang 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05...
  • Seite 17: Bypass Geschlossen

    6.3 Volumenstrom-Druckverlust: UK inkl. Verteiler; Bypass geschlossen 0,30 0,25 0,20 0,15 0,10 0,05 0,00 1000 1200 1400 1600 1800 2000 2200 2400 Volumenstrom [l/h]...
  • Seite 130 Kontaktní údaje/ Dane do kontaktu/ Contacto/ Contact Informatie Effiziente Energietechnik Meibes System-Technik GmbH Ringstraße 18 · D-04827 Gerichshain · Tel. + 49(0) 3 42 92 7 13-0 · Fax 7 13-50 Internet: www.meibes.de · E-Mail: info@meibes.de KE KELIT NZ Ltd 0800 4 KEKELIT (0800 4 5353548) climatecontrol@kekelit.co.nz CLIMATE CONTROL SYSTEMS www.kekelit.co.nz...
