4.3 Kogelkraan en zwaartekrachtrem

De in ons systeem toegepaste keerkleppen (TK) zijn speciaal gemarkeerd. Zij zijn geïntegreerd in de kogelkranen. Aan de
handgreep is de markering "TK" aangebracht. De TK kan handmatig worden geopend door de handgreep ongeveer 45° naar
de "aanslagpositie" te verdraaien.
Opmerking:
De afsluitarmaturen dienen steeds geopend te zijn en beveiligd tegen onbedoeld sluiten. Bediening is uitsluitend toege-
staan aan geschoold vakpersoneel! Tijdens bedrijf van de installatie dienen de kogelkranen volledig geopend te zijn.
Afsluitarmaturen
De afsluitarmaturen zijn uitgerust met geïntegreerde, handmatig te openen keerkleppen. Bij het niet opvolgen van de aangege-
ven stroomrichting kan de keerklep tegengesteld werken aan de beoogde stromingsrichting en zo de doorstroming blokkeren.

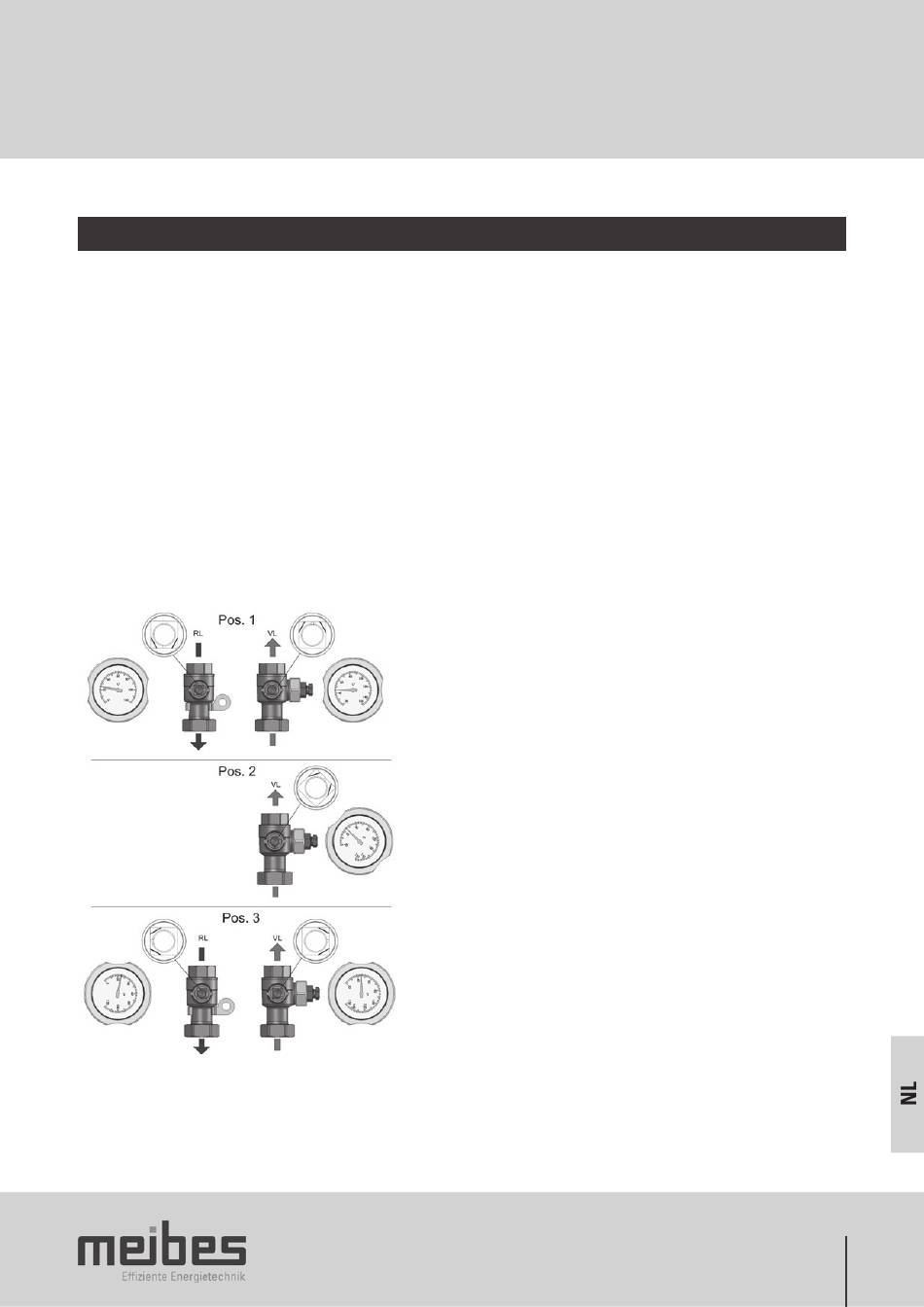

Kogelkraanposities en bedrijfsstatussen
Pos. 1) stand 0°; kogelkraan geopend; keerklep actief
Pos. 2) stand 45°; kogelkraan geopend; keerklep niet actief
Pos. 3) stand 90°; kogelkraan gesloten
Opmerkingen:
Posities als pos. 2 kunnen worden gebruikt voor het spoelen, ontluchten en aftappen. De handgrepen zijn afneembaar en
dienen te zijn geplaatst overeenkomstig de bedrijfsstatus (pos. 1 tot 3). Let op de doorstroomrichting bij toevoer (TV) en
retour (RT). Thermometerkleur: Retour: blauw, toevoer: rood
