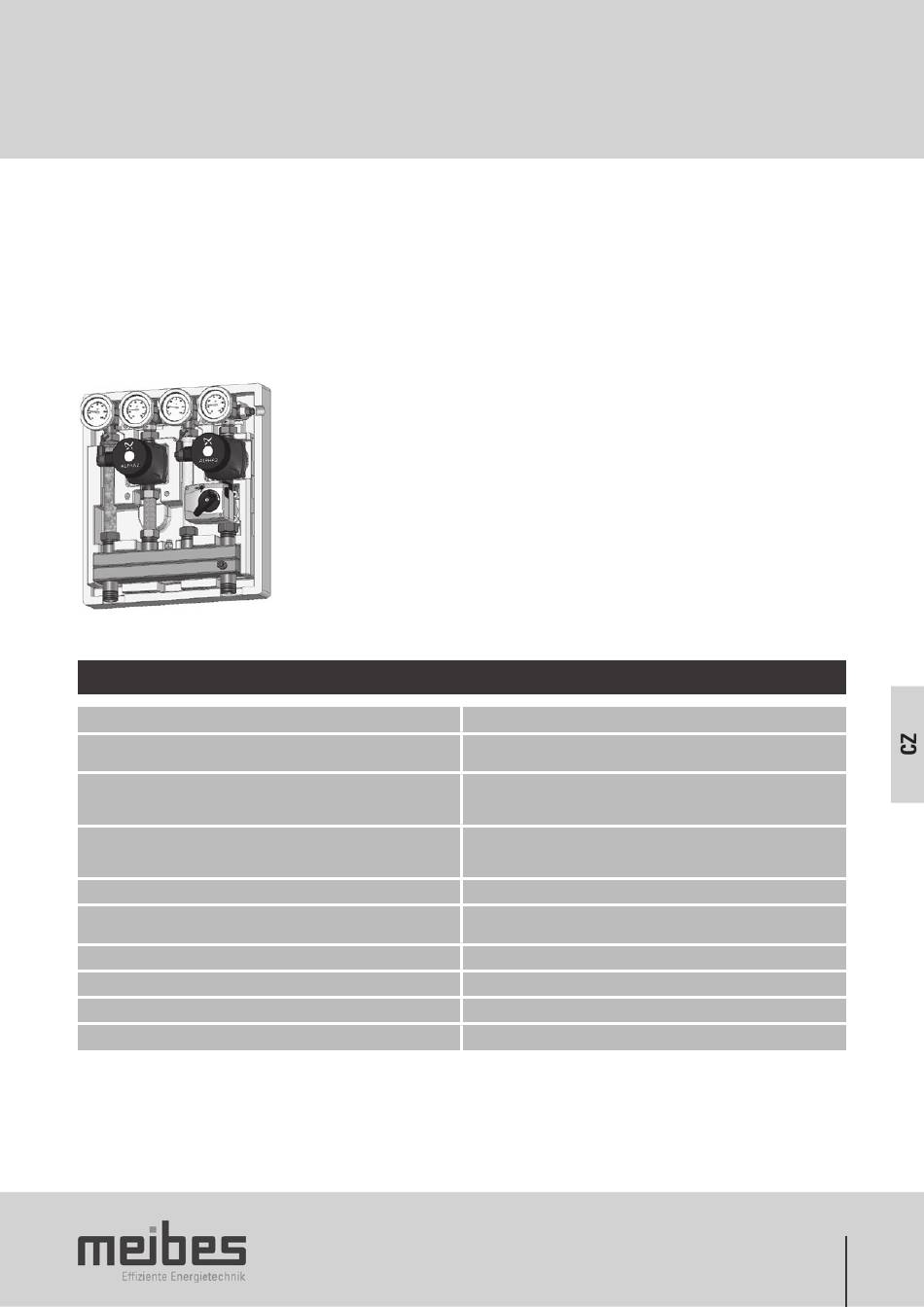

2. Zařízení a popis funkce
Popis funkce
S tímto kompaktním blokem čerpadel s tepelnou izolací lze napájet dva topné okruhy prostřednictvím společného rozdělo-
vače pomocí vysoce účinných čerpadel. Topné okruhy mohou být smíšené (MK) nebo nesmíšené (UK). Možnosti připojení
teplotních snímačů jsou k dispozici na přívodu a na rozdělovači. Rozdělovač lze přeměnit pomocí přepínacího ventilu ze
standardního rozdělovače na rozdělovač s nízkým diferenciálním tlakem. Zpětná klapka se nachází v příslušných přítocích.
Volitelně lze připojit třetí topný okruh například k ohřevu pitné vody.
2.1 Technické údaje
Rozměry
Výkony:
na topný okruh (MK nebo UK):
Přípojky:
– k topným okruhům
– ke kotli
Vzdálenost os
– k topným okruhům
– ke kotli
Čerpadlo
Izolační skruž,
vnější rozměry V x Š x H
Součásti vyrobeny z materiálů
Těsnicí materiály
Provozní teplota
Provozní tlak
DN 20
max. 20 kW (při dT=10 K)
¾" IG
1" AG
90 mm
270 mm
podle vybavení nebo varianty
EPP
460 x 410 x 261 mm
ocel, mosaz
PTFE, vláknité těsnění bez obsahu azbestu, EPDM
do 110 °C (respektujte provozní teplotu čerpadla)
PN 6
