2. Apparaten en functiebeschrijving

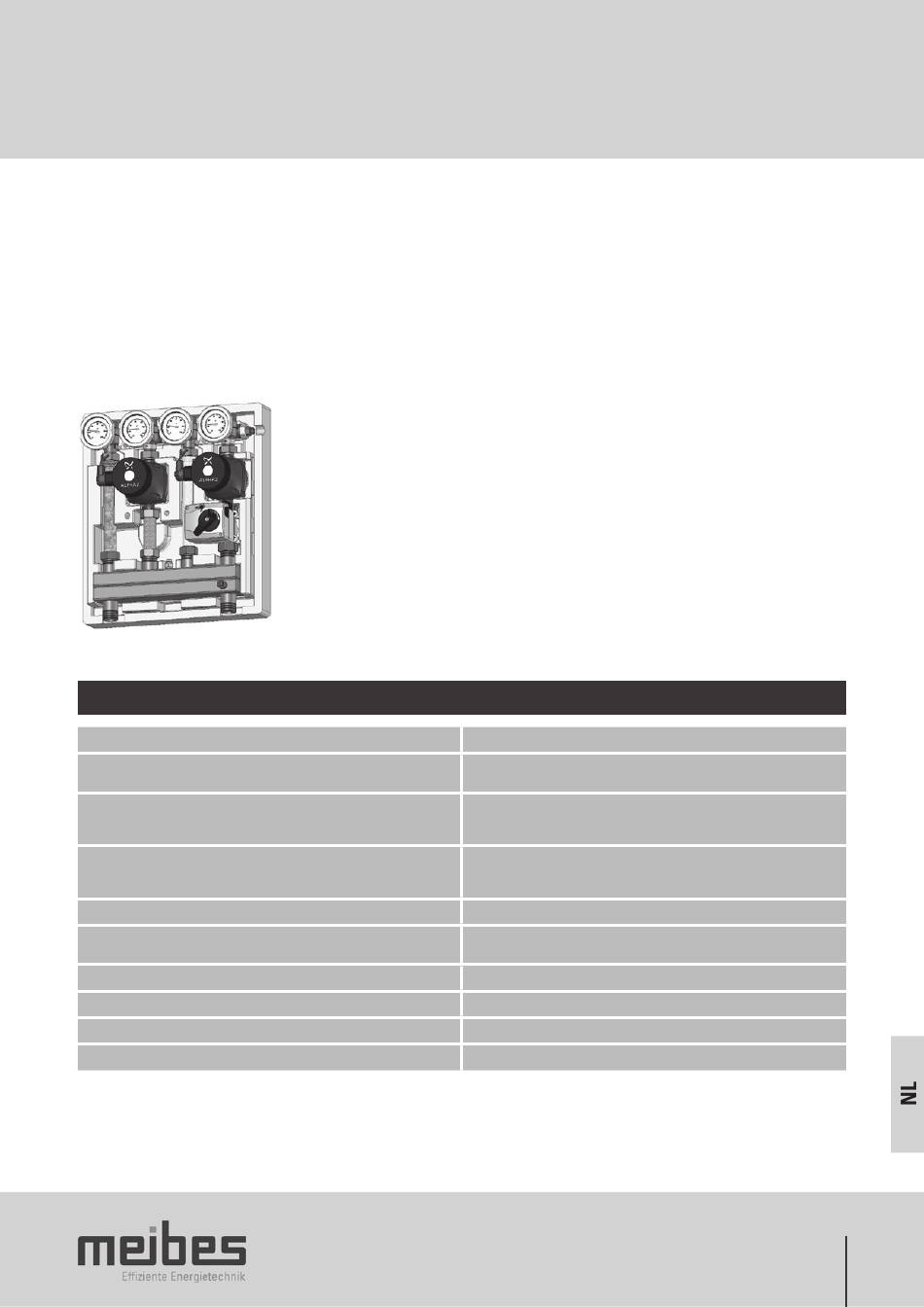

Functiebeschrijving
Met deze geïsoleerde en compacte pompgroep kunnen via een gemeenschappelijke verdelerbalk twee verwarmingscir-
cuits worden gevoed door hoogrendementspompen. Deze verwarmingscircuits kunnen gemengd (MC) of ongemengd
(OC) zijn. Aan de toevoerleiding en de verdeler zijn aansluitmogelijkheden aangebracht voor temperatuurvoelers. Via een
omschakelventiel kan de verdelerbalk worden omgeschakeld van een standaard verdeler in een verschildrukarme verdeler.
In elke toevoerleiding is een keerklep opgenomen. Optioneel kan een derde verwarmingscircuit worden aangesloten, bijv.
voor de verwarming van drinkwater.

2.1 Technische gegevens

Afmetingen
Technische gegevens:
per verwarmingscircuit (MC of OC)
Aansluitingen:
- naar verwarmingscircuits
- naar ketel
Asafstanden
- naar verwarmingscircuits
- naar ketel
Pomp
Isolatiemantel,
uitwendige afmetingen H x B x D
Componenten uit
Afdichtingsmateriaal
Gebruikstemperatuur
Bedrijfsdruk
DN 20
max. 20 kW (bij dT=10 K)
¾" BI
1" BU
90 mm
270 mm
conform uitrusting of variant
EPP
460 x 410 x 261 mm
staal, messing
PTFE, asbestvrij vezelafdichting, EPDM
tot 110 °C (neem gebruikstemperatuur van de pomp in acht)
PN 6
