4. Composants

4.4 Vanne de commutation

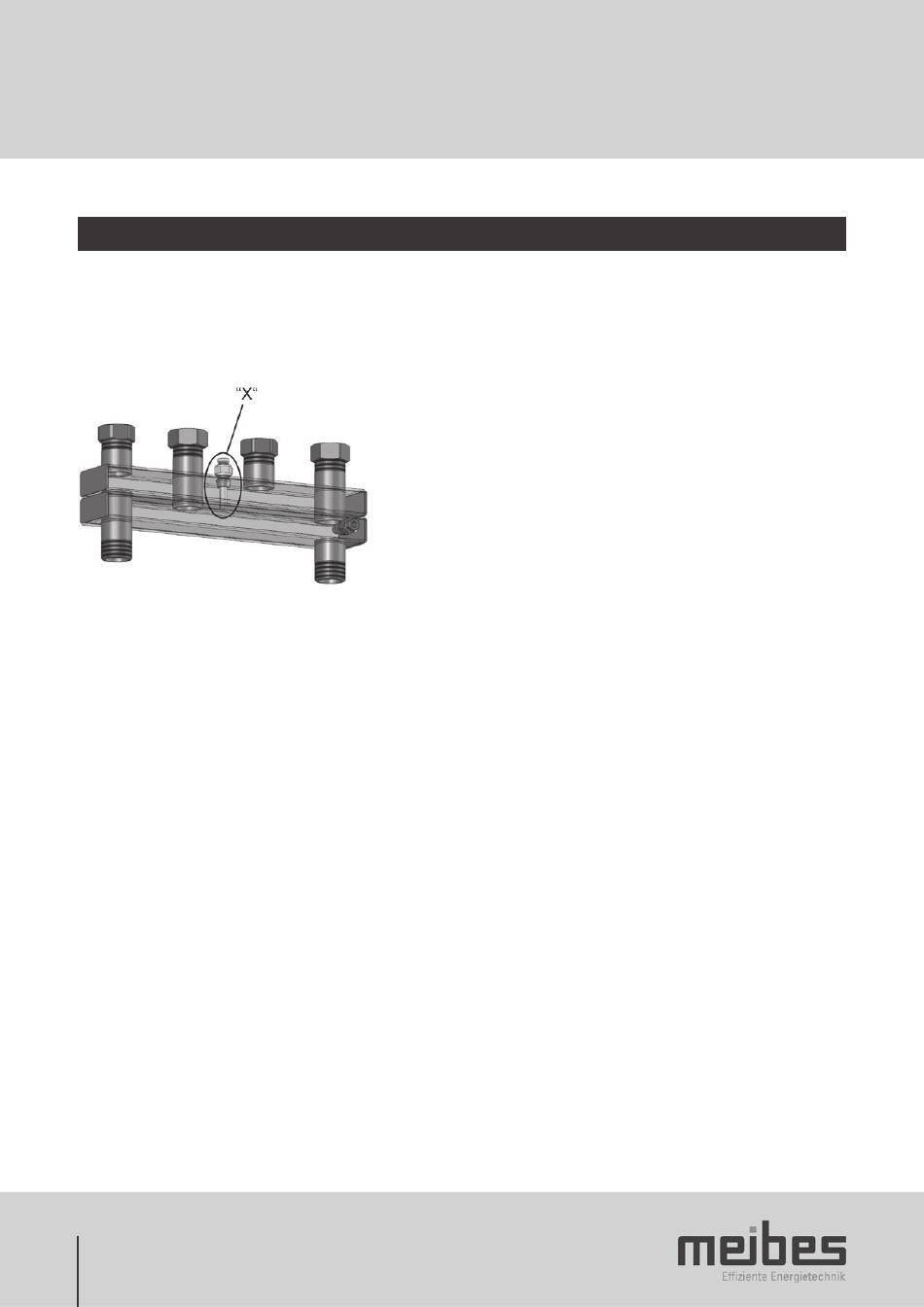

La vanne de commutation « X » permet, en cas de collecteur de distribution, de modifier la propriété hydraulique du distri-
buteur de circuit de chauffage, selon la fonction nécessaire :
Standard :
•
• Faible en pression différentielle : Départ et retour sont reliés sur le plan hydraulique par une ouverture
Pour un montage faible en pression différentielle : démonter la vanne et la remonter en la tournant à 180°.
Remarque :
Diagramme de configuration avec débit volumique par bypass, voir chapitre 6.1
46
Départ et retour sont séparés sur le plan hydraulique
