P r o g r a m m i e r u n g s h a n d b u c h
6.18

Tangentialkontrolle (G45)

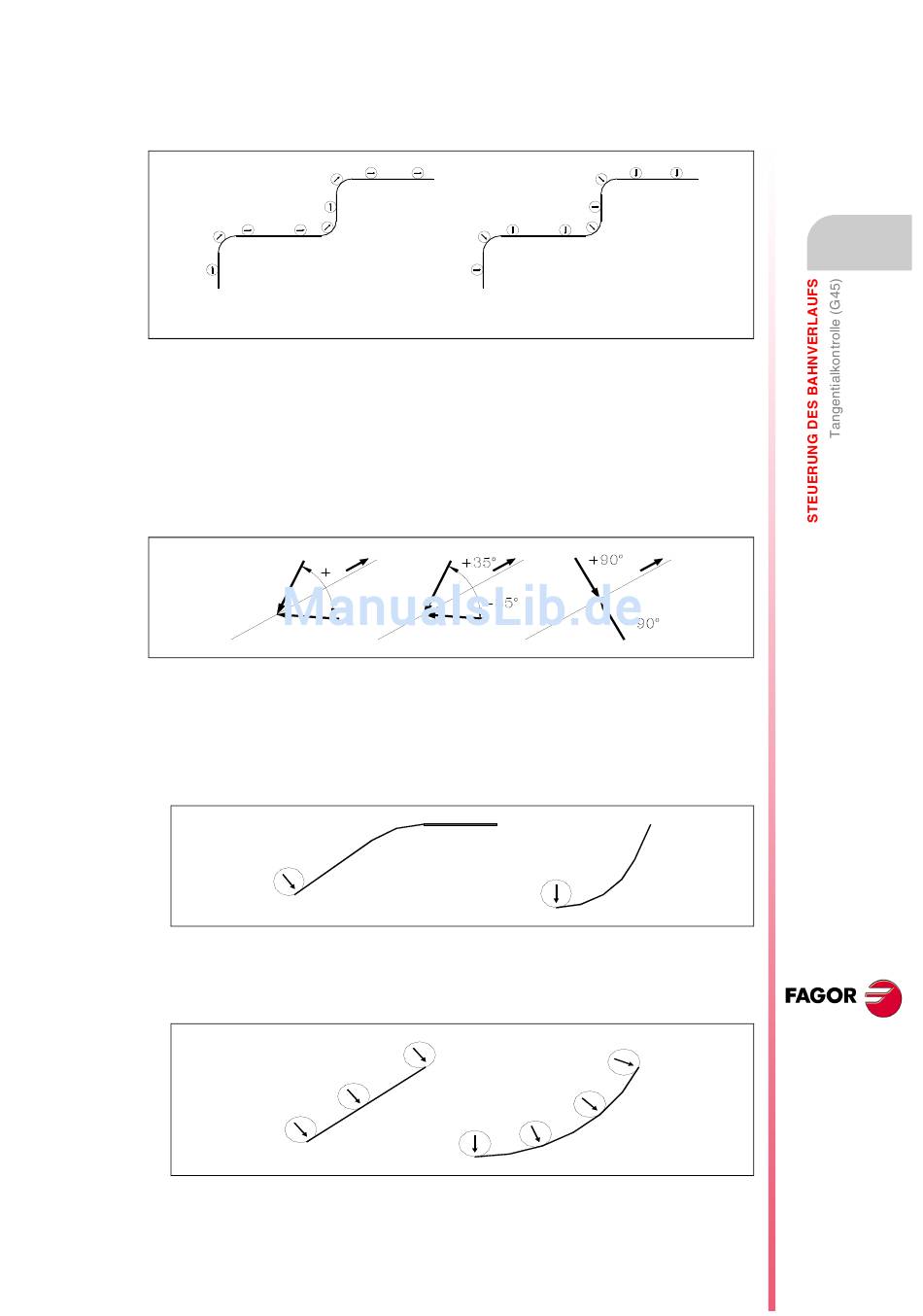

Die Funktion „Tangentialkontrolle" macht es möglich, dass eine Achse immer dieselbe Ausrichtung
hinsichtlich des programmierten Weges behält.
Zum Weg parallele Ausrichtung
Der Weg wird von den Achsen der aktiven Ebene definiert. Die Achse, die die Ausrichtung behält,
muss eine Rollover-Drehachse (A, B oder C) sein.
Programmierformat:
G45 Winkel-Achse
Achse
Winkel
Zur Annullierung der Funktion Tangentialkontrolle nur die Funktion G45 (ohne die Achse zu
definieren) benutzen.
Immer wenn die Funktion G45 (Tamgentialkontrolle) aktiviert wird, geht die CNC-Kontrolle
folgendermaßen vor:
1. Die Tangentialachse wird hinsichtlich des ersten Abschnittes in die programmierte Position
gebracht.
2. Die Achseninterpolation der Ebene beginnt, nachdem die Tangentialachse in Position gebracht
worden ist.
3. Auf den linearen Abschnitten wird die Ausrichtung der Tangentialachse beibehalten. In den
Kreisinterpolationen wird die programmierte Ausrichtung während des Weges beibehalten.
Achse, die ihre Ausrichtung beibehält (A, B oder C)
Zeigt die Winkelposition hinsichtlich des Weges (±359.9999) an. Wird dies
nicht programmiert, wird die 0 genommen.
Zum Weg quer stehende Ausrichtung
