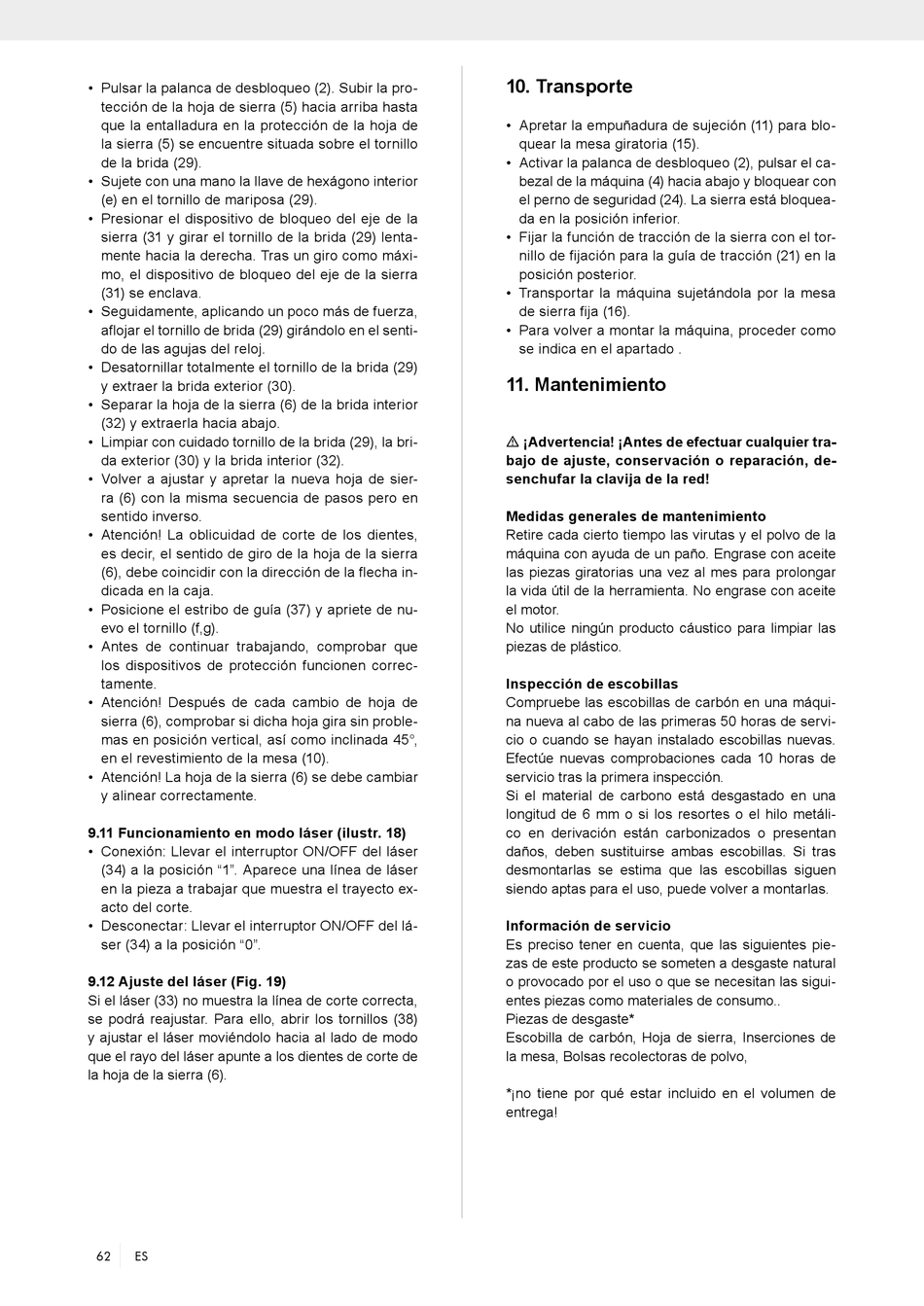

• Pulsar la palanca de desbloqueo (2). Subir la pro-
tección de la hoja de sierra (5) hacia arriba hasta
que la entalladura en la protección de la hoja de
la sierra (5) se encuentre situada sobre el tornillo
de la brida (29).
• Sujete con una mano la llave de hexágono interior
(e) en el tornillo de mariposa (29).
• Presionar el dispositivo de bloqueo del eje de la
sierra (31 y girar el tornillo de la brida (29) lenta-
mente hacia la derecha. Tras un giro como máxi-
mo, el dispositivo de bloqueo del eje de la sierra
(31) se enclava.
• Seguidamente, aplicando un poco más de fuerza,
aflojar el tornillo de brida (29) girándolo en el senti-
do de las agujas del reloj.
• Desatornillar totalmente el tornillo de la brida (29)
y extraer la brida exterior (30).
• Separar la hoja de la sierra (6) de la brida interior
(32) y extraerla hacia abajo.
• Limpiar con cuidado tornillo de la brida (29), la bri-
da exterior (30) y la brida interior (32).
• Volver a ajustar y apretar la nueva hoja de sier-
ra (6) con la misma secuencia de pasos pero en
sentido inverso.
• Atención! La oblicuidad de corte de los dientes,
es decir, el sentido de giro de la hoja de la sierra
(6), debe coincidir con la dirección de la flecha in-
dicada en la caja.
• Posicione el estribo de guía (37) y apriete de nu-
evo el tornillo (f,g).
• Antes de continuar trabajando, comprobar que
los dispositivos de protección funcionen correc-
tamente.
• Atención! Después de cada cambio de hoja de
sierra (6), comprobar si dicha hoja gira sin proble-
mas en posición vertical, así como inclinada 45°,
en el revestimiento de la mesa (10).
• Atención! La hoja de la sierra (6) se debe cambiar
y alinear correctamente.
9.11 Funcionamiento en modo láser (ilustr. 18)
• Conexión: Llevar el interruptor ON/OFF del láser
(34) a la posición "1". Aparece una línea de láser
en la pieza a trabajar que muestra el trayecto ex-
acto del corte.
• Desconectar: Llevar el interruptor ON/OFF del lá-
ser (34) a la posición "0".
9.12 Ajuste del láser (Fig. 19)
Si el láser (33) no muestra la línea de corte correcta,
se podrá reajustar. Para ello, abrir los tornillos (38)
y ajustar el láser moviéndolo hacia al lado de modo
que el rayo del láser apunte a los dientes de corte de
la hoja de la sierra (6).
62 ES

10. Transporte

• Apretar la empuñadura de sujeción (11) para blo-
quear la mesa giratoria (15).
• Activar la palanca de desbloqueo (2), pulsar el ca-
bezal de la máquina (4) hacia abajo y bloquear con
el perno de seguridad (24). La sierra está bloquea-
da en la posición inferior.
• Fijar la función de tracción de la sierra con el tor-
nillo de fijación para la guía de tracción (21) en la
posición posterior.
• Transportar la máquina sujetándola por la mesa
de sierra fija (16).
• Para volver a montar la máquina, proceder como
se indica en el apartado .

11. Mantenimiento

m ¡Advertencia! ¡Antes de efectuar cualquier tra-
bajo de ajuste, conservación o reparación, de-
senchufar la clavija de la red!
Medidas generales de mantenimiento
Retire cada cierto tiempo las virutas y el polvo de la
máquina con ayuda de un paño. Engrase con aceite
las piezas giratorias una vez al mes para prolongar
la vida útil de la herramienta. No engrase con aceite
el motor.
No utilice ningún producto cáustico para limpiar las
piezas de plástico.
Inspección de escobillas
Compruebe las escobillas de carbón en una máqui-
na nueva al cabo de las primeras 50 horas de servi-
cio o cuando se hayan instalado escobillas nuevas.
Efectúe nuevas comprobaciones cada 10 horas de
servicio tras la primera inspección.
Si el material de carbono está desgastado en una
longitud de 6 mm o si los resortes o el hilo metáli-
co en derivación están carbonizados o presentan
daños, deben sustituirse ambas escobillas. Si tras
desmontarlas se estima que las escobillas siguen
siendo aptas para el uso, puede volver a montarlas.
Información de servicio
Es preciso tener en cuenta, que las siguientes pie-
zas de este producto se someten a desgaste natural
o provocado por el uso o que se necesitan las sigui-
entes piezas como materiales de consumo..
Piezas de desgaste*
Escobilla de carbón, Hoja de sierra, Inserciones de
la mesa, Bolsas recolectoras de polvo,
*¡no tiene por qué estar incluido en el volumen de
entrega!
