Vorderrad

Fahrer und Betreiber sollten sich die Funktion des
Schnellspanners vom ROTWILD-Fachhändler
vorführen lassen.

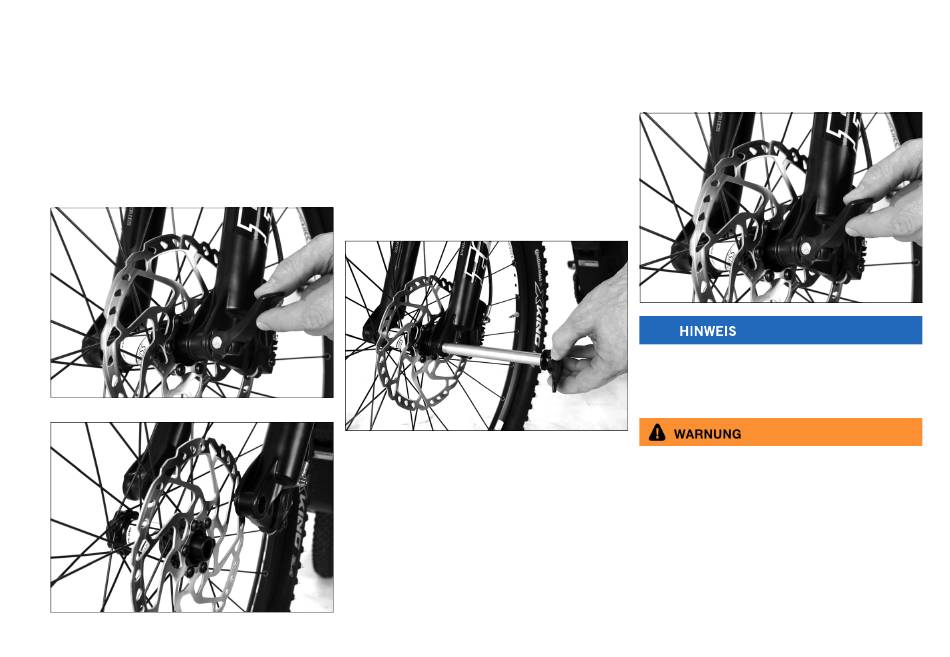

Abb. 49: Schnellspanner Vorderrad
Abb. 50: Montage der Achsverschraubung / Vorderrad
Bei den Vorderrädern der ROTWILD e-MTB
kommen Schraubachsen zum Einsatz. Achten Sie
beim Einsetzen der Vorderradnabe darauf, dass
die Nabe fest in den Ausfallenden sitzt und die
Bremsscheibe korrekt im Bremssattel zentriert
ist.
Abb. 51: Montage Vorderradachssystem
Klappen Sie den Schnellspanner an der Schraub-
achse auf und schieben Sie die leicht gefettete
Achse durch die Nabe bis das Gewinde im
Ausfallende gegenüber greift. Drehen Sie die
Achse fest und bringen Sie die Vorspannung auf,
indem Sie den Spannhebel um 90° nach oben
umlegen.
Abb. 52: Schließen des Schnellspannhebels
Achten Sie darauf, dass die Gewinde der
Schraubachsen bei der Montage frei von Schmutz
und Beschädigungen sind.
Eine nicht ordnungsgemäß montierte
Schraubachse am Vorder- oder Hinterrad kann
dazu führen, dass sich das Rad in der Federgabel
oder im Hinterbau verklemmt.
Ein Sturz oder Unfall kann die Folge sein.
57
