6.3.3 Montage der Achsverschraubung am Vorderrad

Bei den Vorderrädern der Modellen R.C1+ HT 29 (je nach Ausstattung),
R.Q1+ FS 27.5 und R.E1+ FS 27.5 kommen Schraubachsen zum Einsatz.
Beim Einsetzen der Vorderradnabe in die Federgabel achten Sie darauf,
dass die Nabe fest in den Ausfallenden sitzt und die Bremsscheibe kor­
rekt im Bremssattel zentriert ist.

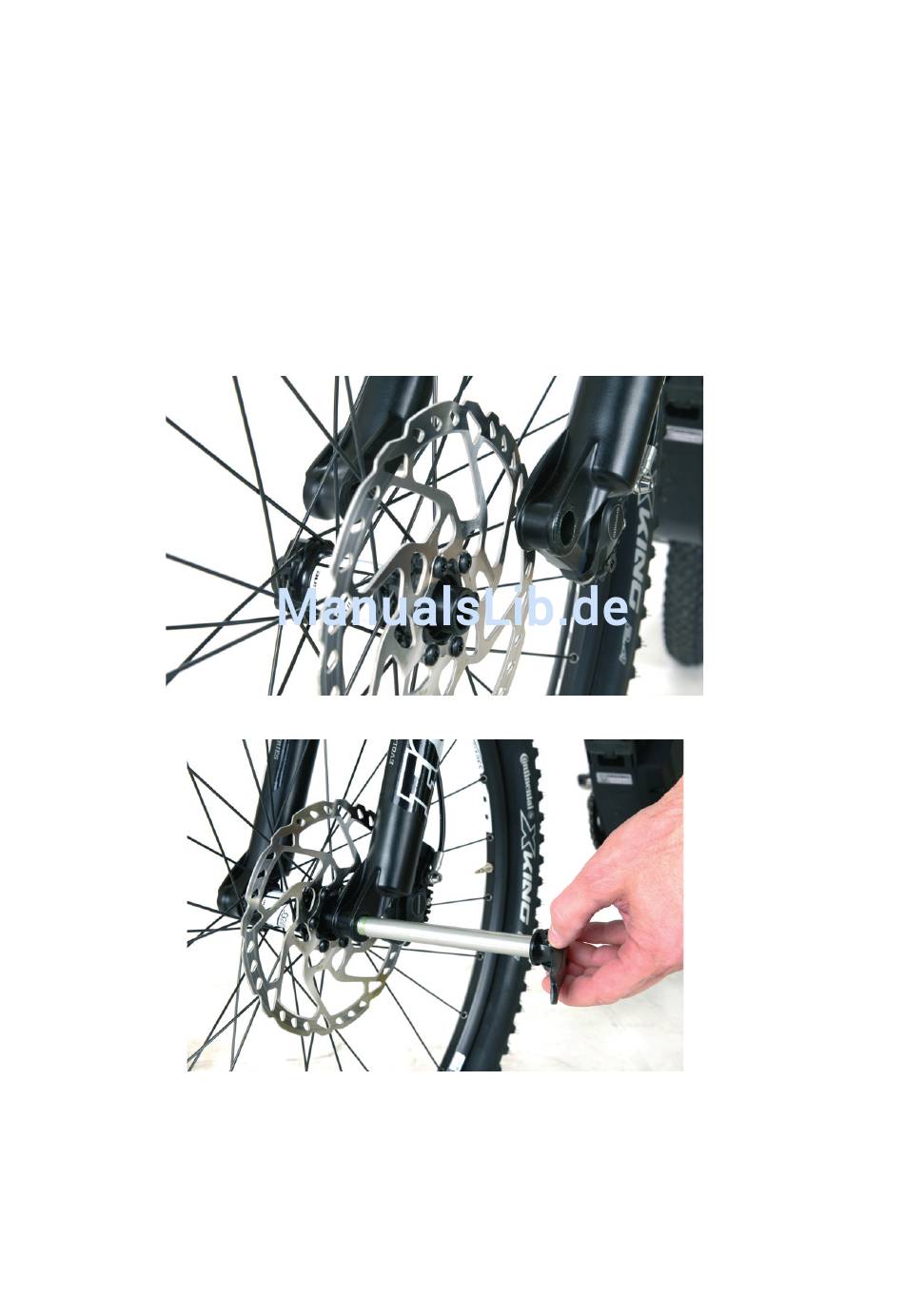

Abbildung 12: Einbau Vorderrad in Federgabel
Abbildung 13: Montage Vorderradachssystem
Klappen Sie den Schnellspannhebel an der Schraubachse auf und schie­
ben Sie die leicht gefettete Achse durch die Nabe bis das Gewinde im
Ausfallende gegenüber greift. Drehen Sie die Achse fest und klappen
Sie den Schnellspannhebel handfest zu.
35
