Bauformen/Aufstellungsart Für Explosionsgeschützte Maschinen - Siemens SIMOTICS XP 1MB 5 Serie Betriebsanleitung

Grundbauform Code
IM B35 (IM 2001)
IM B34 (IM 2101)
Bauformen/Aufstellungsart für explosionsgeschützte Maschinen
Die auf die Maschine zutreffende Bauform ist auf dem Leistungsschild angegeben.
Bei explosionsgeschützten Maschinen mit Bauformen Wellenende nach unten IM V5, IM V1
oder IM V18 ist eine Ausführung mit Schutzdach vorgeschrieben. Werksseitig werden
explosionsgeschützte Maschinen bei den Bauformen IM V5, IM V1 oder IM V18 mit
Schutzdach ausgeführt.
Tabelle 3- 4
1MB..5/6 Achshöhe 71 ... 355
Betriebsanleitung, 04/2023, A5E41926185A

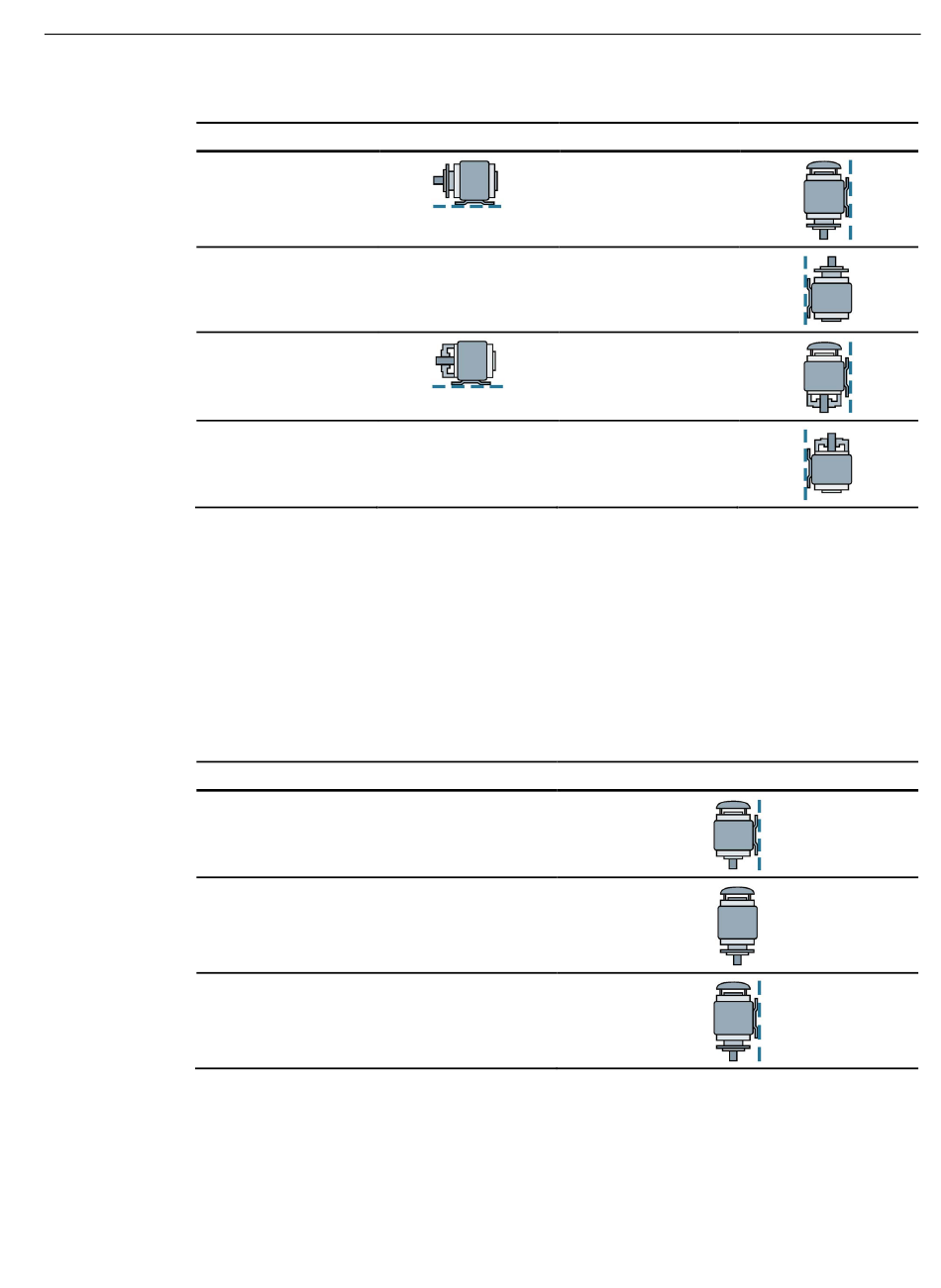

Grafische Darstellung
Bauform mit Schutzdach
Aufstellungsarten
IM V5 (IM 1011)
IM V1 (IM 3011)
IM V15 (IM 2011)
IM V15 (IM 2011)
IM V35 (IM 2031)
IM V17 (IM 2111)
IM V37 (IM 2131)
Grafische Darstellung
Beschreibung
3.3 Aufbau
