Proline Promag P 200
Anpassungsstücke

Spezielle Montagehinweise

Umgebungstemperaturbe-
reich
Endress+Hauser

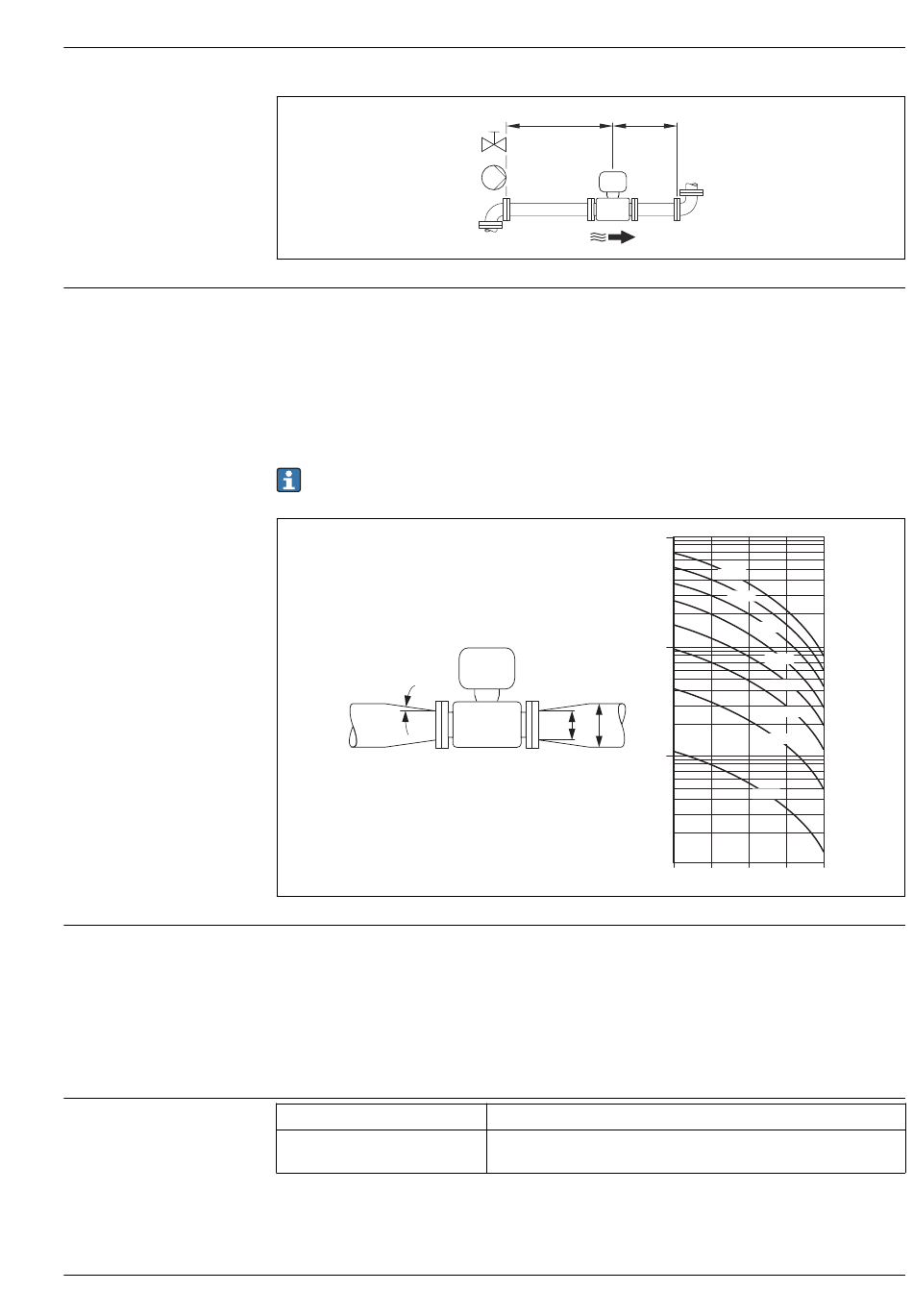

Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke nach DIN EN 545 (Doppel-
flansch-Übergangsstücke) auch in eine Rohrleitung größerer Nennweite eingebaut werden. Die
dadurch erreichte Erhöhung der Strömungsgeschwindigkeit verbessert bei sehr langsam fließendem
Messstoff die Messgenauigkeit.
Das abgebildete Nomogramm dient zur Ermittlung des verursachten Druckabfalls durch Konfusoren
und Diffusoren:
• Durchmesserverhältnis d/D ermitteln.
• Druckverlust in Abhängigkeit von der Strömungsgeschwindigkeit (nach der Einschnürung) und
dem d/D-Verhältnis aus dem Nomogramm ablesen.
Das Nomogramm gilt nur für Flüssigkeiten mit wasserähnlicher Viskosität.
max. 8°
Displayschutz
Um den bestellbaren Displayschutz problemlos öffnen zu können, Mindestabstand nach oben hin
einhalten: 350 mm (13,8 in)

Umgebung

Messumformer
Vor-Ort-Anzeige
5 × DN 2 × DN
≥ ≥
[mbar] 100
10
d
D
1
0.5
d / D
–40...+60 °C (–40...+140 °F)
–20...+60 °C (–4...+140 °F), außerhalb des Temperaturbereichs kann die
Ablesbarkeit der Vor-Ort-Anzeige beeinträchtigt sein.
8 m/s
7 m/s
6 m/s
5 m/s
4 m/s
3 m/s
2 m/s
1 m/s
0.6 0.7 0.8 0.9
A0016275
A0016359
