Anschlussbeispiele

Stromausgang 4-20 mA HART
1

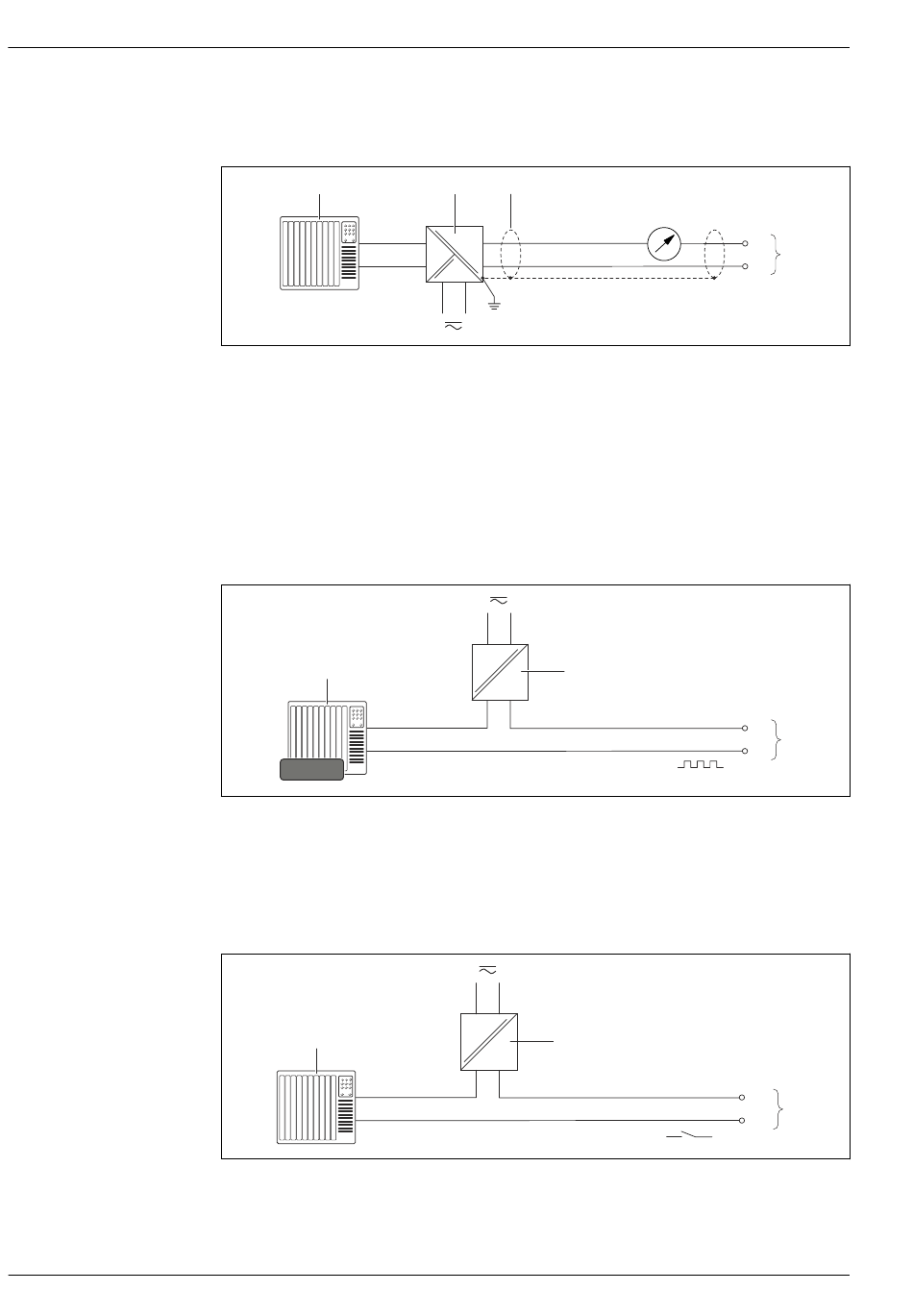

 1 Anschlussbeispiel für Stromausgang 4-20 mA HART (passiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Speisetrenner für Spannungsversorgung mit integriertem Widerstand für HART-Kommunikation (≥ 250 Ω)
(z.B. RN221N)
Anschluss für HART-Bediengeräte →  43
Maximale Bürde beachten →  9
3 Kabelschirm, Kabelspezifikation beachten
4 Analoges Anzeigeinstrument: Maximale Bürde beachten →  9
5 Messumformer
Impuls-/Frequenzausgang
1
_
+
12345
 2 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv)
1 Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten →  7
Schaltausgang
1
_
+
 3 Anschlussbeispiel für Schaltausgang (passiv)
1 Automatisierungssystem mit Schalteingang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten →  7
2 3
+
-
2
–
+
2
_
+
Proline Promag P 200
4
4...20 mA
+
5
-
+
3
–
+
3
_
