Proline Promag P 200

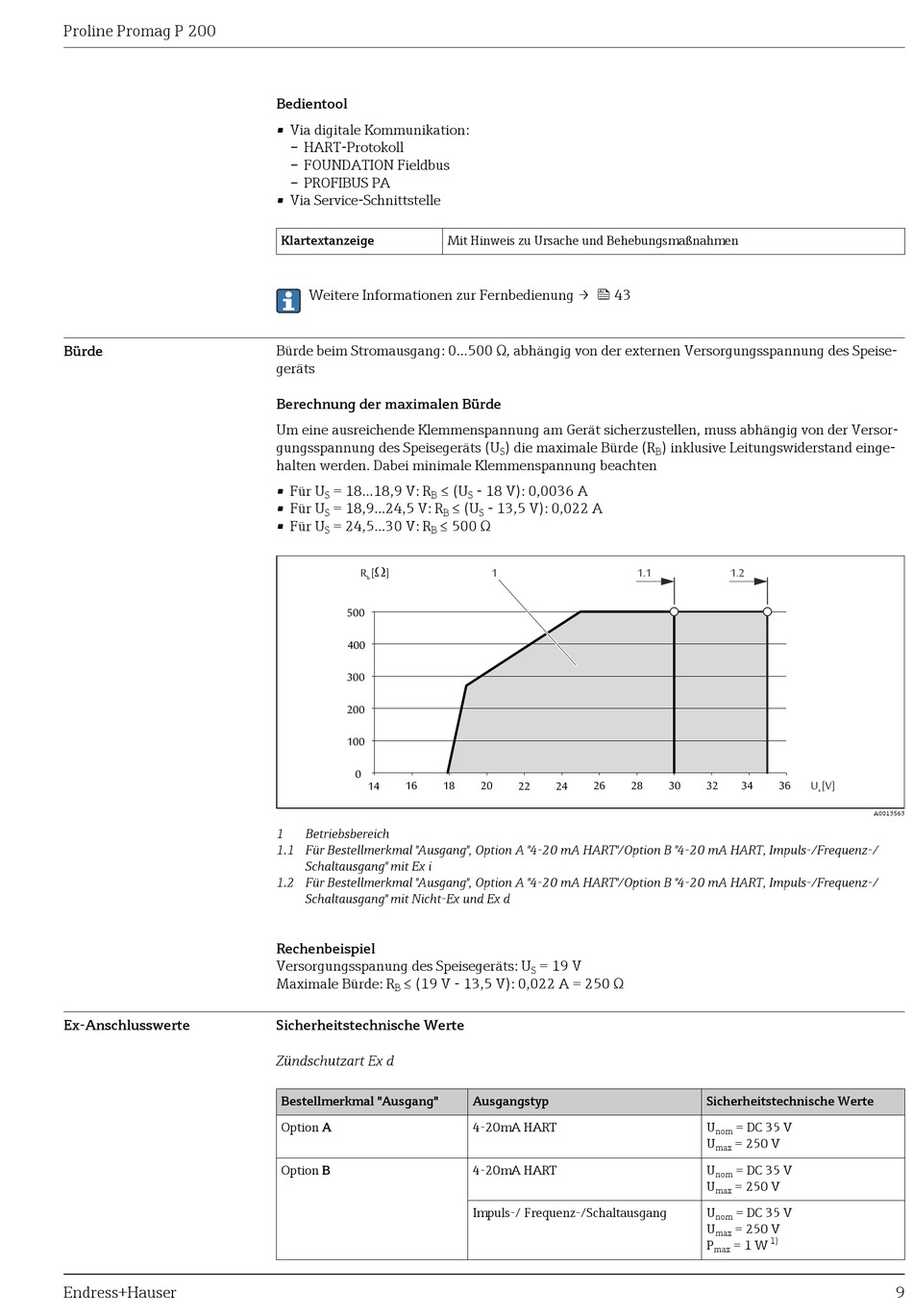

Bürde

Ex-Anschlusswerte

Endress+Hauser
Bedientool
• Via digitale Kommunikation:
– HART-Protokoll
– FOUNDATION Fieldbus
– PROFIBUS PA
• Via Service-Schnittstelle
Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen
Weitere Informationen zur Fernbedienung →  43
Bürde beim Stromausgang: 0...500 Ω, abhängig von der externen Versorgungsspannung des Speise-
geräts
Berechnung der maximalen Bürde
Um eine ausreichende Klemmenspannung am Gerät sicherzustellen, muss abhängig von der Versor-
gungsspannung des Speisegeräts (U
halten werden. Dabei minimale Klemmenspannung beachten
• Für U = 18...18,9 V: R ≤ (U
S B
• Für U = 18,9...24,5 V: R
S B
• Für U = 24,5...30 V: R ≤ 500 Ω
S B
W
R [ ]
b
500
400
300
200
100
0
14 16 18
1 Betriebsbereich
1.1 Für Bestellmerkmal "Ausgang", Option A "4-20 mA HART"/Option B "4-20 mA HART, Impuls-/Frequenz-/
Schaltausgang" mit Ex i
1.2 Für Bestellmerkmal "Ausgang", Option A "4-20 mA HART"/Option B "4-20 mA HART, Impuls-/Frequenz-/
Schaltausgang" mit Nicht-Ex und Ex d
Rechenbeispiel
Versorgungsspanung des Speisegeräts: U
Maximale Bürde: R ≤ (19 V - 13,5 V): 0,022 A = 250 Ω
B
Sicherheitstechnische Werte
Zündschutzart Ex d
Bestellmerkmal "Ausgang"
Option A
Option B
) die maximale Bürde (R
S
- 18 V): 0,0036 A
S
≤ (U - 13,5 V): 0,022 A
S
1
20 22 24 26
= 19 V
S
Ausgangstyp
4-20mA HART
4-20mA HART
Impuls-/ Frequenz-/Schaltausgang
) inklusive Leitungswiderstand einge-
B
1.1 1.2
28 30 32 34 36
Sicherheitstechnische Werte
U = DC 35 V
nom
U = 250 V
max
U = DC 35 V
nom
U = 250 V
max
U = DC 35 V
nom
U = 250 V
max
1)
P = 1 W
max
U [V]
s
A0013563
9
