PROFIBUS-PA
1
8

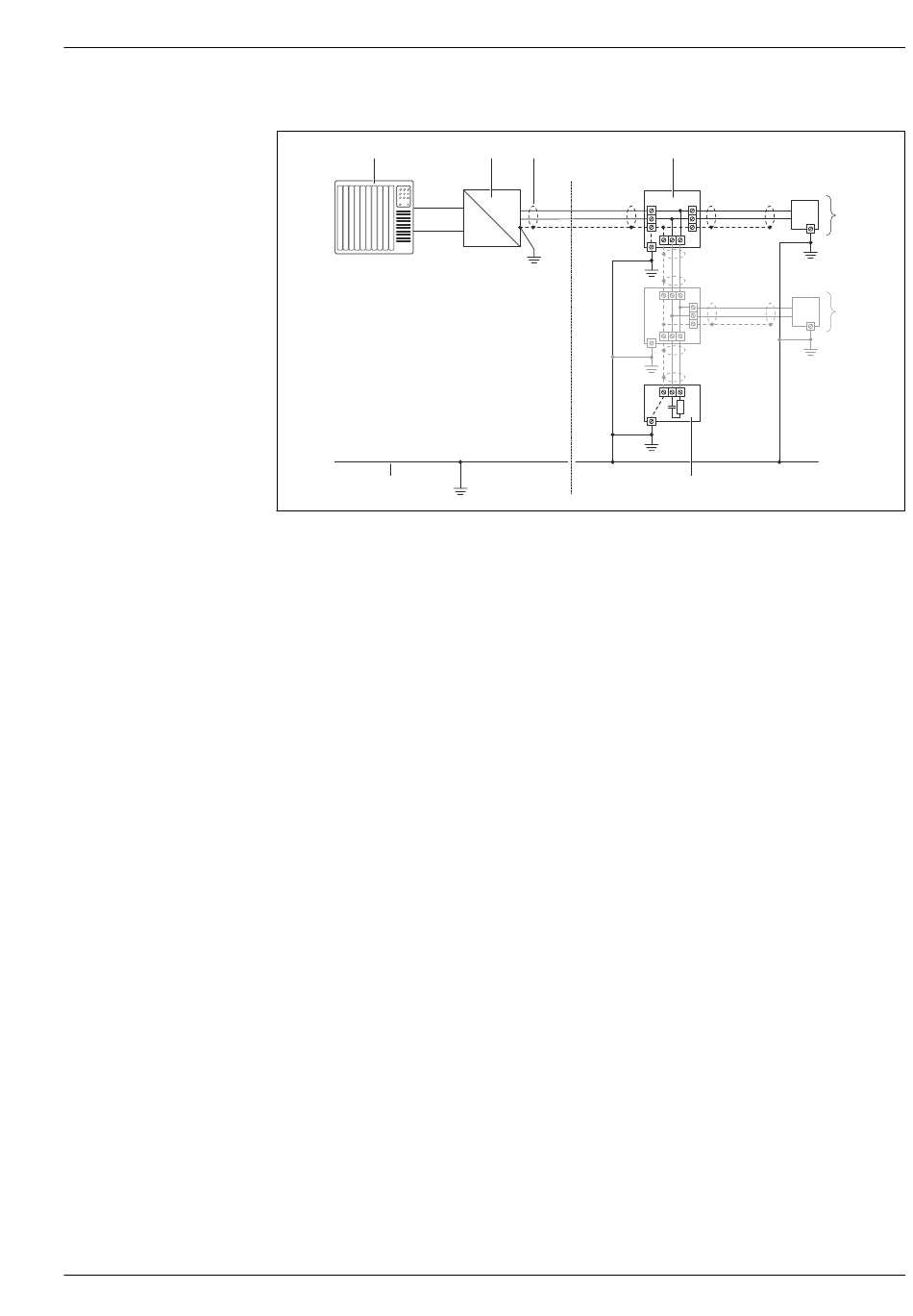

 4 Anschlussbeispiel für PROFIBUS-PA
1 Automatisierungssystem (z.B. SPS)
2 Segmentkoppler PROFIBUS DP/PA
3 Kabelschirm
4 T-Verteiler
5 Messgerät
6 Lokale Erdung
7 Busabschluss (Terminator)
8 Potentialausgleichsleiter
2 3
+
-
6
6
6
6
.
-
4
+
5
-
6
+
5
-
6
7
A0019004
