Klemmen

Kabeleinführungen

Kabelspezifikation

24
Erdungskabel
Kupferdraht, mindestens 6 mm

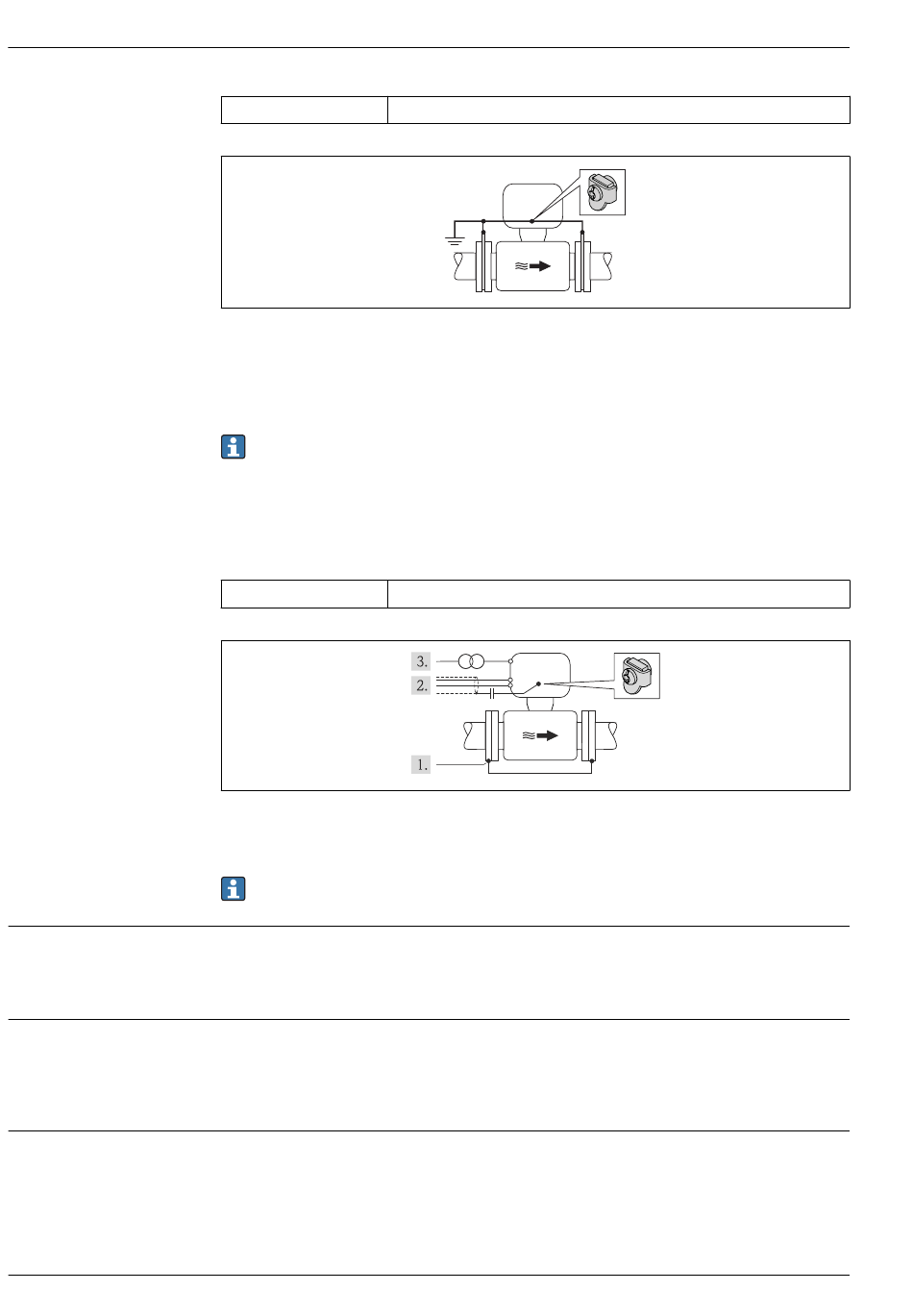

 9 Potenzialausgleich über Erdungsklemme und Erdungsscheiben
Für den Einbau auf Folgendes achten:
Die Erdungsscheiben müssen über das Erdungskabel mit der Erdungsklemme verbunden und auf
Erdpotenzial gelegt werden.
Erdungskabel und Erdungsscheiben sind bei Endress+Hauser bestellbar →  49.
Rohrleitung mit Kathodenschutzeinrichtung
Diese Anschlussart erfolgt nur, wenn die folgenden beiden Bedingungen erfüllt sind:
• Metallischer Rohrleitung ohne Auskleidung oder Rohrleitung mit elektrisch leitender Auskleidung
• Kathodenschutz ist in den Personenschutz integriert
Erdungskabel
Kupferdraht, mindestens 6 mm
Für den Einbau auf Folgendes achten:
Messaufnehmer ist elektrisch isoliert in die Rohrleitung eingebaut.
Das erforderliche Erdungskabel ist bei Endress+Hauser bestellbar .
• Bei Geräteausführung ohne integrierten Überspannungsschutz: Steckbare Federkraftklemmen für
Aderquerschnitte 0,5...2,5 mm
• Bei Geräteausführung mit integriertem Überspannungsschutz: Schraubklemmen für Aderquer-
schnitte 0,2...2,5 mm 2 (24...14 AWG)
• Kabelverschraubung (nicht für Ex d): M20 × 1,5 mit Kabel  6...12 mm (0,24...0,47 in)
• Gewinde für Kabeleinführung:
– Für Nicht-Ex und Ex: NPT ½"
– Für Nicht-Ex und Ex (nicht für CSA Ex d/XP): G ½"
– Für Ex d: M20 × 1,5
Zulässiger Temperaturbereich
• –40 °C (–40 °F)...+80 °C (+176 °F)
• Mindestanforderung: Kabel-Temperaturbereich ≥ Umgebungstemperatur + 20 K
2 (0,0093 in
2 (0,0093 in
+
–
2
(20...14 AWG)
Proline Promag P 200
2 )
2 )
