• Hebeanlagen müssen mit einem gemäß EN 12050-4 zugelassenen Rückschlagventil ausge-
stattet werden.
• Das Volumen des Druckleitungsabschnitts über dem Rückschlagventil bis zur Rückstauebe-
ne muss kleiner als das Nutzvolumen des Behälters sein.
• Bei Druckleitungen ab Größe DN 80 muss ein Absperrventil montiert werden.
1. Schließen Sie die Druckleitung an ein Hosenrohr an.
Falls Sie kein Hosenrohr installieren, muss das Druckrohr über eine andere Rohrleitung an-
geschlossen werden.
2. Führen Sie die Druckleitung zur Sammelleitung und verbinden Sie beide miteinander.
Die Druckleitung muss über einen Bogen verfügen, der sich oberhalb der Rückstauebene
(häufig bedeutet das: oberhalb der Straßenebene) befindet. Wenden Sie sich im Zweifelsfall
an die Behörden vor Ort.
3.2.2.4 Anschließen des Entlüftungsrohrs
Alle Rohranschlüsse müssen flexibel ausgeführt sein, um Resonanzschwingungen zu reduzieren.
Hebeanlagen für Schwarzwasser müssen über das Dach entlüftet werden. Es ist jedoch auch er-
laubt, die Entlüftung der Hebeanlage als Nebenlüftung in die Lüftungsanlage des Gebäudes zu
leiten. Montieren Sie spezielle Entlüftungsventile außerhalb des Gebäudes. Spezielle Entlüftungs-
ventile sind als Zubehör erhältlich.

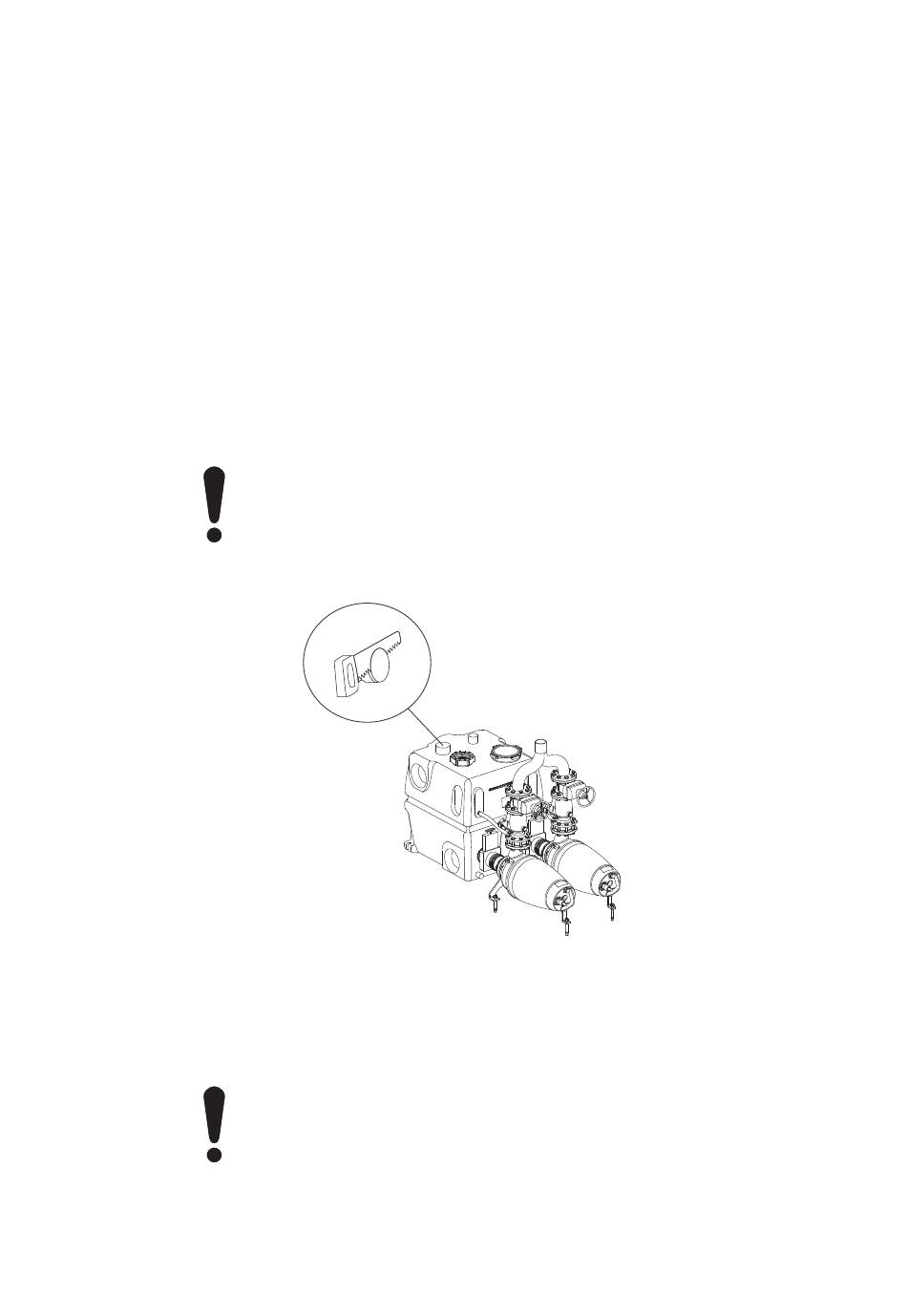

1. Schneiden Sie das abgeschlossene Ende des Entlüftungsstutzens oben am Behälter ab.
2. Montieren Sie ein Entlüftungsrohr (DIN 70, AD: 75) am Entlüftungsstutzen. Verwenden Sie
dazu das flexible Anschlussstück und die beiden Schlauchklemmen.
3. Führen Sie das Entlüftungsrohr zur Lüftungsanlage des Gebäudes. Beachten Sie dabei die
örtlich geltenden Vorschriften.

3.2.2.5 Installieren einer Membranpumpe

Sie können die optional erhältliche, manuell betätigte Membranpumpe zum Entleeren des Behäl-
ters verwenden, bevor Sie mit Service- oder Wartungsarbeiten beginnen. Um die Service- oder
Wartungsarbeiten zu vereinfachen, empfehlen wir, ein Absperrventil zu montieren. Der Behälter
verfügt über zwei Auslässe für Rohre der Größen 1 1/4 Zoll und 1 1/2 Zoll. Das flexible An-
schlussstück für den Anschluss der Größe 1 1/2 Zoll ist im Lieferumfang der Hebeanlage enthal-
ten.
Stellen Sie sicher, dass das Gewicht der Einlass-, Auslass- und Entlüftungslei-
tungen nicht auf dem Behälter lastet. Lange Rohrleitungsabschnitte und Ventile
müssen abgestützt werden.
Stellen Sie sicher, dass das Gewicht der Einlass-, Auslass- und Entlüftungslei-
tungen nicht auf dem Behälter lastet. Lange Rohrleitungsabschnitte und Ventile
müssen abgestützt werden.
Multilift MD1, MDV | | 14
