4. Montieren Sie den Entlüftungsflansch am Druckflansch der Pumpe.
5. Bohren Sie ein Loch für den Entlüftungsschlauch in den Behälteranschluss.
6. Schließen Sie den Entlüftungsschlauch an den Entlüftungsflansch und den Behälter an.
7. Montieren Sie ein Rückschlagventil am Entlüftungsflansch. Hebeanlagen müssen mit einem
gemäß EN 12050-4 zugelassenen Rückschlagventil ausgestattet werden.
8. Montieren Sie ein Absperrventil am Rückschlagventil.
9. Wiederholen Sie die oben genannten Schritte zum Installieren der zweiten Pumpe.

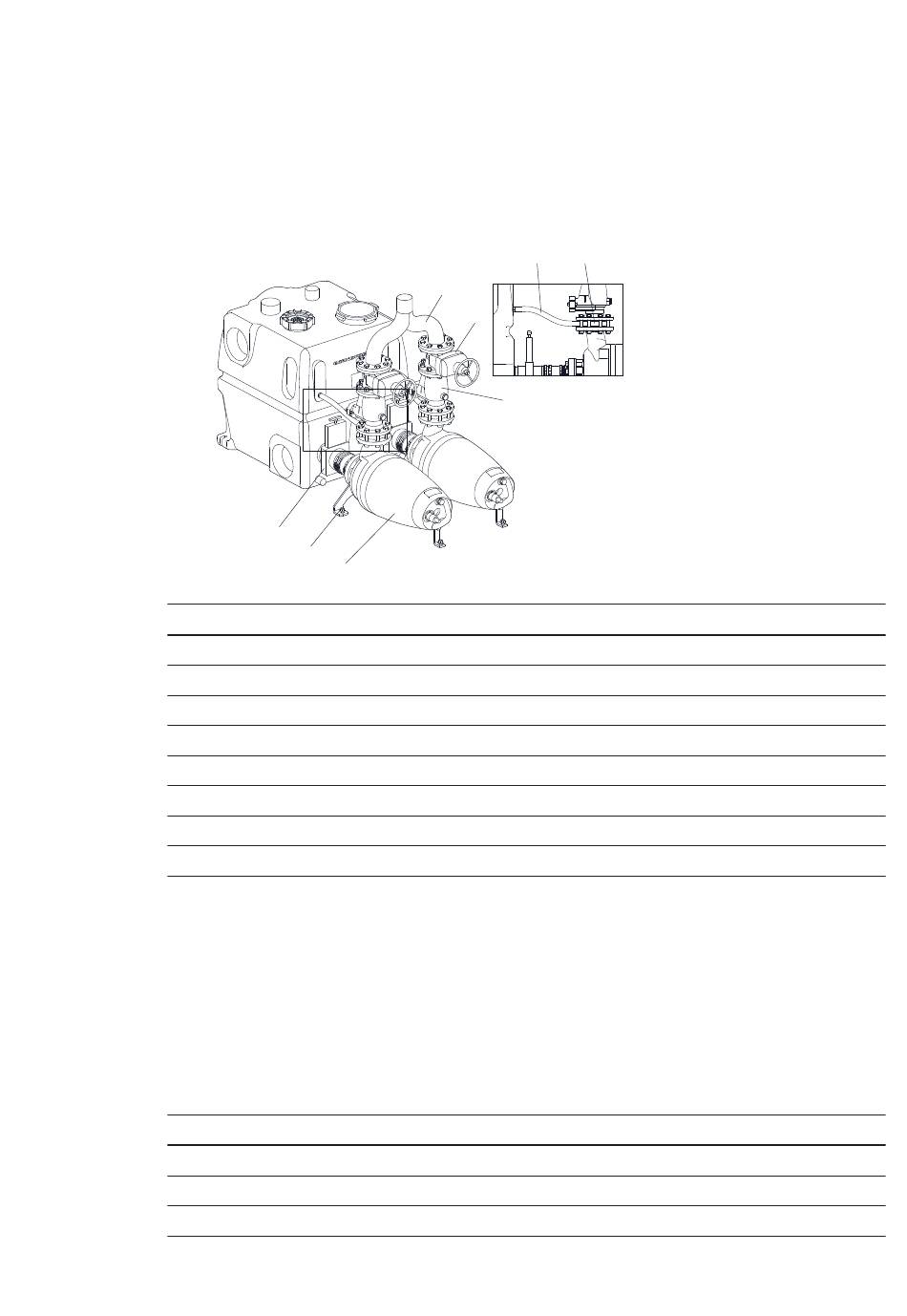

Beispiel:
1
Pos.
1
2
3
4
5
6
7
8
Weitere Informationen
• 3.2.2.3 Anschließen der Druckleitung
3.2.2.2 Anschließen der Zulaufleitungen
•
Alle Rohranschlüsse müssen flexibel ausgeführt sein, um Resonanzschwingungen zu redu-
zieren.
•
Montieren Sie das Absperrventil in der Zulaufleitung.
Viele Installationen erfordern einen Zulauf unterhalb des standardmäßigen Zulaufs von 700 mm
über dem Boden. Eine Lippendichtung kann vor Ort nachgerüstet werden. Verwenden Sie folgen-
des Zubehör:
Produktnummer
91713755
91712026
91071939
5
6
2
3
Beschreibung
Absperrventil, Zubehör
Dübel und Schrauben
Pumpe
Rückschlagventil, Zubehör
Hosenrohr, Zubehör
Absperrventil, Zubehör
Entlüftungsschlauch
Entlüftungsschlauch
Beschreibung
Lochsäge, ∅ 177
Zentrierbohrer
Lippendichtung, DN 150, ID:160
7
8
4
