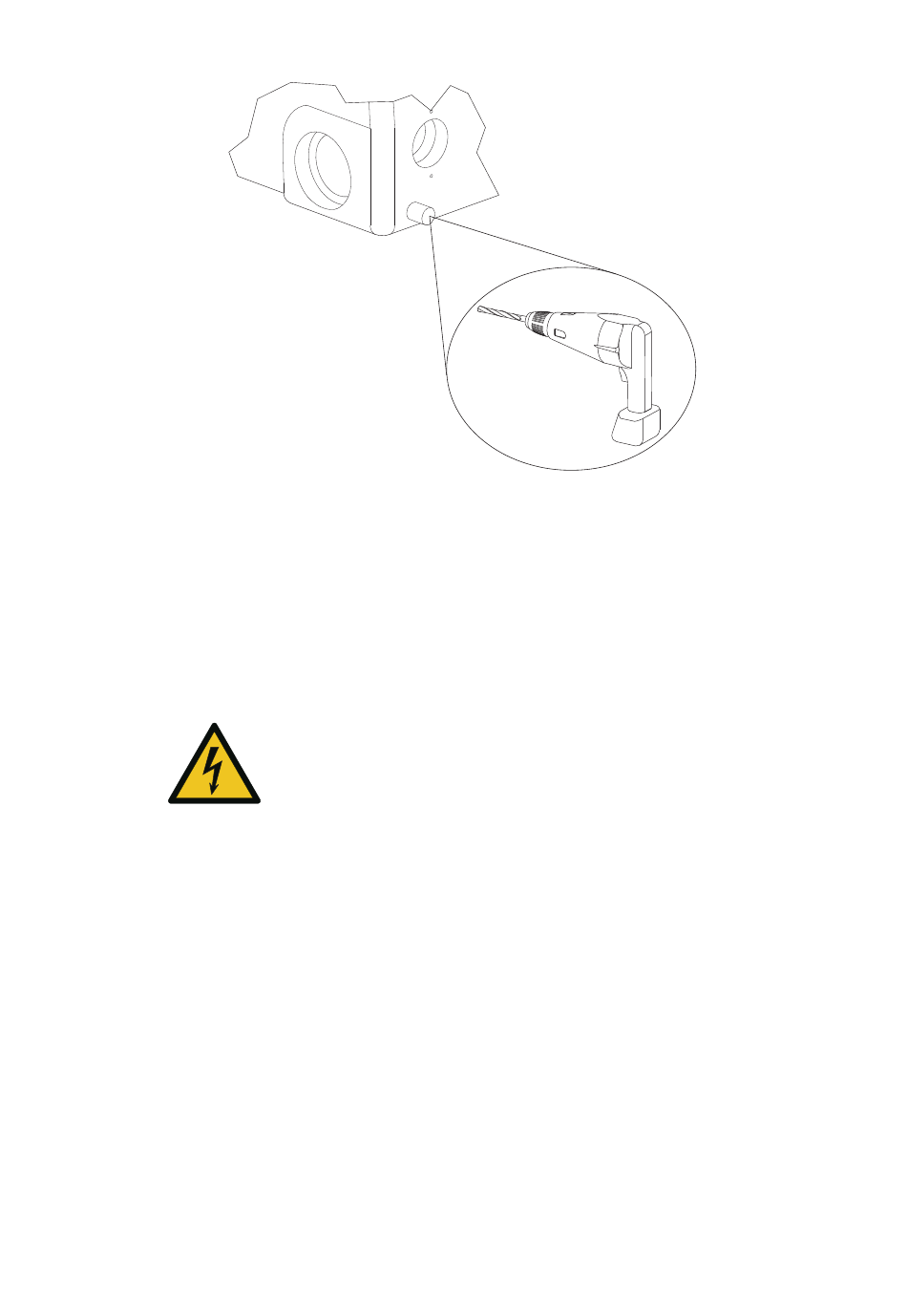

1. Bohren Sie den Druckstutzen mit einem 20 mm großen Bohrer auf.
Der Auslass muss aufgebohrt werden, da er durch das Formverfahren während des Herstel-
lungsprozesses eventuell mit dem Behälterwerkstoff verschlossen wurde.
2. Schließen Sie den Auslass am Rohr für die Membranpumpe an. Verwenden Sie dazu das
flexible Anschlussstück und die Schlauchklemmen.
3. Schließen Sie die Membranpumpe an die Sammelleitung an.
Die Druckleitung der Membranpumpe muss über einen Bogen verfügen, der sich oberhalb
der Rückstauebene (häufig bedeutet das: oberhalb der Straßenebene) befindet. Wenden
Sie sich im Zweifelsfall an die Behörden vor Ort.

3.2.3 Elektrischer Anschluss

3.2.3.1 Elektrischer Anschluss der Pumpen

Je nach Einschaltart der Pumpe wird der Schaltschrank mit Schützen für den Direktanlauf oder
den Stern-Dreieck-Anlauf geliefert.
1. Stellen Sie sicher, dass das Produkt für die am Montageort vorhandene Stromversorgung
geeignet ist.
Die Betriebsspannung und -frequenz sind auf dem Typenschild angegeben.
2. Führen Sie alle Kabel durch die Kabelverschraubungen im Schaltschrank.
3. Schließen Sie die Pumpen gemäß dem Schaltplan an, der dem Schaltschrank beiliegt.
4. Stellen Sie die Motorschutzschalter im Schaltschrank ein.
Weitere Informationen
• 6.1.1 Typenschild
GEFAHR
Stromschlag
Tod oder ernsthafte Personenschäden
● Schalten Sie die Spannungsversorgung ab, bevor Sie Arbeiten am Produkt
beginnen. Stellen Sie sicher, dass die Spannungsversorgung nicht versehent-
lich eingeschaltet werden kann.
Multilift MD1, MDV | | 15
