Inbetriebnahme und Service

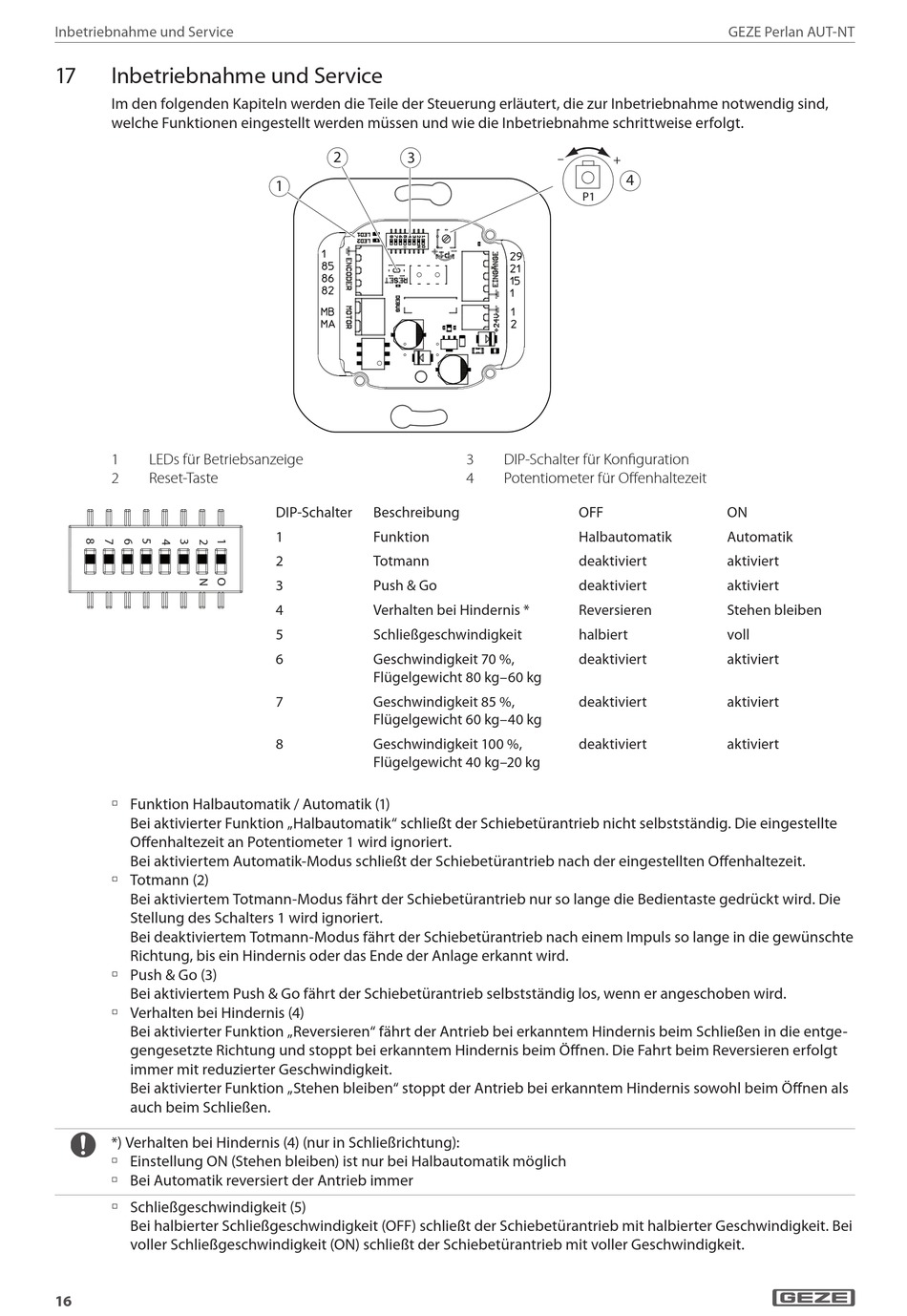

17 Inbetriebnahme und Service
Im den folgenden Kapiteln werden die Teile der Steuerung erläutert, die zur Inbetriebnahme notwendig sind,
welche Funktionen eingestellt werden müssen und wie die Inbetriebnahme schrittweise erfolgt.
1 LEDs für Betriebsanzeige
2 Reset-Taste
à Funktion Halbautomatik / Automatik (1)
Bei aktivierter Funktion „Halbautomatik" schließt der Schiebetürantrieb nicht selbstständig. Die eingestellte
Offenhaltezeit an Potentiometer 1 wird ignoriert.
Bei aktiviertem Automatik-Modus schließt der Schiebetürantrieb nach der eingestellten Offenhaltezeit.
à Totmann (2)
Bei aktiviertem Totmann-Modus fährt der Schiebetürantrieb nur so lange die Bedientaste gedrückt wird. Die
Stellung des Schalters 1 wird ignoriert.
Bei deaktiviertem Totmann-Modus fährt der Schiebetürantrieb nach einem Impuls so lange in die gewünschte
Richtung, bis ein Hindernis oder das Ende der Anlage erkannt wird.
à Push & Go (3)
Bei aktiviertem Push & Go fährt der Schiebetürantrieb selbstständig los, wenn er angeschoben wird.
à Verhalten bei Hindernis (4)
Bei aktivierter Funktion „Reversieren" fährt der Antrieb bei erkanntem Hindernis beim Schließen in die entge-
gengesetzte Richtung und stoppt bei erkanntem Hindernis beim Öffnen. Die Fahrt beim Reversieren erfolgt
immer mit reduzierter Geschwindigkeit.
Bei aktivierter Funktion „Stehen bleiben" stoppt der Antrieb bei erkanntem Hindernis sowohl beim Öffnen als
auch beim Schließen.
*) Verhalten bei Hindernis (4) (nur in Schließrichtung):
à Einstellung ON (Stehen bleiben) ist nur bei Halbautomatik möglich
à Bei Automatik reversiert der Antrieb immer
à Schließgeschwindigkeit (5)
Bei halbierter Schließgeschwindigkeit (OFF) schließt der Schiebetürantrieb mit halbierter Geschwindigkeit. Bei
voller Schließgeschwindigkeit (ON) schließt der Schiebetürantrieb mit voller Geschwindigkeit.
16
2 3
1
DIP-Schalter Beschreibung
1 Funktion
2 Totmann
3 Push & Go
4 Verhalten bei Hindernis *
5 Schließgeschwindigkeit
6 Geschwindigkeit 70 %,
Flügelgewicht 80 kg–60 kg
7 Geschwindigkeit 85 %,
Flügelgewicht 60 kg–40 kg
8 Geschwindigkeit 100 %,
Flügelgewicht 40 kg–20 kg
– +
4
P1
3 DIP-Schalter für Konfiguration
4 Potentiometer für Offenhaltezeit
OFF
Halbautomatik
deaktiviert
deaktiviert
Reversieren
halbiert
deaktiviert
deaktiviert
deaktiviert
GEZE Perlan AUT-NT
ON
Automatik
aktiviert
aktiviert
Stehen bleiben
voll
aktiviert
aktiviert
aktiviert
