GEZE Perlan AUT-NT

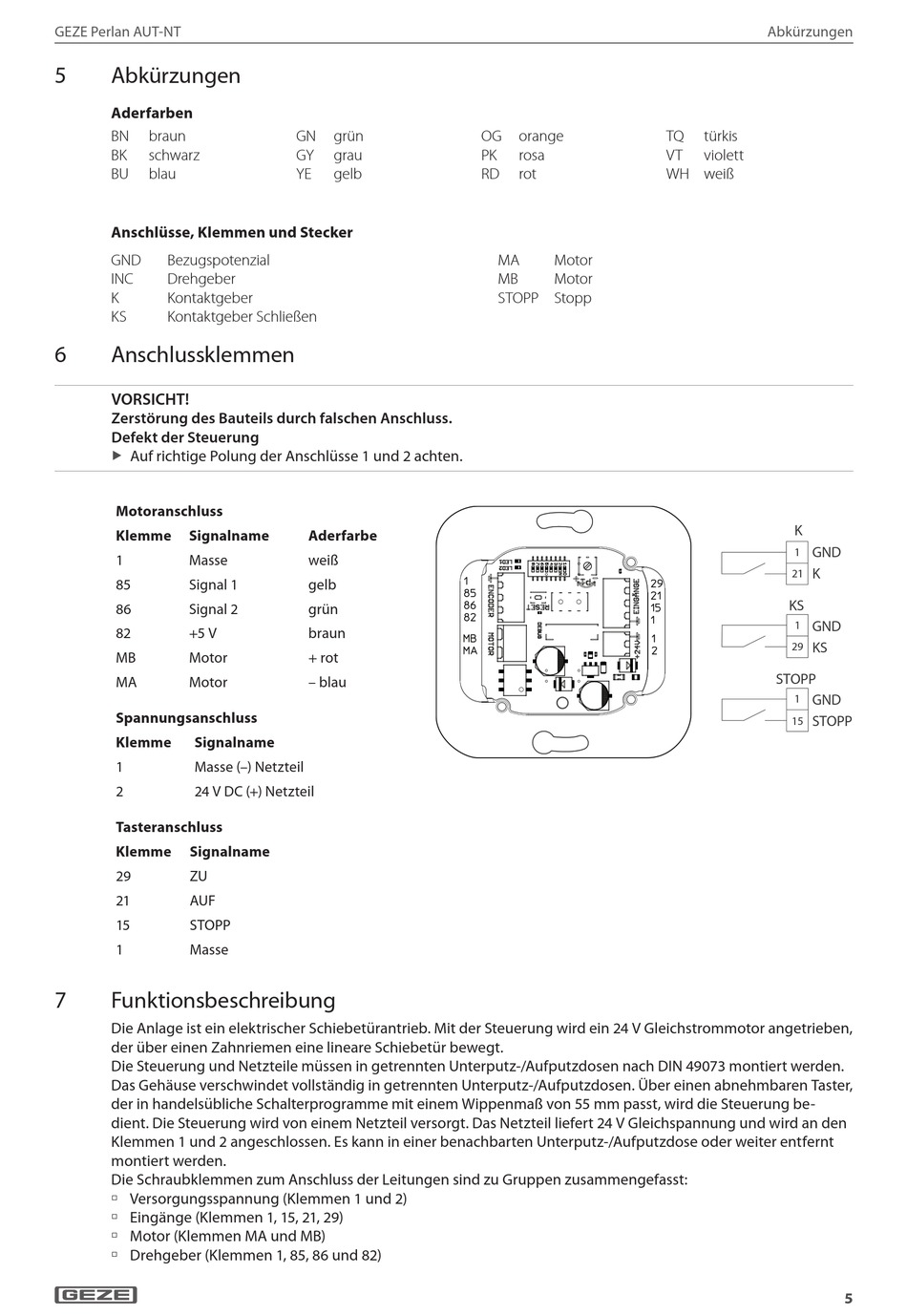

5 Abkürzungen
Aderfarben
BN braun
BK schwarz
BU blau
Anschlüsse, Klemmen und Stecker
GND Bezugspotenzial
INC Drehgeber
K Kontaktgeber
KS Kontaktgeber Schließen
6

Anschlussklemmen

VORSICHT!
Zerstörung des Bauteils durch falschen Anschluss.
Defekt der Steuerung
Auf richtige Polung der Anschlüsse 1 und 2 achten.
X
Motoranschluss
Klemme Signalname
1 Masse
85 Signal 1
86 Signal 2
82 +5 V
MB Motor
MA Motor
Spannungsanschluss
Klemme Signalname
1 Masse (–) Netzteil
2 24 V DC (+) Netzteil
Tasteranschluss
Klemme Signalname
29 ZU
21 AUF
15 STOPP
1 Masse
7

Funktionsbeschreibung

Die Anlage ist ein elektrischer Schiebetürantrieb. Mit der Steuerung wird ein 24 V Gleichstrommotor angetrieben,
der über einen Zahnriemen eine lineare Schiebetür bewegt.
Die Steuerung und Netzteile müssen in getrennten Unterputz-/Aufputzdosen nach DIN 49073 montiert werden.
Das Gehäuse verschwindet vollständig in getrennten Unterputz-/Aufputzdosen. Über einen abnehmbaren Taster,
der in handelsübliche Schalterprogramme mit einem Wippenmaß von 55 mm passt, wird die Steuerung be-
dient. Die Steuerung wird von einem Netzteil versorgt. Das Netzteil liefert 24 V Gleichspannung und wird an den
Klemmen 1 und 2 angeschlossen. Es kann in einer benachbarten Unterputz-/Aufputzdose oder weiter entfernt
montiert werden.
Die Schraubklemmen zum Anschluss der Leitungen sind zu Gruppen zusammengefasst:
à Versorgungsspannung (Klemmen 1 und 2)
à Eingänge (Klemmen 1, 15, 21, 29)
à Motor (Klemmen MA und MB)
à Drehgeber (Klemmen 1, 85, 86 und 82)
GN grün
GY grau
YE gelb
Aderfarbe
weiß
gelb
grün
braun
+ rot
– blau
OG orange
PK rosa
RD rot
MA Motor
MB Motor
STOPP Stopp
Abkürzungen
TQ türkis
VT violett
WH weiß
K
GND
1
K
21
KS
GND
1
KS
29
STOPP
GND
1
STOPP
15
