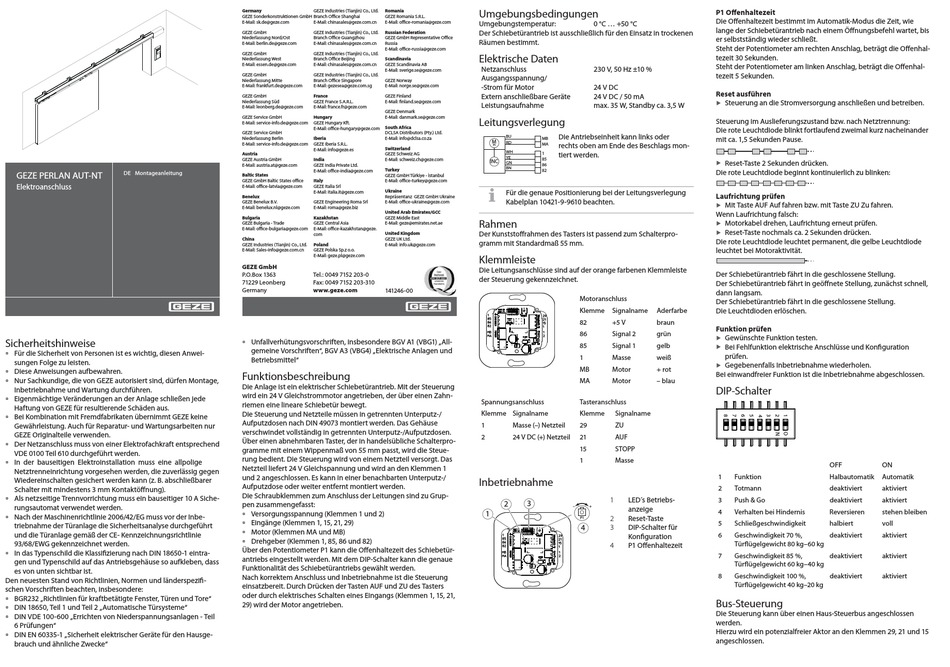

Elektroanschluss
Sicherheitshinweise

Für die Sicherheit von Personen ist es wichtig, diesen Anwei-
sungen Folge zu leisten.

Diese Anweisungen aufbewahren.

Nur Sachkundige, die von GEZE autorisiert sind, dürfen Montage,
Inbetriebnahme und Wartung durchführen.

Eigenmächtige Veränderungen an der Anlage schließen jede
Haftung von GEZE für resultierende Schäden aus.

Bei Kombination mit Fremdfabrikaten übernimmt GEZE keine
Gewährleistung. Auch für Reparatur- und Wartungsarbeiten nur
GEZE Originalteile verwenden.

Der Netzanschluss muss von einer Elektrofachkraft entsprechend
VDE 0100 Teil 610 durchgeführt werden.

In der bauseitigen Elektroinstallation muss eine allpolige
Netztrenneinrichtung vorgesehen werden, die zuverlässig gegen
Wiedereinschalten gesichert werden kann (z. B. abschließbarer
Schalter mit mindestens 3 mm Kontaktöff nung).

Als netzseitige Trennvorrichtung muss ein bauseitiger 10 A Siche-
rungsautomat verwendet werden.

Nach der Maschinenrichtlinie 2006/42/EG muss vor der Inbe-
triebnahme der Türanlage die Sicherheitsanalyse durchgeführt
und die Türanlage gemäß der CE- Kennzeichnungsrichtlinie
93/68/EWG gekennzeichnet werden.

In das Typenschild die Klassifi zierung nach DIN 18650-1 eintra-
gen und Typenschild auf das Antriebsgehäuse so aufkleben, dass
es von unten sichtbar ist.
Den neuesten Stand von Richtlinien, Normen und länderspezifi -
schen Vorschriften beachten, insbesondere:

BGR232 „Richtlinien für kraftbetätigte Fenster, Türen und Tore"

DIN 18650, Teil 1 und Teil 2 „Automatische Türsysteme"

DIN VDE 100-600 „Errichten von Niederspannungsanlagen - Teil
6 Prüfungen"

DIN EN 60335-1 „Sicherheit elektrischer Geräte für den Hausge-
brauch und ähnliche Zwecke"
