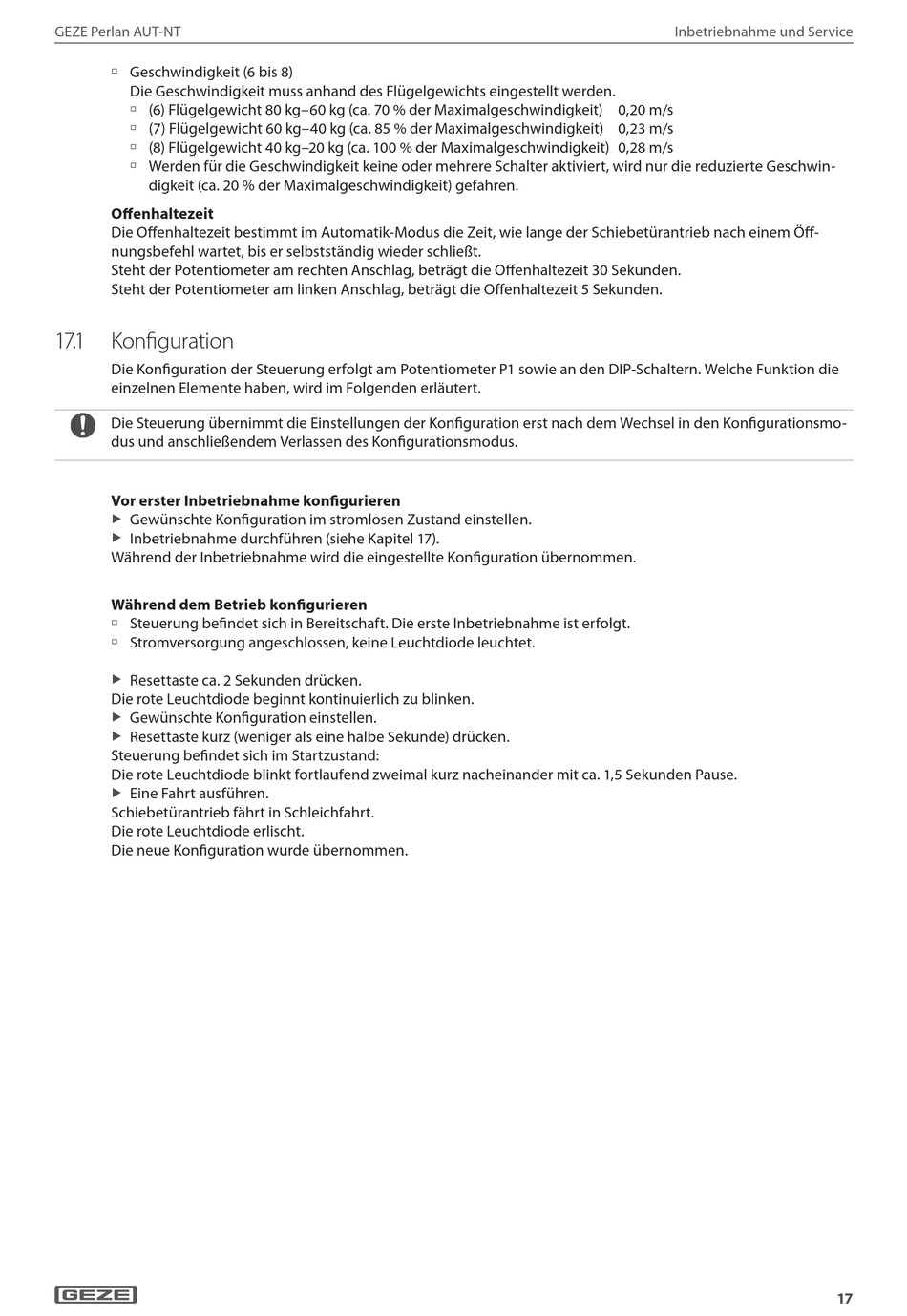

GEZE Perlan AUT-NT
à Geschwindigkeit (6 bis 8)
Die Geschwindigkeit muss anhand des Flügelgewichts eingestellt werden.
à (6) Flügelgewicht 80 kg–60 kg (ca. 70 % der Maximalgeschwindigkeit) 0,20 m/s
à (7) Flügelgewicht 60 kg–40 kg (ca. 85 % der Maximalgeschwindigkeit) 0,23 m/s
à (8) Flügelgewicht 40 kg–20 kg (ca. 100 % der Maximalgeschwindigkeit) 0,28 m/s
à Werden für die Geschwindigkeit keine oder mehrere Schalter aktiviert, wird nur die reduzierte Geschwin-
digkeit (ca. 20 % der Maximalgeschwindigkeit) gefahren.
Offenhaltezeit
Die Offenhaltezeit bestimmt im Automatik-Modus die Zeit, wie lange der Schiebetürantrieb nach einem Öff-
nungsbefehl wartet, bis er selbstständig wieder schließt.
Steht der Potentiometer am rechten Anschlag, beträgt die Offenhaltezeit 30 Sekunden.
Steht der Potentiometer am linken Anschlag, beträgt die Offenhaltezeit 5 Sekunden.
17. 1

Konfiguration

Die Konfiguration der Steuerung erfolgt am Potentiometer P1 sowie an den DIP-Schaltern. Welche Funktion die
einzelnen Elemente haben, wird im Folgenden erläutert.
Die Steuerung übernimmt die Einstellungen der Konfiguration erst nach dem Wechsel in den Konfigurationsmo-
dus und anschließendem Verlassen des Konfigurationsmodus.

Vor erster Inbetriebnahme konfigurieren

Gewünschte Konfiguration im stromlosen Zustand einstellen.
X
Inbetriebnahme durchführen (siehe Kapitel 17).
X
Während der Inbetriebnahme wird die eingestellte Konfiguration übernommen.
Während dem Betrieb konfigurieren
à Steuerung befindet sich in Bereitschaft. Die erste Inbetriebnahme ist erfolgt.
à Stromversorgung angeschlossen, keine Leuchtdiode leuchtet.
Resettaste ca. 2 Sekunden drücken.
X
Die rote Leuchtdiode beginnt kontinuierlich zu blinken.
Gewünschte Konfiguration einstellen.
X
Resettaste kurz (weniger als eine halbe Sekunde) drücken.
X
Steuerung befindet sich im Startzustand:
Die rote Leuchtdiode blinkt fortlaufend zweimal kurz nacheinander mit ca. 1,5 Sekunden Pause.
Eine Fahrt ausführen.
X
Schiebetürantrieb fährt in Schleichfahrt.
Die rote Leuchtdiode erlischt.
Die neue Konfiguration wurde übernommen.
Inbetriebnahme und Service
17
