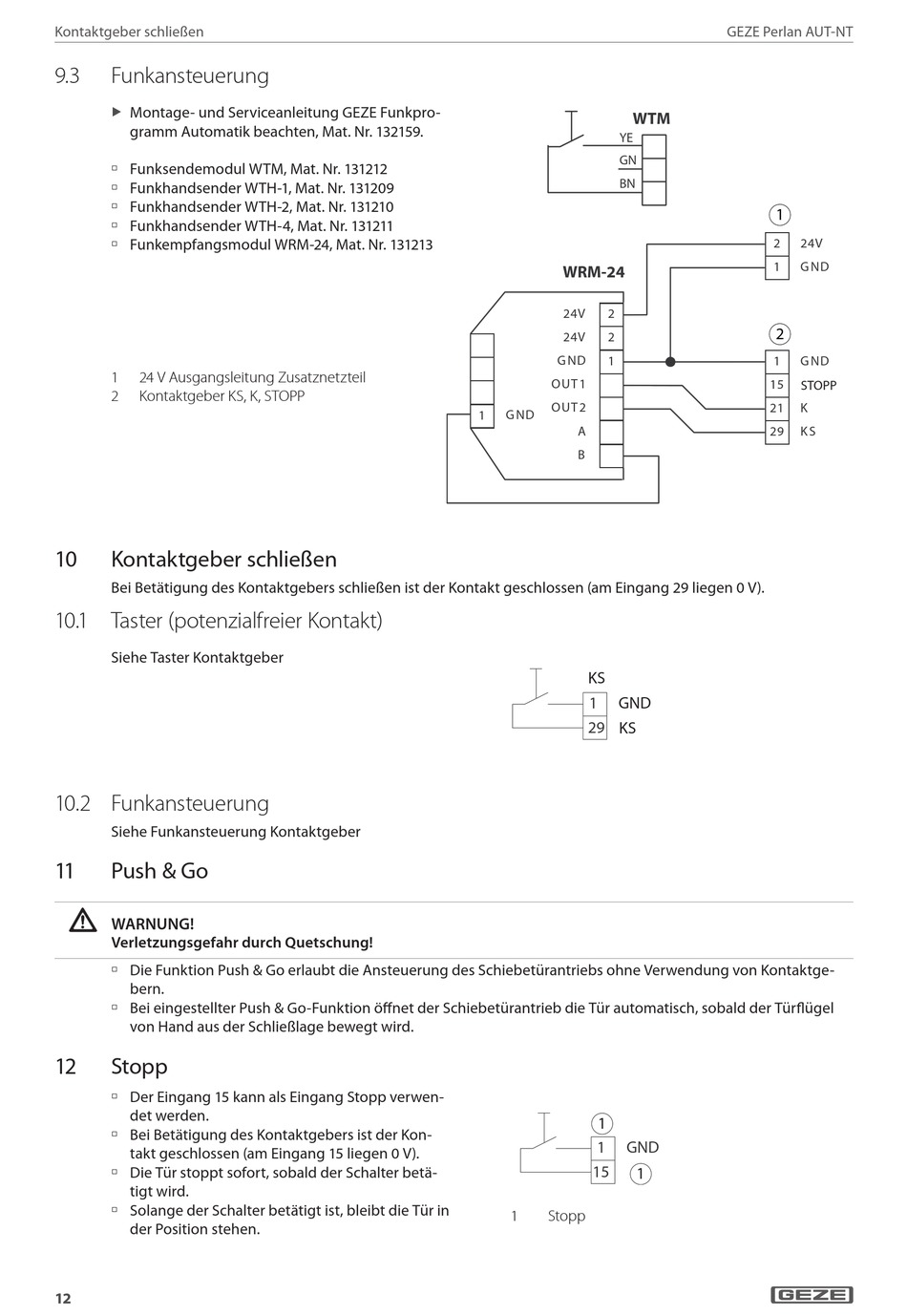

Kontaktgeber schließen
9.3

Funkansteuerung

Montage- und Serviceanleitung GEZE Funkpro-
X
gramm Automatik beachten, Mat. Nr. 132159.
à Funksendemodul WTM, Mat. Nr. 131212
à Funkhandsender WTH-1, Mat. Nr. 131209
à Funkhandsender WTH-2, Mat. Nr. 131210
à Funkhandsender WTH-4, Mat. Nr. 131211
à Funkempfangsmodul WRM-24, Mat. Nr. 131213
1 24 V Ausgangsleitung Zusatznetzteil
2 Kontaktgeber KS, K, STOPP
10 Kontaktgeber schließen
Bei Betätigung des Kontaktgebers schließen ist der Kontakt geschlossen (am Eingang 29 liegen 0 V).

10. 1 Taster (potenzialfreier Kontakt)

Siehe Taster Kontaktgeber
10.2 Funkansteuerung
Siehe Funkansteuerung Kontaktgeber
11 Push & Go
WARNUNG!
Verletzungsgefahr durch Quetschung!
à Die Funktion Push & Go erlaubt die Ansteuerung des Schiebetürantriebs ohne Verwendung von Kontaktge-
bern.
à Bei eingestellter Push & Go-Funktion öffnet der Schiebetürantrieb die Tür automatisch, sobald der Türflügel
von Hand aus der Schließlage bewegt wird.
12

Stopp

à Der Eingang 15 kann als Eingang Stopp verwen-
det werden.
à Bei Betätigung des Kontaktgebers ist der Kon-
takt geschlossen (am Eingang 15 liegen 0 V).
à Die Tür stoppt sofort, sobald der Schalter betä-
tigt wird.
à Solange der Schalter betätigt ist, bleibt die Tür in
der Position stehen.
12
WTM
YE
GN
BN
WRM-24
24V
2
24V 2
G ND 1
OUT 1
OUT 2
G ND
1
A
B
KS
1 GND
29 KS
1
1 GND
15
1
1 Stopp
GEZE Perlan AUT-NT
1
2 24V
1 G ND
2
1 G ND
15
STOPP
21 K
K S
29
