GEZE Perlan AUT-NT
14

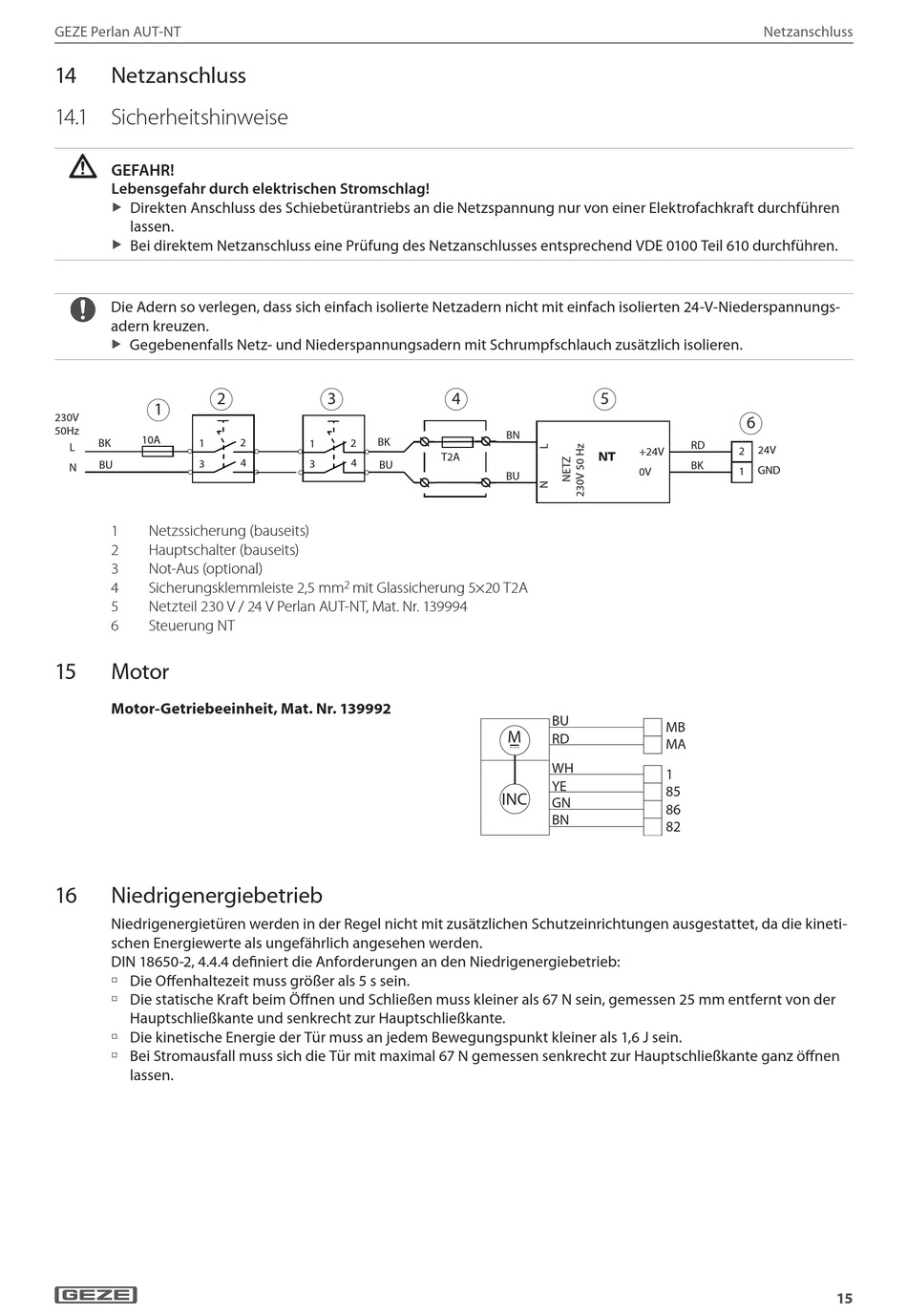

Netzanschluss

14. 1 Sicherheitshinweise

GEFAHR!
Lebensgefahr durch elektrischen Stromschlag!
Direkten Anschluss des Schiebetürantriebs an die Netzspannung nur von einer Elektrofachkraft durchführen
X
lassen.
Bei direktem Netzanschluss eine Prüfung des Netzanschlusses entsprechend VDE 0100 Teil 610 durchführen.
X
Die Adern so verlegen, dass sich einfach isolierte Netzadern nicht mit einfach isolierten 24-V- Niederspannungs-
adern kreuzen.
Gegebenenfalls Netz- und Niederspannungsadern mit Schrumpfschlauch zusätzlich isolieren.
X
2
1
230V
50Hz
10A
BK 1
L
3
BU
N
1 Netzssicherung (bauseits)
2 Hauptschalter (bauseits)
3 Not-Aus (optional)
4 Sicherungsklemmleiste 2,5 mm
5 Netzteil 230 V / 24 V Perlan AUT-NT, Mat. Nr. 139994
6 Steuerung NT
15

Motor

Motor-Getriebeeinheit, Mat. Nr. 139992
16

Niedrigenergiebetrieb

Niedrigenergietüren werden in der Regel nicht mit zusätzlichen Schutzeinrichtungen ausgestattet, da die kineti-
schen Energiewerte als ungefährlich angesehen werden.
DIN 18650-2, 4.4.4 definiert die Anforderungen an den Niedrigenergiebetrieb:
à Die Offenhaltezeit muss größer als 5 s sein.
à Die statische Kraft beim Öffnen und Schließen muss kleiner als 67 N sein, gemessen 25 mm entfernt von der
Hauptschließkante und senkrecht zur Hauptschließkante.
à Die kinetische Energie der Tür muss an jedem Bewegungspunkt kleiner als 1,6 J sein.
à Bei Stromausfall muss sich die Tür mit maximal 67 N gemessen senkrecht zur Hauptschließkante ganz öffnen
lassen.
3
BK
2 1 2
4
4
3
BU
2
mit Glassicherung 5×20 T2A
4 5
BN
NT
T2A
BU
BU
M
RD
WH
YE
INC
GN
BN
Netzanschluss
6
RD
24V
2
+24V
BK
1 GND
0V
MB
MA
1
85
86
82
