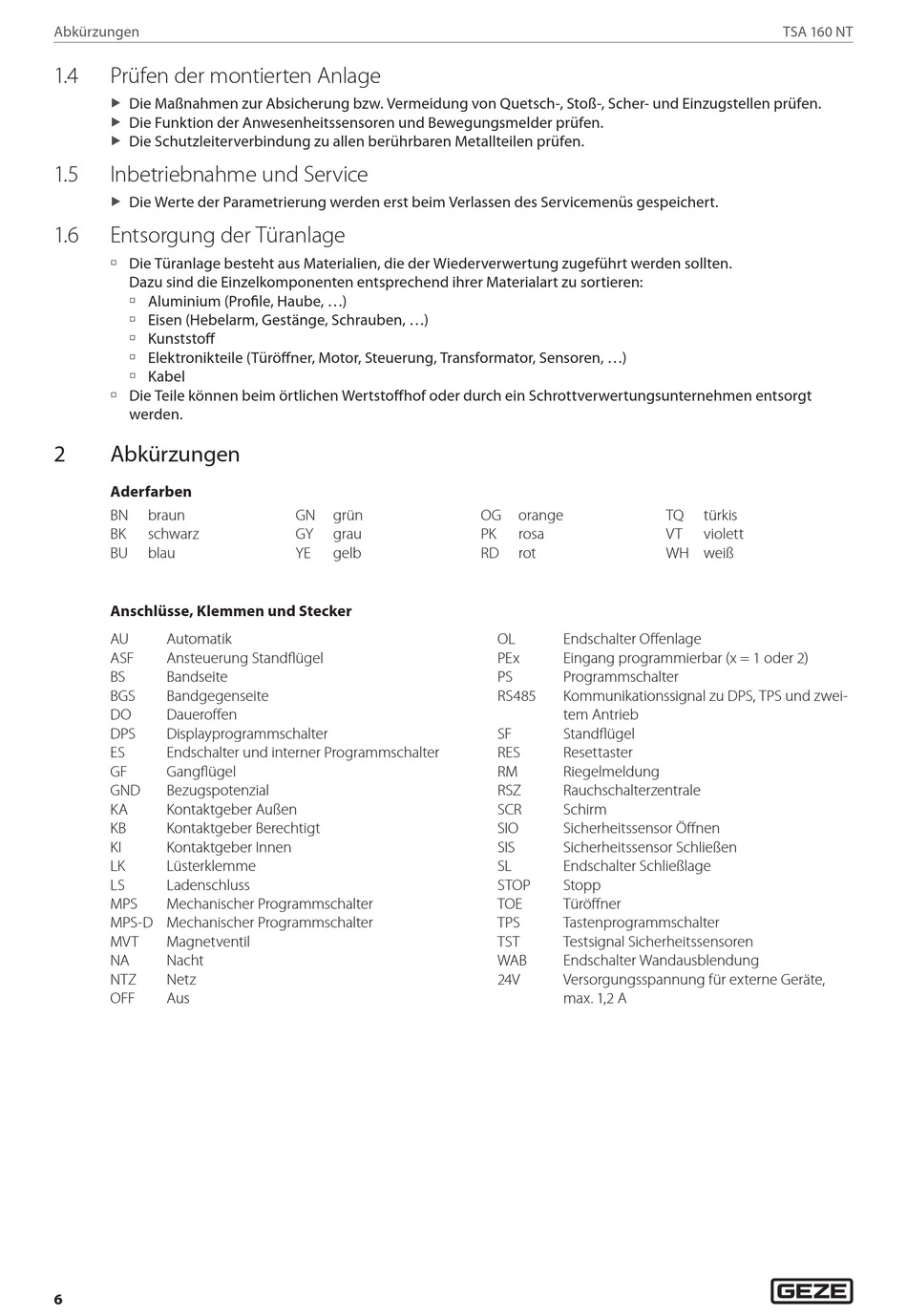

1.4 Prüfen der montierten Anlage
Die Maßnahmen zur Absicherung bzw. Vermeidung von Quetsch-, Stoß-, Scher- und Einzugstellen prüfen.
X
Die Funktion der Anwesenheitssensoren und Bewegungsmelder prüfen.
X
Die Schutzleiterverbindung zu allen berührbaren Metallteilen prüfen.
X
1.5

Inbetriebnahme und Service

Die Werte der Parametrierung werden erst beim Verlassen des Servicemenüs gespeichert.
X
1.6 Entsorgung der Türanlage
à Die Türanlage besteht aus Materialien, die der Wiederverwertung zugeführt werden sollten.
Dazu sind die Einzelkomponenten entsprechend ihrer Materialart zu sortieren:
à Aluminium (Profile, Haube, ...)
à Eisen (Hebelarm, Gestänge, Schrauben, ...)
à Kunststoff
à Elektronikteile (Türöffner, Motor, Steuerung, Transformator, Sensoren, ...)
à Kabel
à Die Teile können beim örtlichen Wertstoffhof oder durch ein Schrottverwertungsunternehmen entsorgt
werden.
2 Abkürzungen
Aderfarben
BN braun
BK schwarz
BU blau
Anschlüsse, Klemmen und Stecker
AU Automatik
ASF Ansteuerung Standflügel
BS Bandseite
BGS Bandgegenseite
DO Daueroffen
DPS Displayprogrammschalter
ES Endschalter und interner Programmschalter
GF Gangflügel
GND Bezugspotenzial
KA Kontaktgeber Außen
KB Kontaktgeber Berechtigt
KI Kontaktgeber Innen
LK Lüsterklemme
LS Ladenschluss
MPS Mechanischer Programmschalter
MPS-D Mechanischer Programmschalter
MVT Magnetventil
NA Nacht
NTZ Netz
OFF Aus
6
GN grün
GY grau
YE gelb
OG orange
PK rosa
RD rot
OL Endschalter Offenlage
PEx Eingang programmierbar (x = 1 oder 2)
PS Programmschalter
RS485 Kommunikationssignal zu DPS, TPS und zwei-
tem Antrieb
SF Standflügel
RES Resettaster
RM Riegelmeldung
RSZ Rauchschalterzentrale
SCR Schirm
SIO Sicherheitssensor Öffnen
SIS Sicherheitssensor Schließen
SL Endschalter Schließlage
STOP Stopp
TOE Türöffner
TPS Tastenprogrammschalter
TST Testsignal Sicherheitssensoren
WAB Endschalter Wandausblendung
24V Versorgungsspannung für externe Geräte,
max. 1,2 A
TSA 160 NT
TQ türkis
VT violett
WH weiß
