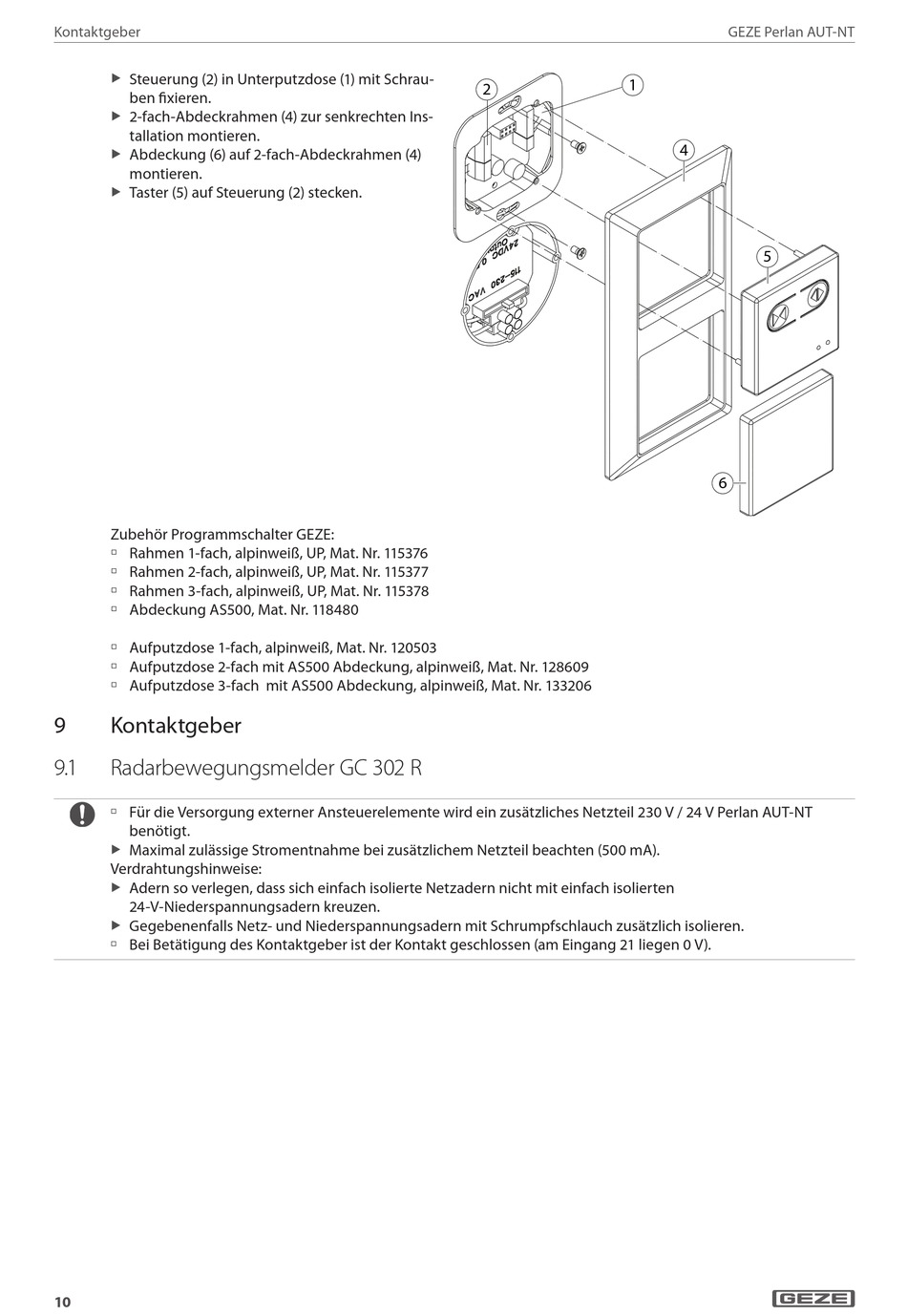

Kontaktgeber; Radarbewegungsmelder Gc 302 R - GEZE PERLAN AUT-NT Anschlussplan

Kontaktgeber

Steuerung (2) in Unterputzdose (1) mit Schrau-
X
ben fixieren.
2-fach-Abdeckrahmen (4) zur senkrechten Ins-
X
tallation montieren.
Abdeckung (6) auf 2-fach-Abdeck rahmen (4)
X
montieren.
Taster (5) auf Steuerung (2) stecken.
X
Zubehör Programmschalter GEZE:
à Rahmen 1-fach, alpinweiß, UP, Mat. Nr. 115376
à Rahmen 2-fach, alpinweiß, UP, Mat. Nr. 115377
à Rahmen 3-fach, alpinweiß, UP, Mat. Nr. 115378
à Abdeckung AS500, Mat. Nr. 118480
à Aufputzdose 1-fach, alpinweiß, Mat. Nr. 120503
à Aufputzdose 2-fach mit AS500 Abdeckung, alpinweiß, Mat. Nr. 128609
à Aufputzdose 3-fach mit AS500 Abdeckung, alpinweiß, Mat. Nr. 133206
9 Kontaktgeber
9. 1

Radarbewegungsmelder GC 302 R

à Für die Versorgung externer Ansteuerelemente wird ein zusätzliches Netzteil 230 V / 24 V Perlan AUT-NT
benötigt.
Maximal zulässige Stromentnahme bei zusätzlichem Netzteil beachten (500 mA).
X
Verdrahtungshinweise:
Adern so verlegen, dass sich einfach isolierte Netzadern nicht mit einfach isolierten
X
24-V- Niederspannungsadern kreuzen.
Gegebenenfalls Netz- und Niederspannungsadern mit Schrumpfschlauch zusätzlich isolieren.
X
à Bei Betätigung des Kontaktgeber ist der Kontakt geschlossen (am Eingang 21 liegen 0 V).
10
1
2
GEZE Perlan AUT-NT
4
5
6
