PHA...-F200*-R3*
Produktbeschreibung
1
2
3

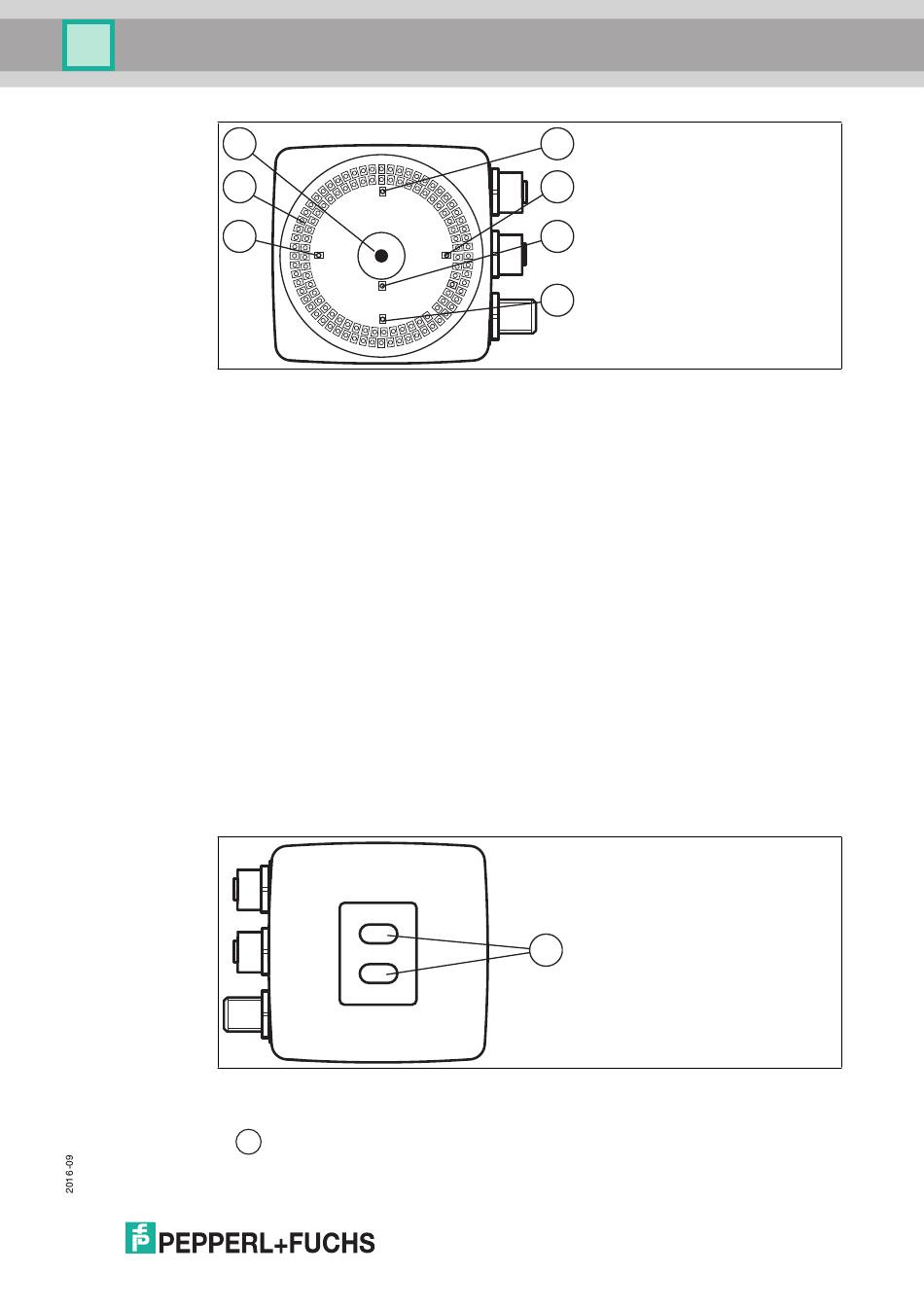

Abbildung 4.3 Anzeigen Kameraseite
1. Kamera
2. LEDs Infrarot-Beleuchtung
3. -X Position
Rote LED. Signalisiert, ob sich der Sensor im Toleranzbereich befindet.
4. -Y Position
Rote LED. Signalisiert, ob sich der Sensor im Toleranzbereich befindet.
5. +X Position
Rote LED. Signalisiert, ob sich der Sensor im Toleranzbereich befindet.
6. Normalbetrieb
Rote LED. Blinkt, wenn sich der Sensor im Normalbetrieb befindet.
7. +Y Position
Rote LED. Signalisiert, ob sich der Sensor im Toleranzbereich befindet.
Auf dem Vision Sensor sind an der Rückseite 2 Bedientaster angebracht. Mit
diesen Bedientasten können Sie die IP-Adresse des Geräts auf den Default-Wert
zurücksetzen. Siehe "IP-Adresse zurücksetzen" auf Seite 30
Abbildung 4.4 Bedienelemente
Bedientasten 1 und 2
1
1
1
2
4
5
6
7
11
