PHA...-F200*-R3*
Produktbeschreibung
RS 422
2
An der Gehäuseseite befindet sich eine 5-polige M12-Buchse für den Anschluss
der SPS. Die Pin-Belegung entnehmen Sie der folgenden Grafik:

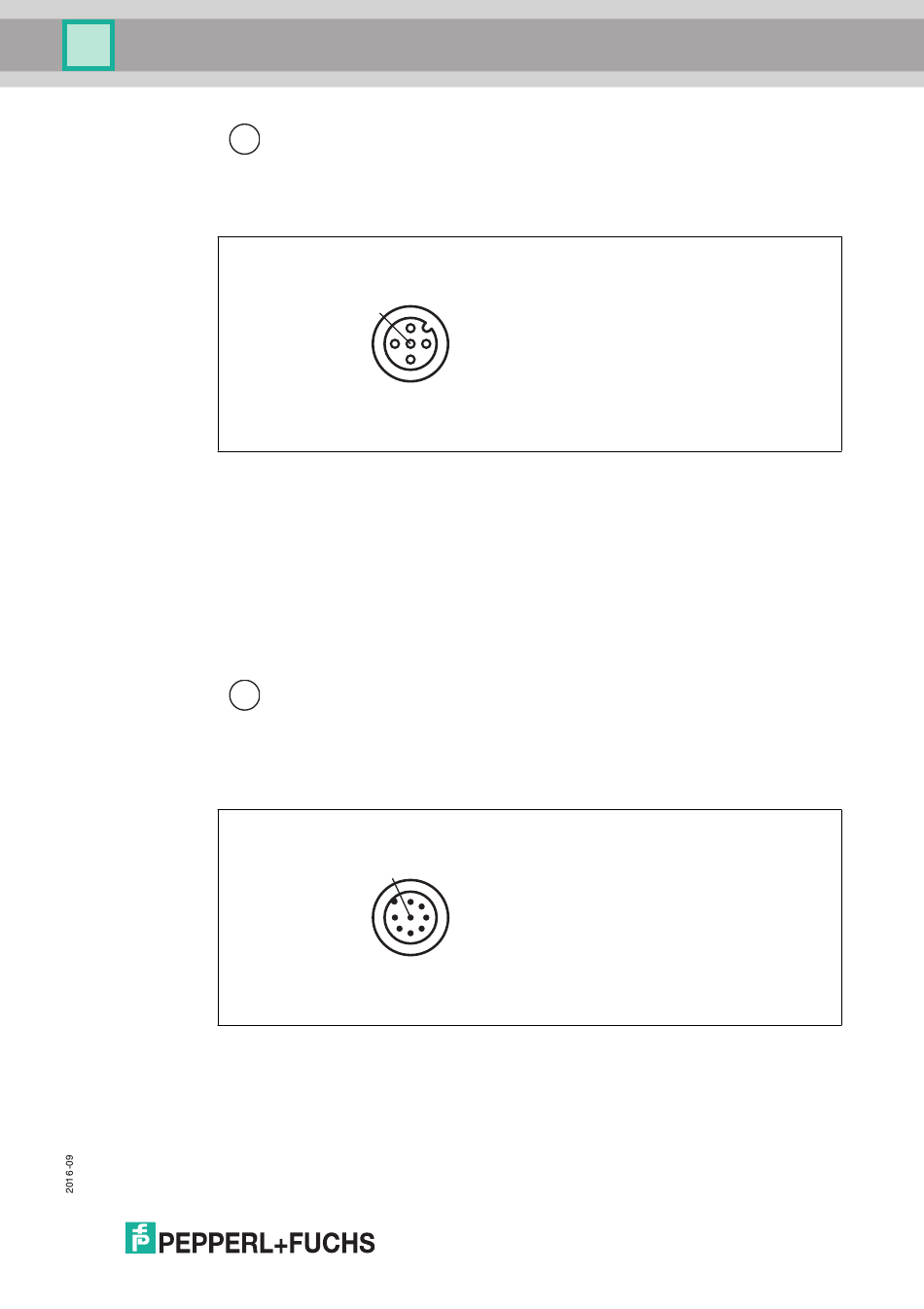

Abbildung 4.7 Anschlussbelegung RS 422
1
RX+
2
TX-
3
RX-
4
TX+
5
NC
3
24 V DC + IO (Spannungsversorgung, Eingänge und Ausgänge)
An der Gehäuseseite befindet sich ein 8-poliger M12-Stecker für den Anschluss
der Spannungsversorgung und der Eingänge und Ausgänge. Die Pin-Belegung
entnehmen Sie der folgenden Grafik:
Abbildung 4.8 Anschlussbelegung Betriebsspannung und Eingänge und Ausgänge
1
OUT +X
2
+UB
3
OUT +Y
4
OUT -Y
1
5
4
2
3
1
8
7
2
6
3
5
4
13
