Einführung
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung "Wichtige Sicherheits- und
Produktinformationen", die dem Produkt beiliegt.
Alle auf dem Kartenplotter angezeigten Routen- und
Navigationslinien dienen lediglich der allgemeinen
Routenführung oder der Identifizierung der richtigen Fahrrinnen.
Folgen Sie diesen Linien nicht genau. Orientieren Sie sich bei
der Navigation stets an den Seezeichen und an den
Bedingungen auf dem Wasser, um eine Grundberührung oder
Hindernisse zu vermeiden, die zur Beschädigung des Bootes,
zu Personenschäden oder zum Tod führen könnten.
HINWEIS: Es sind nicht alle Funktionen auf allen Modellen
verfügbar.
Die Garmin
Website unter
®
Informationen zu Ihrem Produkt. Auf den Supportseiten erhalten
Sie Antworten auf häufig gestellte Support-Fragen und können
Software- und Karten-Updates herunterladen. Außerdem stehen
Informationen zur Kontaktaufnahme mit dem Support von
Garmin zur Verfügung, falls Fragen auftreten.

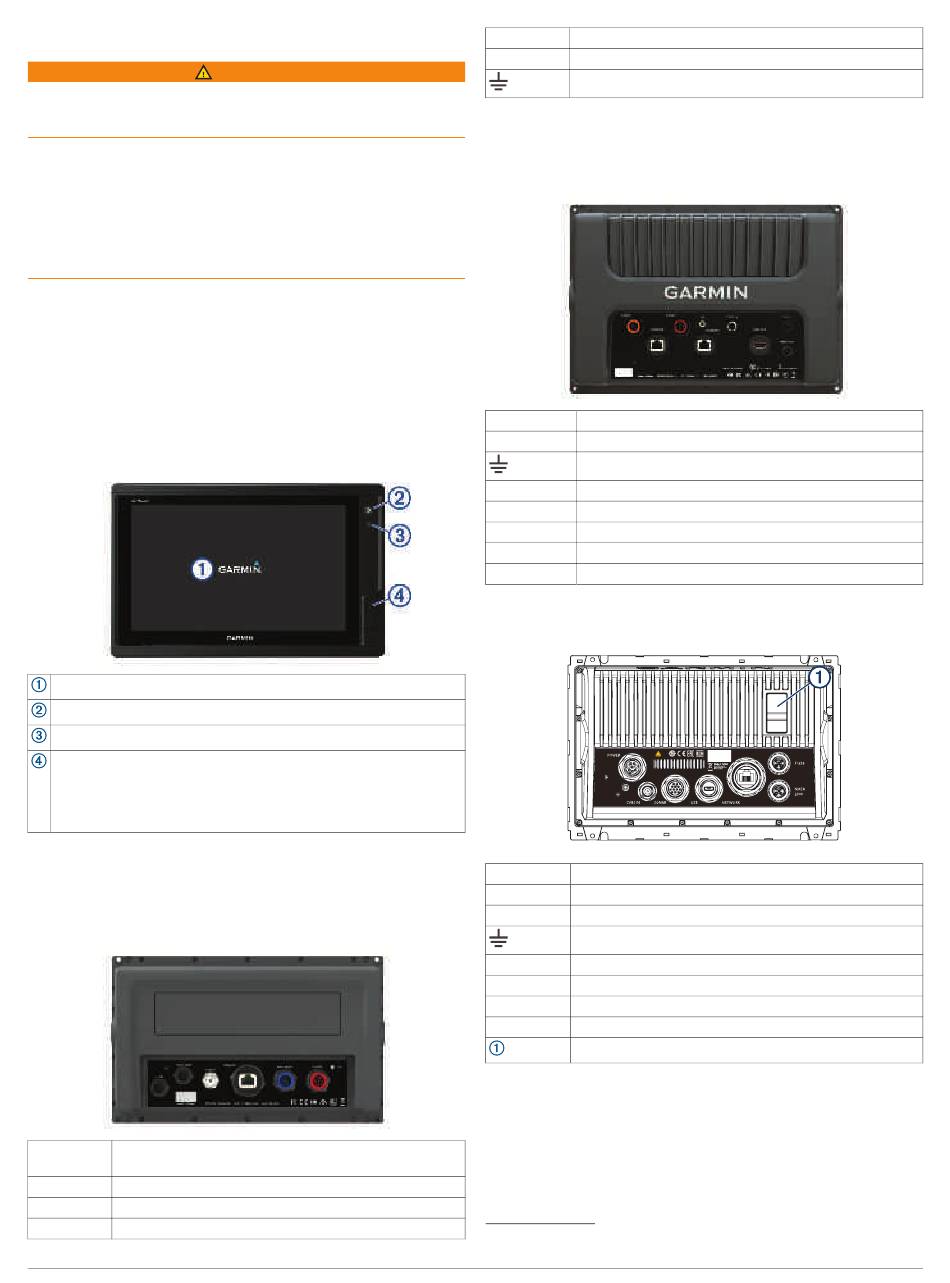

Übersicht über das Gerät
Touchscreen
Einschalttaste
Sensor für die automatische Hintergrundbeleuchtung
12x2/A12-Modelle: 2 SD
®
Modelle: 2 microSD
Speicherkartensteckplätze. 7x3/9x3/12x3-
®
Modelle: 2 microSD Speicherkartensteckplätze befinden sich an
der Rückseite des Geräts. Alle Modelle: Maximale Kartengröße von
32 GB.
GPSMAP 7x2/7x2 Plus und GPSMAP 9x2/9x2 Plus –
Ansicht der Anschlüsse
Die Anschlüsse und deren Anordnung sind je nach Modell
unterschiedlich. Dieses Bild und diese Tabelle beziehen sich auf
ein GPSMAP 922xs Plus Modell.
J1939
J1939 Motornetzwerk (nicht auf allen Modellen
verfügbar)
NMEA 2000 NMEA 2000
Netzwerk
®
CVBS IN
Composite-Videoeingang
ETHERNET Garmin Marinenetzwerk
Einführung
WARNUNG
support.garmin.com
bietet aktuelle
Speicherkartensteckplätze. 7x2/9x2-
8-PIN XDCR 8-Pin-Geber (nicht auf allen Modellen verfügbar)
POWER
Stromversorgung und NMEA
Erdungsschraube
GPSMAP 12x2 Touch/A12/12x2 Plus – Ansicht der
Anschlüsse
Die Anschlüsse und deren Anordnung sind je nach Modell
unterschiedlich.
SONAR
12-Pin-Geber (nicht auf allen Modellen verfügbar)
POWER
Stromversorgung und NMEA 0183-Netzwerk
Erdungsschraube
CVBS IN
Composite-Videoeingang
J1939
Motor- oder J1939 Netzwerk
ETHERNET
Garmin Marinenetzwerk
HDMI OUT
HDMI
Videoausgang
®
NMEA 2000
NMEA 2000 Netzwerk
Ansicht der Anschlüsse: GPSMAP 7x3 und GPSMAP
9x3
POWER
Stromversorgung und NMEA 0183-Netzwerk
ETHERNET Garmin Marinenetzwerk
J1939
J1939 Motornetzwerk
Erdungsschraube
CVBS IN
Composite-Videoeingang
SONAR
12-Pin-Geber (nicht auf allen Modellen verfügbar)
USB
Micro-USB für kompatiblen Garmin Kartenleser
NMEA 2000 NMEA 2000 Netzwerk
2 microSD Speicherkartensteckplätze; maximal 32 GB
1
Es wird nur die Verwendung kompatibler Garmin Kartenleser empfohlen. Es wird
nicht garantiert, dass Kartenleser von Drittanbietern vollständig kompatibel sind.
0183-Netzwerk
®
1
1
