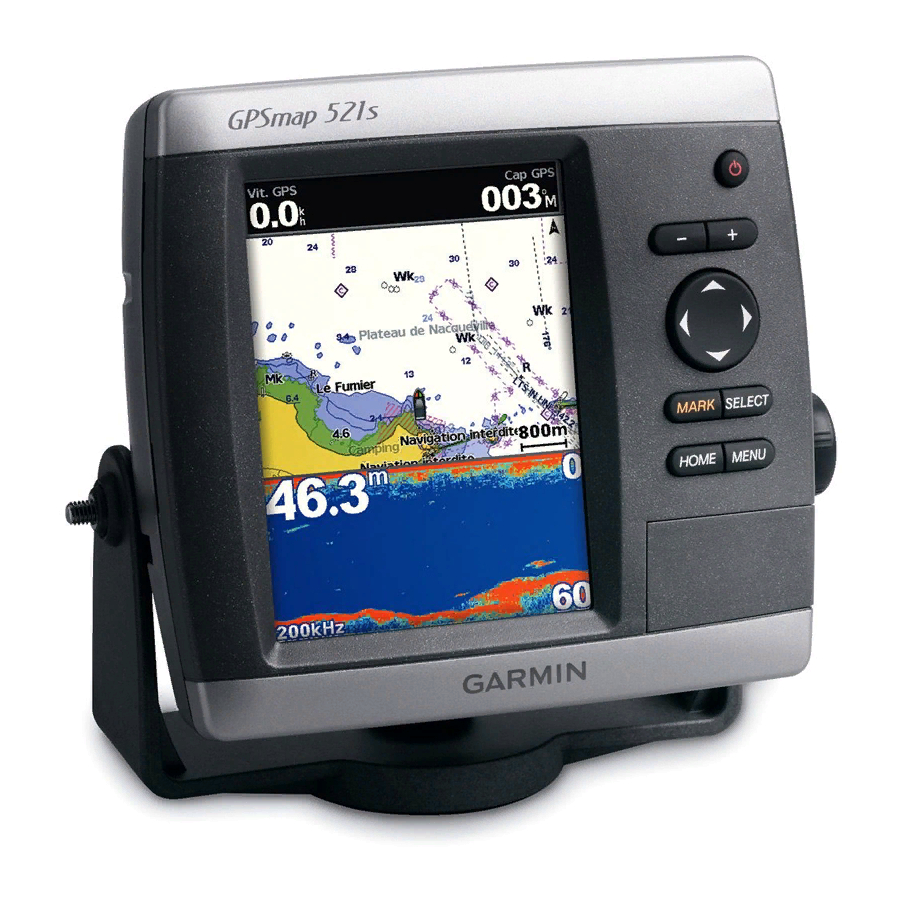

Der Plotter der Serie GPSMAP 400/500 muss vorschriftsgemäß im Einklang mit den nachstehenden Anweisungen installiert werden. Sie benötigen die
passenden Befestigungsmittel, Werkzeuge und Halterungen, die in jedem Abschnitt aufgeführt werden. Falls bei der Installation des Plotters Probleme
auftreten, wenden Sie sich an eine entsprechende Montagefirma oder an den Produktsupport von Garmin.
Vergewissern Sie sich vor dem Einbau des Plotters der Serie GPSMAP 400 oder 500, dass die im Lieferumfang aufgeführten Artikel enthalten sind. Nehmen
Sie bei fehlenden Teilen unverzüglich Kontakt mit Ihrem Garmin-Händler auf.
WARNUNG: Beachten Sie die wichtigen Sicherheits- und Produktinformationen, welche dem Gerät zusätzlich beiliegen.
WARNUNG: Tragen Sie beim Bohren, Schneiden und Sandstrahlen stets Schutzbrille, Gehörschutz und eine Staubmaske.
HiNWeiS: Prüfen Sie beim Bohren oder Schneiden immer die andere Seite der zu bearbeitenden Oberfläche.
So installieren und verwenden Sie den Plotter:
1. Wählen Sie den Montageort (Seite 2).
2. Montieren Sie den Plotter (Seite 2).
3. Installieren Sie, sofern vorhanden, den Schwinger (Seite 3).
4. Installieren Sie den Kabelbaum (Seite 6).
5. Schließen Sie den Plotter an ein NMEA 2000-Netzwerk an (optional, sofern vorhanden) (Seite 8).
6. Schließen Sie die Kabel an den Plotter an (Seite 9).
7. Testen Sie die Installation (Seite 9).
Plotter-Funktionsmatrix
Die Plotter der Serie GPSMAP 400/500 weisen je nach Modellnummer unterschiedliche Funktionen auf. Ermitteln Sie anhand dieser Matrix die jeweiligen
Funktionen und Installationsvoraussetzungen Ihres Plotters.
Plotter
GPSMAP 420/430/430x/440/440x/450
GPSMAP 520/525/530/535/540/545/550/555
GPSMAP 421/441/451
GPSMAP 431/531
GPSMAP 521/526/536/541/546/551/556
Oktober 2009
Installationsanweisungen für GPSMAP 400/500
190-01074-72, Überarb. B
NMEA 2000
NMEA 0183
Nein
Ja
Nein
Ja
Ja
Ja
Nein
Ja
Ja
Ja
Garmin-CANet
Echolot
Ja
nur „s"-Version
Ja
nur „s"-Version
Nein
nur „s"-Version
Nein
nur „s"-Version
Nein
nur „s"-Version
Gedruckt in Taiwan
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Garmin GPSMAP 420
Inhaltszusammenfassung für Garmin GPSMAP 420
- Seite 1 Befestigungsmittel, Werkzeuge und Halterungen, die in jedem Abschnitt aufgeführt werden. Falls bei der Installation des Plotters Probleme auftreten, wenden Sie sich an eine entsprechende Montagefirma oder an den Produktsupport von Garmin. Vergewissern Sie sich vor dem Einbau des Plotters der Serie GPSMAP 400 oder 500, dass die im Lieferumfang aufgeführten Artikel enthalten sind. Nehmen Sie bei fehlenden Teilen unverzüglich Kontakt mit Ihrem Garmin-Händler auf.
-
Seite 2: Auswählen Eines Montageortes
• eingelassene Montage: Verwenden Sie den optional erhältlichen Einbau-Montagesatz, um den Plotter in das Instrumentenbrett einzubauen. Weitere Informationen zum optional erhältlichen Einbau-Montagesatz finden Sie auf der Website www.garmin.com, oder wenden Sie sich diesbezüglich an Ihren lokalen Garmin-Händler. Aufgesetzte Montage des Plotters Verwenden Sie zur aufgesetzten Montage des Plotters die im Lieferumfang enthaltene Halterung. - Seite 3 HiNWeiS: Kürzen Sie weder die Anschlussleitung noch andere Teile des Schwingerkabels. Wenn das Schwingerkabel gekürzt wird, erlischt die Garantie. Das Kabel kann nicht aufgetrennt und an andere vorhandene Schwingerkabel (gleichgültig, ob von Garmin oder nicht) angeschlossen werden. Im Falle einer zu kurzen Anschlussleitung des Schwingers sind bei Ihrem Garmin-Händler Verlängerungskabel erhältlich.
- Seite 4 So montieren Sie den Schwinger an einen Heckspiegel: 1. Halten Sie die Schwingerhalterung an die gewünschte Position am Heckspiegel. Achten Sie darauf, dass der Schwinger parallel zur Wasserlinie ausgerichtet ist. Kennzeichnen Sie die Mitte der Löcher an der Schwingerhalterung. Geben Sie seetaugliches Befestigen Sie die Kabelhülse Dichtungsmittel auf alle des Schwingerkabels weit Schraubengewinde, damit kein über der Wasserlinie. Wasser in den Heckspiegel gelangen kann. Der Schwinger sollte bei einem Glasfaserrumpf , mm ( Zoll) bzw.
- Seite 5 6. Verlegen Sie das Schwingerkabel bis zum Plotter der Serie GPSMAP 400/500, und befestigen Sie es unter Verwendung von Kabelbindern am Motorschaft. Sie können den nach vorn zeigenden Teil der Schwingerhalterung (den Hohlraum für den Kabelbinder ausgenommen) mit Dichtmittel ausfüllen, um Schmutzansammlungen zu vermeiden. HiNWeiS: Zur Vermeidung von Schäden bei der Benutzung des Elektromotors darf das Kabel nicht zu straff sein. HiNWeiS: Verlegen Sie das Kabel nicht zusammen mit Elektroleitungen oder anderen elektrischen Störquellen. Innenmontage Um in den Rumpf kein Loch für einen Durchbruchs-Schwinger zu bohren, kann ein zur Montage am Heckspiegel vorgesehener Schwinger mit Epoxidharz innen im Boot angebracht werden (Innenmontage).
-
Seite 6: Installation Des Kabelbaums
HiNWeiS: Bei einem Anschluss unter normalen Bedingungen verwenden Sie nur die rote und die schwarze Leitung. Die anderen Leitungen müssen bei normalem Betrieb des Plotters nicht angeschlossen sein. Weitere Informationen zum Anschließen eines NMEA 0183- oder Garmin-CANet-kompatiblen Geräts finden Sie auf... - Seite 7 Anschließen eines Plotters der Serie GPSMAP 400/500 an ein NMEA 0183-Standardgerät So schließen Sie den Kabelbaum an ein NMEA 0183-Gerät an: 1. Bei Garmin-Geräten dienen die Masseleitungen (schwarz) als NMEA 0183-Masse und müssen an demselben Anschluss wie die NMEA 0183-Masseleitung des NMEA 0183-Gerätes angeklemmt werden. Die Leitungskennzeichnung des NMEA 0183-Gerätes finden Sie im betreffenden Schaltplan. 2. Verbinden Sie die blaue Leitung (NMEA 0183-Ausgang 1) des GPSMAP 400/500-Kabelbaums mit der NMEA 0183-Eingangsleitung (Rx/A +) am Kabelbaum des NMEA 0183-Gerätes. Verbinden Sie die braune Leitung (NMEA 0183-Eingang 1) mit der NMEA-Ausgangsleitung (Tx/A +) am Kabelbaum...
-
Seite 8: Anschließen Des Plotters An Ein Nmea 2000-Netzwerk
™ können wie an Ihrem kompatiblen Echolot bzw. Fishfinder von Garmin. HiNWeiS: Um das Garmin-CANet zusammen mit Ihrem Gerät nutzen zu können, müssen Sie die optionale CANet-Ausstattung erwerben. Wenden Sie sich an Ihren Garmin-Händler, oder besuchen Sie die Internetseite www.garmin.com. -
Seite 9: Anschließen Der Kabel An Den Plotter
XM-Antenne mit Audioadapter (separat erhältlich) ➎ Kompatible XM-Antenne (separat erhältlich) GPSMAP 420, 430, 431, 440 und 450 GPSMAP 530, 535, 540 und 545 ➋ ➊ ➋ ➌ GPSMAP 521, 541, 551 GPSMAP 526, 536, 546 und 556 Testen der Installation Um den Plotter zum ersten Mal einzuschalten, halten Sie die EINSCHALTTASTE gedrückt, bis Sie einen Signalton hören und sich das Gerät einschaltet. -
Seite 10: Technische Daten
Gewicht: Serie 400: 560 g (1,30 lb) Kalt**: Ca. 45 Sekunden Serie 500: 800 g (1,75 lb) GPSMAP 421/431/441/451 (s) Anzeige: GPSMAP 420/421/430/440/431/441/450/451 (s): 10,6 cm GPSMAP 521/526/531/536/541/546/551/556 (s): (4,0 Zoll) diagonal, QVGA-Display mit verstellbarer Helligkeit, 320 × 234 Pixel. - Seite 11 Echolot Leistung: 1 kW-Schwinger, 1.000 W (eff.), 8.000 W (Spitze-Spitze)**; Zweifrequenz, 500 W eff., 4.000 W (Spitze-Spitze); Doppelsendekegel, 400 W (eff.), 3.200 W (Spitze-Spitze) Frequenz: 50/200 kHz (Zweifrequenz und 1 kW), 80/200 kHz (Doppelsendekegel) tiefe: 762 m (2.500 Fuß) (1 kW), 457 m (1.500 Fuß) (Zweifrequenz), 274 m (900 Fuß) (Doppelsendekegel)*** * Durchschnittliche Erfassungszeiten für stationären Empfänger mit freier Sicht zum Himmel.
