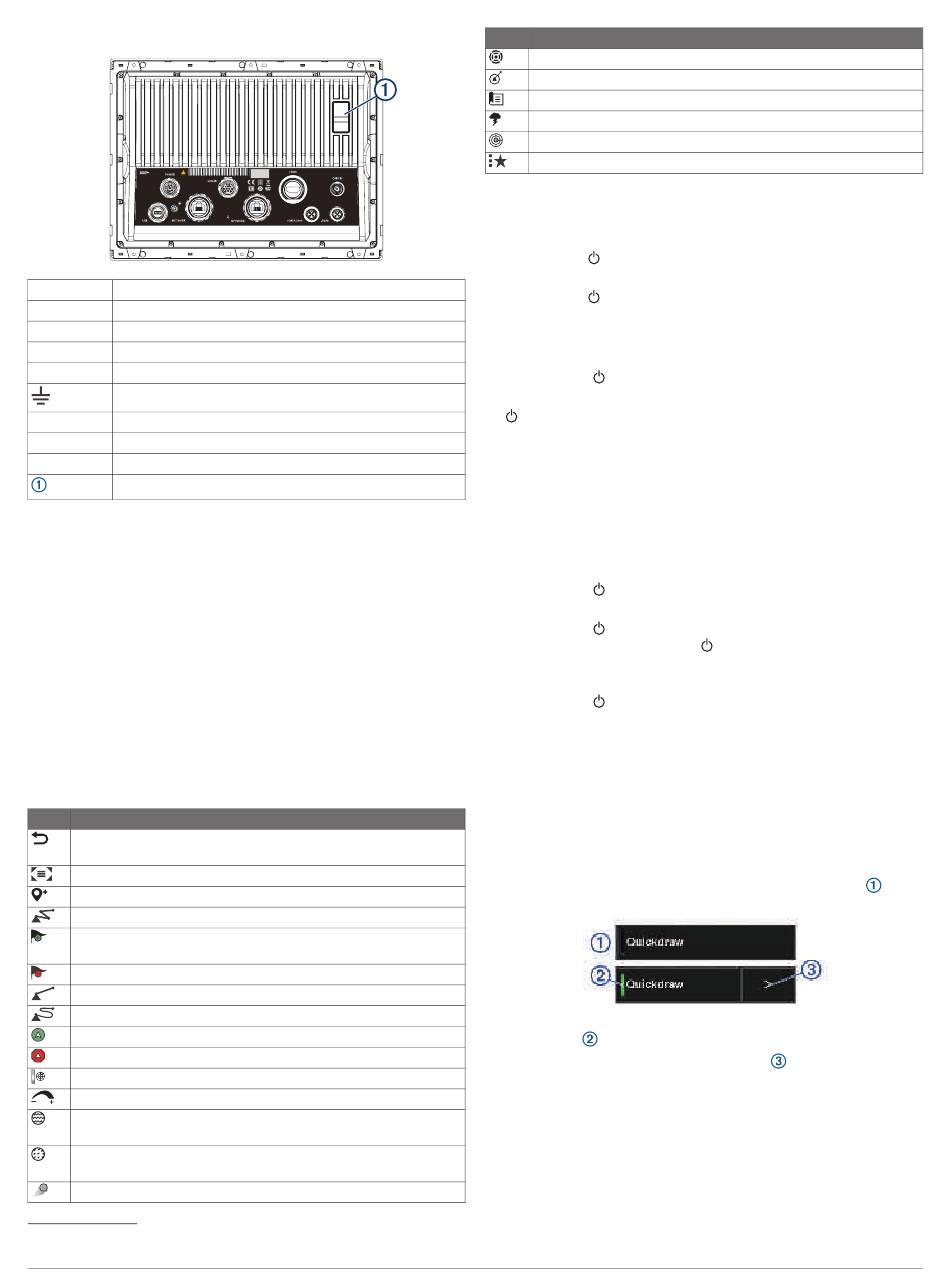

Ansicht der Anschlüsse: GPSMAP 12x3
POWER
Stromversorgung und NMEA 0183-Netzwerk
SONAR
12-Pin-Geber (nicht auf allen Modellen verfügbar)
HDMI OUT
HDMI Videoausgang
CVBS IN
Composite-Videoeingang
USB
Micro-USB für kompatiblen Garmin Kartenleser
Erdungsschraube
ETHERNET Garmin Marinenetzwerk
NMEA 2000 NMEA 2000 Netzwerk
J1939
Motor- oder J1939 Netzwerk
2 microSD Speicherkartensteckplätze; maximal 32 GB
Verwenden des Touchscreens
• Tippen Sie auf den Bildschirm, um ein Element auszuwählen.
• Ziehen oder fahren Sie mit dem Finger über den Bildschirm,
um die Ansicht zu verschieben oder einen Bildlauf
durchzuführen.
• Ziehen Sie zwei Finger von außen nach innen zusammen,
um die Ansicht zu verkleinern.
• Ziehen Sie zwei Finger von innen nach außen auseinander,
um die Ansicht zu vergrößern.
Bildschirmschaltflächen
Diese Bildschirmschaltflächen werden möglicherweise auf
einigen Seiten und Funktionen angezeigt. Einige Schaltflächen
sind nur auf einer Kombinationsseite oder in einem SmartMode
Layout verfügbar oder wenn Zubehör angeschlossen ist, z. B.
ein Radargerät.
Taste Funktion
Löscht die Symbole auf der Seite und zentriert das Schiff wieder
in der Mitte der Seite
Öffnet eine Vollbildansicht des Elements
Erstellt einen neuen Wegpunkt
Erstellt eine Route mit Kursänderungen zum Ziel
Fügt der Route an der ausgewählten Position eine Kursände-
rung hinzu
Entfernt die zuletzt hinzugefügte Kursänderung aus der Route
Erstellt eine direkte Route ohne Kursänderungen zum Ziel
Erstellt eine Auto Guidance-Route zum Ziel
Beginnt die Navigation
Beendet die Navigation
Stoppt und startet den Radar-Sendebetrieb
Öffnet das Menü zum Anpassen der Radarverstärkung
Öffnet das Menü zum Anpassen von Seegangsstörungen auf
der Radarseite
Öffnet das Menü zum Anpassen von Störungen durch Regen
auf der Radarseite
Aktiviert und deaktiviert die Radar-Echospuren
1
Es wird nur die Verwendung kompatibler Garmin Kartenleser empfohlen. Es wird
nicht garantiert, dass Kartenleser von Drittanbietern vollständig kompatibel sind.
2
Taste Funktion
Erfasst ein Radarziel und beginnt mit dessen Verfolgung
Zeigt die VRM/EBL an und richtet sie ein
Öffnet das Menü für die Seite oder Funktion
Öffnet das Menü Wetter für die Seite oder Funktion
Öffnet das Menü Radar für die Seite oder Funktion
Öffnet das Menü Voreinstellungen für die Seite oder Funktion
Sperren und Entsperren des Touchscreens
Sie können den Touchscreen sperren, um unbeabsichtigte
Eingaben zu vermeiden.
1
Wählen Sie
sperren.
2
Wählen Sie , um das Display zu entsperren.
Tipps und Kurzbefehle (Multifunktionsan-
zeigen)
1
• Drücken Sie , um den Kartenplotter einzuschalten.
• Drücken Sie auf einer beliebigen Seite wiederholt die Taste
, um die Helligkeitsstufen zu durchblättern (sofern
verfügbar). Dies bietet sich an, wenn die Helligkeit so gering
ist, dass Sie die Seite nicht sehen können.
• Wählen Sie auf einem beliebigen Bildschirm die Option Start,
um zur Startseite zurückzukehren.
• Wählen Sie Menü, um weitere Einstellungen für diese Seite
zu öffnen.
• Wählen Sie Menü, um das Menü zu schließen, wenn Sie
fertig sind.
• Drücken Sie , um zusätzliche Optionen zu öffnen, z. B. zum
Sperren des Touchscreens.
• Drücken Sie , und wählen Sie Ein/Aus > System
abschalten, oder halten Sie
System abschalten ausgefüllt ist, um den Kartenplotter
auszuschalten (sofern verfügbar).
• Drücken Sie , und wählen Sie Ein/Aus > Ruhezust. Stat.,
um den Standby-Modus des Kartenplotters zu aktivieren
(sofern verfügbar).
• Bei einigen Modellen können Sie im Hauptmenü auf den
™
Kategorieschaltflächen rechts auf der Seite nach oben oder
nach unten streichen, um die zusätzlichen Schaltflächen
anzuzeigen.
Auf einigen Modellen sind nicht alle Kategorieschaltflächen
sichtbar. Die Pfeile über oder unter den Schaltflächen deuten
darauf hin, dass nicht alle Schaltflächen sichtbar sind.
• Wählen Sie auf einigen Menüschaltflächen die Taste
die Option zu aktivieren.
Ein grünes Licht auf einer Option zeigt an, dass die Option
aktiviert ist
• Sofern verfügbar, wählen Sie den Pfeil
öffnen.
Zugriff auf Benutzerhandbücher über den
Kartenplotter
1
Wählen Sie Info > Benutzerhandbuch.
2
Wählen Sie ein Handbuch.
3
Wählen Sie Offen.
> Touchscreen sperren, um das Display zu
gedrückt, bis die Leiste
.
, um
, um das Menü zu
