Diese Funktion gilt für Panoptix Geber in den FrontVü, LiveVü
Forward und RealVü 3D Forward-Echolotansichten.
1

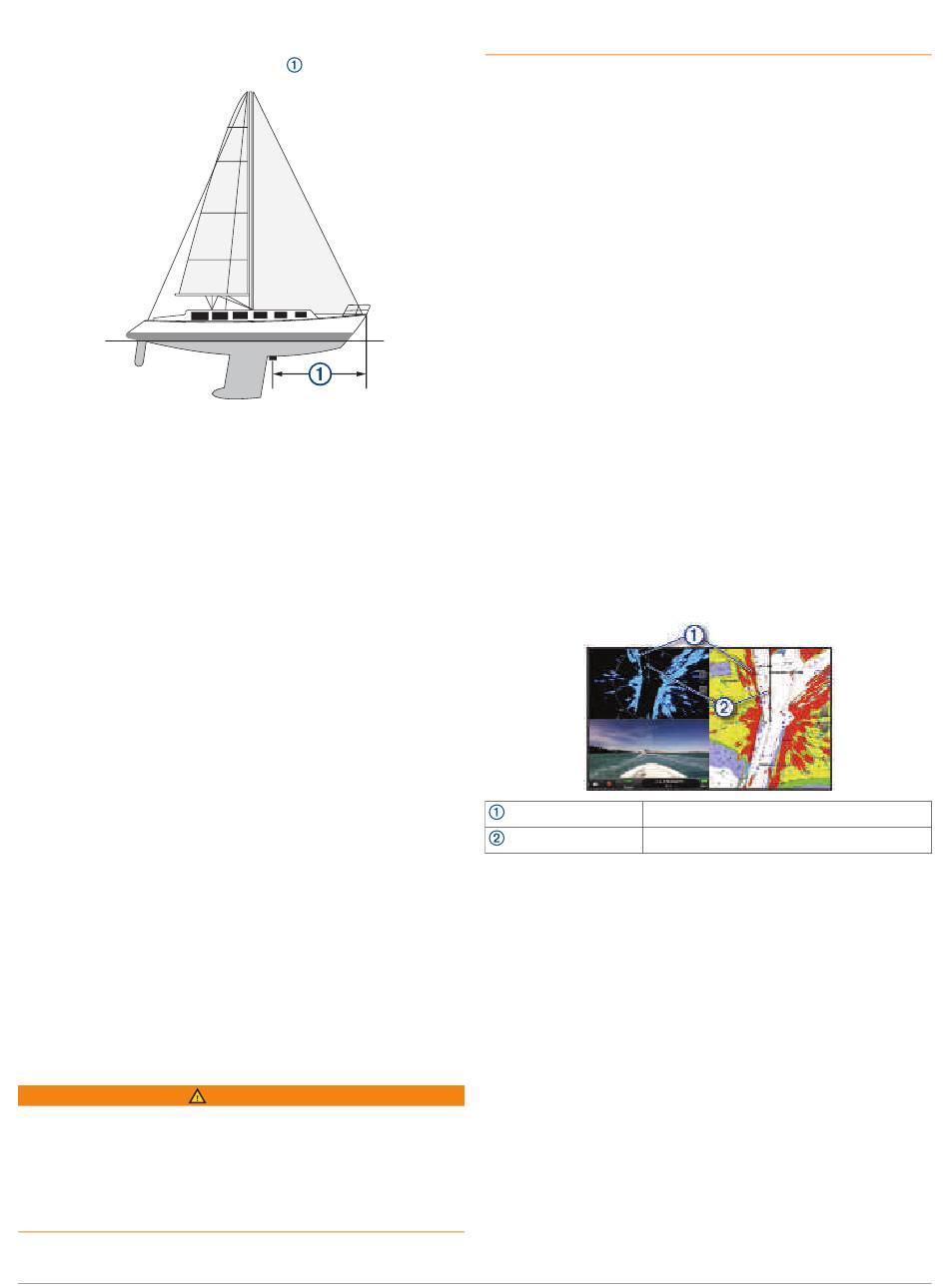

Messen Sie die horizontale Distanz
2
Wählen Sie in einer entsprechenden Echolotansicht die
Option Menü > Echoloteinstellungen > Installation >
Bugversatz.
3
Geben Sie die gemessene Distanz ein, und wählen Sie
Fertig.
In der entsprechenden Echolotansicht verschiebt sich die
Reichweite nach vorne um die eingegebene Distanz.
Kalibrieren des Kompasses
Zum Kalibrieren des Kompasses muss der Geber am Schaft in
einem ausreichenden Abstand zum Elektro-Bootsmotor
installiert werden, um magnetische Störungen zu vermeiden.
Außerdem muss er sich im Wasser befinden. Die Kalibrierung
muss so gut sein, dass der interne Kompass aktiviert wird.
HINWEIS: Zum Verwenden des Kompasses müssen Sie den
Geber am Heckspiegel oder am Schaft des Elektro-Bootsmotors
montieren. Der Kompass funktioniert u. U. nicht, wenn der
Geber am Motor montiert wird.
HINWEIS: Sie erzielen die besten Ergebnisse mit einem
Steuerkurssensor wie dem SteadyCast
Steuerkurssensor zeigt die Richtung an, in die der Geber in
Relation zum Boot weist.
HINWEIS: Die Kompasskalibrierung ist nur für Geber mit einem
internen Kompass verfügbar, z. B. für den PS21-TR Geber.
Sie können das Boot vor der Kalibrierung wenden, allerdings
müssen Sie das Boot während der Kalibrierung 1,5-mal drehen.
1
Wählen Sie in einer entsprechenden Echolotansicht die
Option Menü > Echoloteinstellungen > Installation.
2
Wählen Sie bei Bedarf die Option AHRS verw., um den
AHRS-Sensor zu aktivieren.
3
Wählen Sie Kompasskalibrierung.
4
Folgen Sie den Anweisungen auf dem Display.
Das Marineradar sendet Mikrowellenenergie aus, die für
Menschen und Tiere gesundheitsschädigend sein kann.
Überzeugen Sie sich vor dem Einschalten des Radars davon,
dass der Bereich um die Radarantenne frei ist. Das Radar
sendet den Sendekegel etwa 12° über und 12° unter einer Linie,
die sich horizontal von der Mitte der Radarantenne aus
erstreckt.
Blicken Sie, während das Radar sendet, nicht aus unmittelbarer
Nähe direkt auf die Antenne, um mögliche Personenschäden zu
40
vom Geber zum Bug.
Steuerkurssensor. Der
™
Radar
WARNUNG
vermeiden. Die Augen reagieren besonders empfindlich auf
elektromagnetische Energie.
Wenn Sie den kompatiblen Kartenplotter an ein optionales
Marineradar von Garmin anschließen, z. B. an ein GMR
Fantom
6 oder ein GMR 24 xHD Radar, können Sie mehr
™
Informationen zur Umgebung anzeigen.
Das Radar sendet Mikrowellenenergie in Form eines schmalen
Sendekegels aus, während sich die Radarantenne um 360°
dreht. Wenn die Mikrowellen auf ein Ziel treffen, werden sie
teilweise zum Radar reflektiert.
Radarauswertung
Das Lesen und die Auswertung der Radaranzeige erfordert
Übung. Je mehr Sie das Radar verwenden, desto besser
werden Sie in der Verwendung, um sich in wichtigen Momenten
auf die Radaranzeige verlassen zu können.
Das Radar kann in vielen Situationen hilfreich sein,
beispielsweise um bei eingeschränkter Sicht (z. B. im Dunkeln
oder bei Nebel) Kollisionen zu vermeiden, um das Wetter im
Auge zu behalten, um zu sehen, was sich vor Ihnen befindet,
und um Vögel und Fische zu finden.
Die Radarüberlagerung kann die Auswertung der Radaranzeige
vereinfachen, da in diesem Fall die Radarsignale überlagert auf
der Karte angezeigt werden. So können Sie besser
unterscheiden, ob es sich um das Radarsignal einer
Landmasse, einer Brücke oder einer Regenwolke handelt. Die
Anzeige von AIS-Schiffen auf der Radarüberlagerung kann
Ihnen ebenfalls dabei helfen, Merkmale auf der Radaranzeige
zu identifizieren.
In der folgenden Abbildung ist die Radarüberlagerung aktiviert.
Auch ein Videosignal ist abgebildet. Es ist einfach, einige
Objekte auf der Radarseite zu identifizieren.
Land
Schiff
Radarüberlagerung
Wenn Sie den Kartenplotter an ein optionales Marineradar von
Garmin anschließen, können Sie Radarinformationen auf der
Navigationskarte oder der Angelkarte überlagert darstellen.
Daten werden auf der Radarüberlagerung basierend auf dem
zuletzt verwendeten Radarmodus angezeigt, und alle auf die
Radarüberlagerung angewendeten Einstellungskonfigurationen
werden auch auf den zuletzt verwendeten Radarmodus
angewendet.
Radarüberlagerung und Ausrichtung von Kartendaten
Bei der Verwendung der Radarüberlagerung richtet der
Kartenplotter Radardaten mit Kartendaten auf der Basis des
Steuerkurses des Schiffs aus, der sich standardmäßig nach den
Daten eines magnetischen Steuerkurssensors richtet, der über
ein NMEA 0183- oder NMEA 2000 Netzwerk angeschlossen ist.
Wenn kein Steuerkurssensor verfügbar ist, wird der Steuerkurs
des Schiffs anhand von GPS-Verfolgungsdaten berechnet.
GPS-Verfolgungsdaten zeigen die Richtung an, in die sich das
Schiff bewegt, und nicht die Richtung, in die das Schiff weist.
Wenn das Schiff aufgrund von Strömung oder Wind zurück oder
zur Seite treibt, ist die Radarüberlagerung möglicherweise nicht
™
Radar
