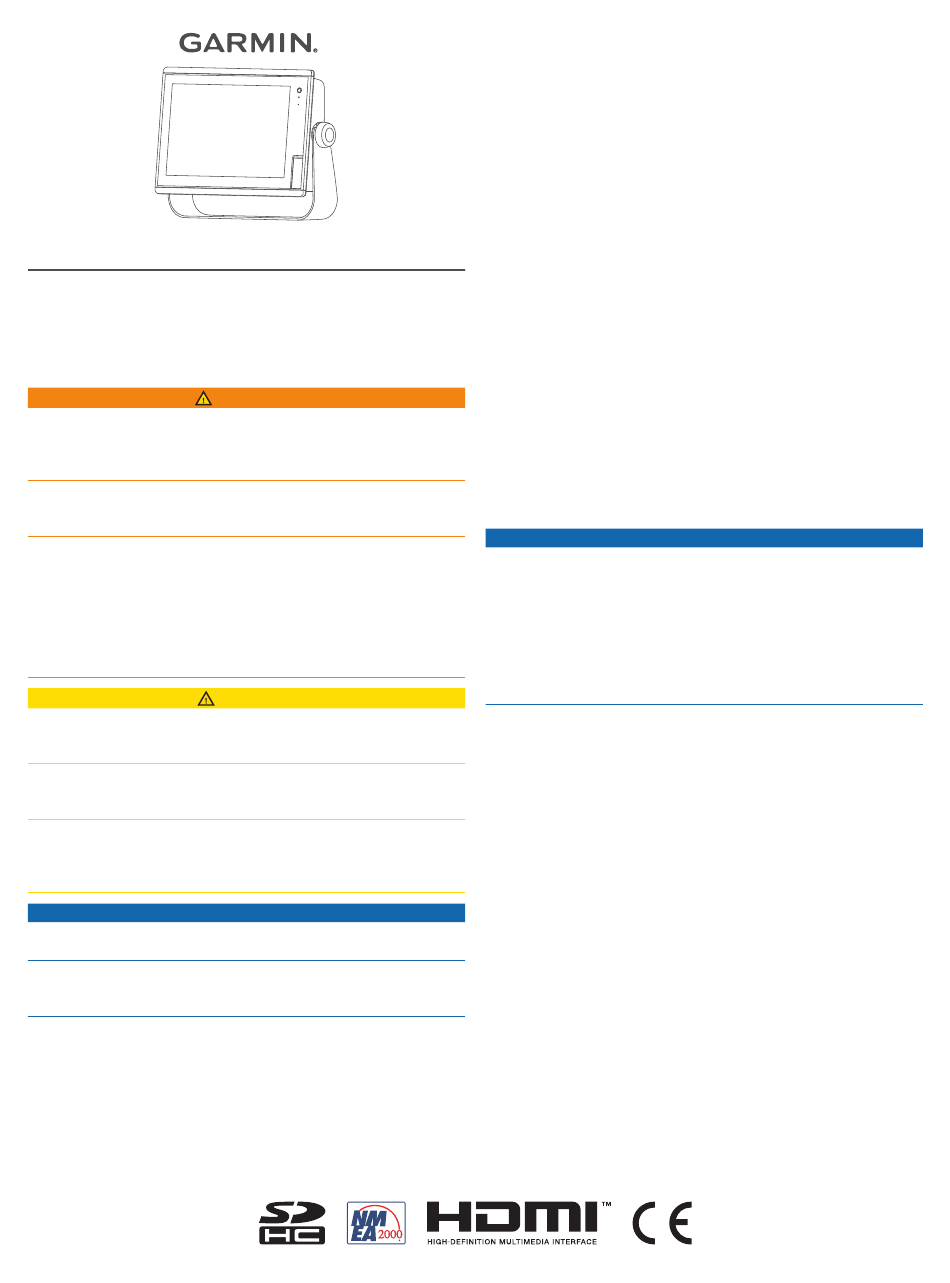

Garmin GPSMAP 12X2 PLUS Installationshandbuch

GPSMAP
INSTALLATIONSANWEISUNGE
Wichtige Sicherheitsinformationen
Wenn Sie die Warnungen, Vorsichtshinweise und Hinweise
nicht beachten, könnte es zu Personenschäden, Schäden am
Boot oder am Gerät oder zu einer schlechten Leistung des
Produkts kommen.
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung "Wichtige Sicherheits- und
Produktinformationen", die dem Produkt beiliegt.
Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den
leitungsinternen Sicherungshalter. Vermeiden Sie mögliche
Verletzungen oder Produktschäden durch Feuer oder
Überhitzung, indem Sie darauf achten, dass die richtige
Sicherung eingesetzt ist (siehe technische Daten zum Produkt).
Darüber hinaus erlischt die Garantie des Produkts, wenn Sie
das Netzkabel anschließen und nicht die richtige Sicherung
eingesetzt ist.
Tragen Sie zum Vermeiden möglicher Personenschäden beim
Bohren, Schneiden und Schleifen immer Schutzbrille,
Gehörschutz und eine Staubschutzmaske.
Zum Vermeiden möglicher Personenschäden oder Schäden am
Gerät oder am Boot trennen Sie die Stromversorgung des
Boots, bevor Sie mit der Installation des Geräts beginnen.
Zum Vermeiden möglicher Personenschäden oder Schäden am
Gerät oder Boot stellen Sie vor der Herstellung der
Stromversorgung des Geräts sicher, dass es ordnungsgemäß
geerdet ist. Folgen Sie dabei den Anweisungen in der Anleitung.
Zum Erzielen der bestmöglichen Leistung muss das Gerät
gemäß diesen Anweisungen installiert werden.
Prüfen Sie beim Bohren oder Schneiden immer, was sich auf
der anderen Seite der Oberfläche befindet, um Schäden am
Boot zu vermeiden.
Lesen Sie die gesamten Installationsanweisungen, bevor Sie mit
der Installation beginnen. Sollten bei der Installation Probleme
auftreten, wenden Sie sich an den Support von Garmin
Kontaktaufnahme mit dem Support von Garmin
• Unter support.garmin.com
Informationen, beispielsweise Produkthandbücher, häufig
gestellte Fragen, Videos und Support.
November 2020
12X2 PLUS
®
N
WARNUNG
ACHTUNG
HINWEIS
finden Sie Unterstützung und
• Nutzen Sie als Kunde in den USA die Rufnummern
+1-913-397-8200 oder +1-800-800-1020.
• Nutzen Sie als Kunde in Großbritannien die Rufnummer
0808 238 0000.
• Nutzen Sie als Kunde in Europa die Rufnummer
+44 (0) 870 850 1241.
Software-Update
Nach der Installation müssen Sie evtl. die Software des
Kartenplotters aktualisieren. Anweisungen zum Aktualisieren der
Software finden Sie im Benutzerhandbuch unter
www.garmin.com/manuals/GPSMAP12x2Plus.
Erforderliches Werkzeug
• Bohrmaschine und Bohrer
◦ Montage mit Haltebügel: Für die Montagefläche geeignete
Bohrer und Montagesatz
◦ Bündige Montage: Bohrer mit einer Größe von 13 mm
1
( / Zoll), 6 mm (
2
Annietmutter) oder 3,2 mm (
• Kreuzschlitzschraubendreher Nr. 2
• Stichsäge
• Feile und Sandpapier
• Seewassertaugliches Dichtungsmittel (empfohlen)
Hinweise zur Montage
Montieren Sie das Gerät an einem Ort, an dem es keinen
extremen Temperaturen oder Umweltbedingungen ausgesetzt
ist. Der Temperaturbereich für dieses Gerät ist in den
technischen Daten zum Produkt aufgeführt. Eine längere
Lagerung oder ein längerer Betrieb bei Temperaturen über dem
angegebenen Temperaturbereich kann zu einem Versagen des
Geräts führen. Schäden durch extreme Temperaturen und
daraus resultierende Folgen sind nicht von der Garantie
abgedeckt.
Beachten Sie bei der Auswahl eines Montageorts folgende
Hinweise.
• Der Montageort sollte während der Bootsführung eine
optimale Sicht auf das Gerät gewähren.
• Der Montageort sollte einfachen Zugriff auf alle Schnittstellen
des Geräts ermöglichen, z. B. Tastatur, Touchscreen und
Kartenleser (sofern verfügbar).
• Der Montageort muss sich für das Gewicht des Geräts
eignen und das Gerät vor übermäßigen Vibrationen und
Erschütterungen schützen.
• Damit es nicht zu Interferenzen mit Magnetkompassen
kommt, muss bei der Montage des Geräts der in den
technischen Daten zum Produkt aufgeführte
Sicherheitsabstand zum Kompass eingehalten werden.
• Der Montageort muss ausreichend Platz für die Verlegung
und den Anschluss aller Kabel bieten.
• Beim Montageort darf es sich nicht um eine ebene,
horizontale Fläche handeln. Der Montageort sollte einen
vertikalen Winkel aufweisen.
.
®
Der Montageort und der Betrachtungswinkel sollten vor der
Montage des Geräts getestet werden. Bei hohen
Betrachtungswinkeln über- und unterhalb des Displays ist die
Bilddarstellung u. U. schlecht.
GUID-022650BF-251A-40C8-976C-7A64D0AC315B v2
1 9
/ Zoll) und 3,6 mm ( / Zoll) (mit
4 64
1
/ Zoll; ohne Annietmutter)
8
HINWEIS
