Einführung
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung "Wichtige Sicherheits- und
Produktinformationen", die dem Produkt beiliegt.
Alle auf dem Kartenplotter angezeigten Routen- und
Navigationslinien dienen lediglich der allgemeinen
Routenführung oder der Identifizierung der richtigen Fahrrinnen.
Folgen Sie diesen Linien nicht genau. Orientieren Sie sich bei
der Navigation stets an den Seezeichen und an den
Bedingungen auf dem Wasser, um eine Grundberührung oder
Hindernisse zu vermeiden, die zur Beschädigung des Bootes,
zu Personenschäden oder zum Tod führen könnten.
HINWEIS: Es sind nicht alle Funktionen auf allen Modellen
verfügbar.
Die Garmin
Website unter
®
Informationen zu Ihrem Produkt. Auf den Supportseiten erhalten
Sie Antworten auf häufig gestellte Support-Fragen und können
Software- und Karten-Updates herunterladen. Außerdem stehen
Informationen zur Kontaktaufnahme mit dem Support von
Garmin zur Verfügung, falls Fragen auftreten.

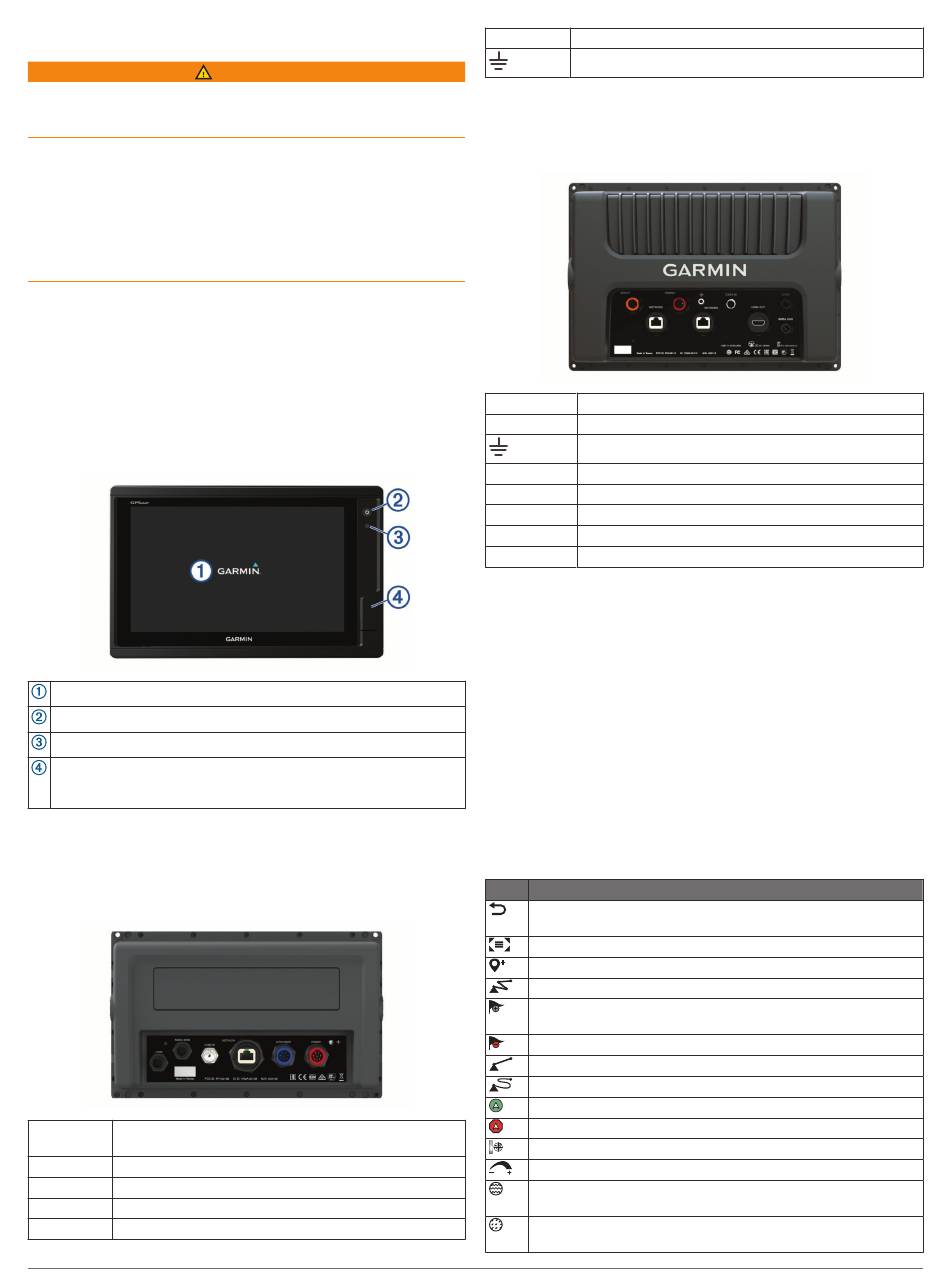

Übersicht über das Gerät
Touchscreen
Einschalttaste
Sensor für die automatische Hintergrundbeleuchtung
12x2/A12-Modelle: 2 SD
®
Modelle: 2 microSD
Speicherkartensteckplätze. Maximale Karten-
®
größe von 32 GB.
GPSMAP 7x2/7x2 Plus und GPSMAP 9x2/9x2 Plus –
Ansicht der Anschlüsse
Die Anschlüsse und deren Anordnung sind je nach Modell
unterschiedlich. Dieses Bild und diese Tabelle beziehen sich auf
ein GPSMAP 922xs Plus Modell.
J1939
J1939 Motornetzwerk (nicht auf allen Modellen
verfügbar)
NMEA 2000 NMEA 2000
®
Netzwerk
CVBS IN
Composite-Videoeingang
ETHERNET Garmin Marinenetzwerk
8-PIN XDCR 8-Pin-Geber (nicht auf allen Modellen verfügbar)
Einführung
WARNUNG
support.garmin.com
bietet aktuelle
Speicherkartensteckplätze. 7x2/9x2-
POWER
Stromversorgung und NMEA
Erdungsschraube
GPSMAP 12x2 Touch/A12/12x2 Plus – Ansicht der
Anschlüsse
Die Anschlüsse und deren Anordnung sind je nach Modell
unterschiedlich.
SONAR
12-Pin-Geber (nicht auf allen Modellen verfügbar)
POWER
Stromversorgung und NMEA 0183-Netzwerk
Erdungsschraube
CVBS IN
Composite-Videoeingang
J1939
Motor- oder J1939 Netzwerk
ETHERNET
Garmin Marinenetzwerk
HDMI OUT
HDMI
Videoausgang
®
NMEA 2000
NMEA 2000 Netzwerk
Verwenden des Touchscreens
• Tippen Sie auf den Bildschirm, um ein Element auszuwählen.
• Ziehen oder fahren Sie mit dem Finger über den Bildschirm,
um die Ansicht zu verschieben oder einen Bildlauf
durchzuführen.
• Ziehen Sie zwei Finger von außen nach innen zusammen,
um die Ansicht zu verkleinern.
• Ziehen Sie zwei Finger von innen nach außen auseinander,
um die Ansicht zu vergrößern.
Bildschirmschaltflächen
Diese Bildschirmschaltflächen werden möglicherweise auf
einigen Seiten und Funktionen angezeigt. Einige Schaltflächen
sind nur auf einer Kombinationsseite oder in einem SmartMode
Layout verfügbar oder wenn Zubehör angeschlossen ist, z. B.
ein Radargerät.
Taste Funktion
Löscht die Symbole auf der Seite und zentriert das Schiff wieder
in der Mitte der Seite
Öffnet eine Vollbildansicht des Elements
Erstellt einen neuen Wegpunkt
Erstellt eine Route mit Kursänderungen zum Ziel
Fügt der Route an der ausgewählten Position eine Kursände-
rung hinzu
Entfernt die zuletzt hinzugefügte Kursänderung aus der Route
Erstellt eine direkte Route ohne Kursänderungen zum Ziel
Erstellt eine Auto Guidance-Route zum Ziel
Beginnt die Navigation
Beendet die Navigation
Stoppt und startet den Radar-Sendebetrieb
Öffnet das Menü zum Anpassen der Radarverstärkung
Öffnet das Menü zum Anpassen von Seegangsstörungen auf
der Radarseite
Öffnet das Menü zum Anpassen von Störungen durch Regen
auf der Radarseite
0183-Netzwerk
®
™
