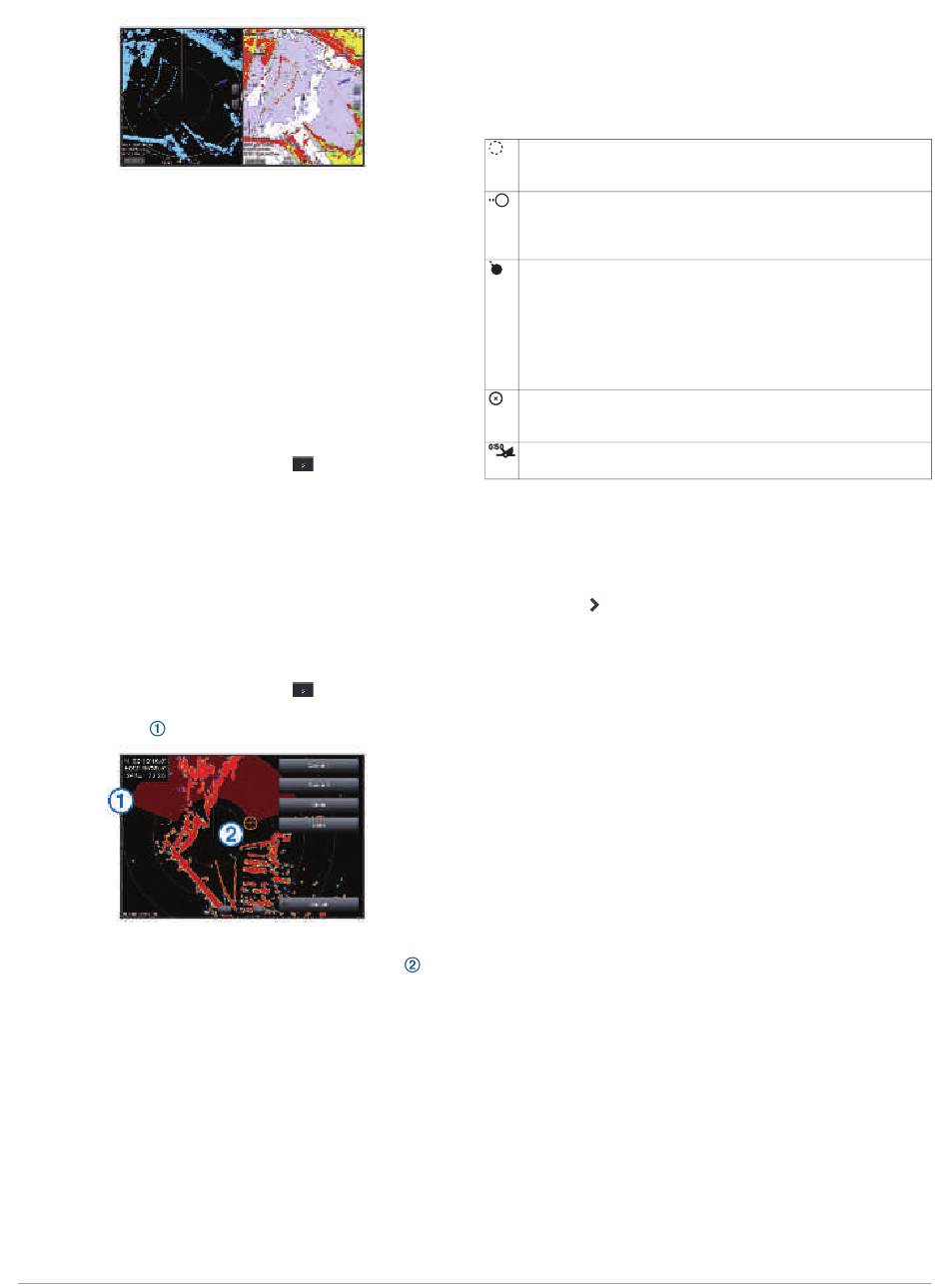

Aktivieren von Schutzbereichen

Sie können eine Schutzbereich aktivieren, damit Sie gewarnt
werden, wenn ein Objekt in einen festgelegten Bereich um das
Schiff eintritt.
Wählen Sie auf einem Radarbildschirm die Option Menü >
Radaroptionen > Schutzbereich.
Definieren von kreisförmigen Schutzbereichen
Zum Definieren der Grenzen des Schutzbereichs müssen Sie
zunächst einen Schutzbereich aktivieren
Schutzbereichen, Seite 42).
Sie können einen kreisförmigen Schutzbereich definieren, der
das Schiff vollständig umschließt.
1
Wählen Sie auf einer Radarseite die Option Menü >
Radaroptionen > Schutzbereich >
2
Wählen Sie die Position des äußeren Schutzbereichs.
3
Wählen Sie die Position des inneren Schutzbereichs, um die
Breite des Schutzbereichs zu definieren.

Definieren von parziellen Schutzbereichen

Zum Definieren der Grenzen des Schutzbereichs müssen Sie
zunächst einen Schutzbereich aktivieren
Schutzbereichen, Seite 42).
Sie können die Grenzen eines Schutzbereichs festlegen, der
das Schiff nicht vollständig umschließt.
1
Wählen Sie auf einer Radarseite die Option Menü >
Radaroptionen > Schutzbereich >
2
Tippen Sie auf die Position der Ecke des äußeren
Schutzbereichs , und ziehen Sie sie.
3
Wählen Sie Ecke 2.
4
Wählen Sie die Position des inneren Schutzbereichs
die Breite des Schutzbereichs zu definieren.
5
Wählen Sie Fertig.

MARPA

MARPA (Mini Automatic Radar Plotting Aid) ermöglicht die
Identifizierung und Verfolgung von Objekten und wird vorrangig
zur Vermeidung von Kollisionen genutzt. Damit Sie MARPA
verwenden können, müssen Sie einem Ziel eine MARPA-
Markierung zuweisen. Das Radarsystem verfolgt das markierte
Objekt automatisch und stellt Informationen zu diesem Objekt
bereit, z. B. Bereich, Peilung, Geschwindigkeit, GPS-Steuerkurs,
nächste Annäherung sowie Zeit zur nächsten Annäherung.
MARPA zeigt den Status aller markierten Objekte an (Suche,
Verloren, Tracking, Gefährlich), und der Plotter kann einen
Kollisionsalarm ausgeben, wenn das Objekt in den
Sicherheitsbereich einfährt.
42
(Aktivieren von
> Kreis.
(Aktivieren von
> Ecke 1.
, um
Bevor Sie MARPA verwenden können, muss ein
Steuerkurssensor angeschlossen sein und ein aktives GPS-
Signal empfangen werden. Der Steuerkurssensor muss die
NMEA 2000 Parameter-Gruppennummer (PGN) 127250 oder
den NMEA 0183-Ausgabesatz HDM bzw. HDG bereitstellen.

MARPA-Zielsymbole

Ein Ziel wird erfasst. Konzentrische Kreise mit gestrichelten
grünen Linien werden vom Ziel abgestrahlt, während es vom
Radar erfasst wird.
Das Ziel wurde erfasst. Ein durchgehender grüner Kreis kenn-
zeichnet die Position eines Ziels, das vom Radar erfasst wurde.
Eine gestrichelte grüne Linie am Kreis kennzeichnet den voraus-
sichtlichen Kurs über Grund bzw. den GPS-Steuerkurs des Ziels.
Ein gefährliches Ziel ist in Reichweite. Ein roter Kreis blinkt vom
Ziel. Zudem ertönt ein Alarm, und eine Meldung wird angezeigt.
Nach der Bestätigung des Alarms kennzeichnet ein ausgefüllter
roter Punkt mit einer gestrichelten roten Linie die Position und den
voraussichtlichen Kurs über Grund bzw. den GPS-Steuerkurs des
Ziels. Wenn für den Sicherheitszonen-Kollisionsalarm die Option
Aus gewählt wurde, blinkt das Ziel, jedoch ertönt kein akustischer
Alarm, und die Meldung wird nicht angezeigt.
Das Ziel wurde verloren. Ein durchgehender grüner Kreis mit
einem X in der Mitte gibt an, dass das Radar das Ziel nicht
erfassen konnte.
Der nächste Annäherungspunkt sowie die Zeit zum nächsten
Annäherungspunkt zu einem gefährlichen Ziel.

Automatisches Erfassen von MARPA-Zielen

Sie können MARPA-Ziele automatisch basierend auf
MotionScope, Schutzbereichen oder Grenzen erfassen.
1
Wählen Sie auf einer Radarseite die Option Menü > Ebenen
> Andere Schiffe > MARPA > Auto-Erfassung.
2
Wählen Sie , und passen Sie zusätzliche Einstellungen an
(optional).

Zuweisen von MARPA-Markierungen an Objekten

Bevor Sie MARPA verwenden können, muss ein
Steuerkurssensor angeschlossen sein und ein aktives GPS-
Signal empfangen werden. Der Steuerkurssensor muss die
NMEA 2000 Parameter-Gruppennummer (PGN) 127250 oder
den NMEA 0183-Ausgabesatz HDM bzw. HDG bereitstellen.
1
Wählen Sie auf einem Radarbildschirm ein Objekt oder eine
Position aus.
2
Wählen Sie Ziel erfassen > MARPA-Ziel.

Entfernen der MARPA-Tags von erfassten Objekten

1
Wählen Sie auf dem Radarbildschirm ein MARPA-Ziel aus.
2
Wählen Sie MARPA-Ziel > Entfernen.
Anzeigen von Informationen zu Objekten mit MARPA-
Tags
Sie können Informationen zu Bereich, Peilung, Geschwindigkeit
sowie anderen Daten zu Objekten mit MARPA-Tags anzeigen.
1
Wählen Sie auf einem Radarbildschirm ein erfasstes Objekt
aus.
2
Wählen Sie MARPA-Ziel.

Anzeigen einer Liste von AIS- und MARPA-Zielen

Auf den Radarseiten oder der Radarüberlagerung können Sie
die Darstellung einer Liste von AIS- und MARPA-Zielen
anzeigen und anpassen.
1
Wählen Sie auf einer Radarseite die Option Menü > Ebenen
> Andere Schiffe.
2
Wählen Sie eine Option:
• Wählen Sie AIS > AIS-Liste, um eine Liste von AIS-Zielen
anzuzeigen.
• Wählen Sie MARPA > MARPA-Liste, um eine Liste von
MARPA-Zielen anzuzeigen.
Radar
