DoorScan
Montage
Sensormodule anschließen und einsetzen
Drücken Sie die Sensormodule beim Einsetzen nur an den geriffelten Seitenflächen. Üben Sie keinen
Druck auf schwarzen Kunststoffkörper oder Linsen aus, es besteht sonst Beschädigungsgefahr.

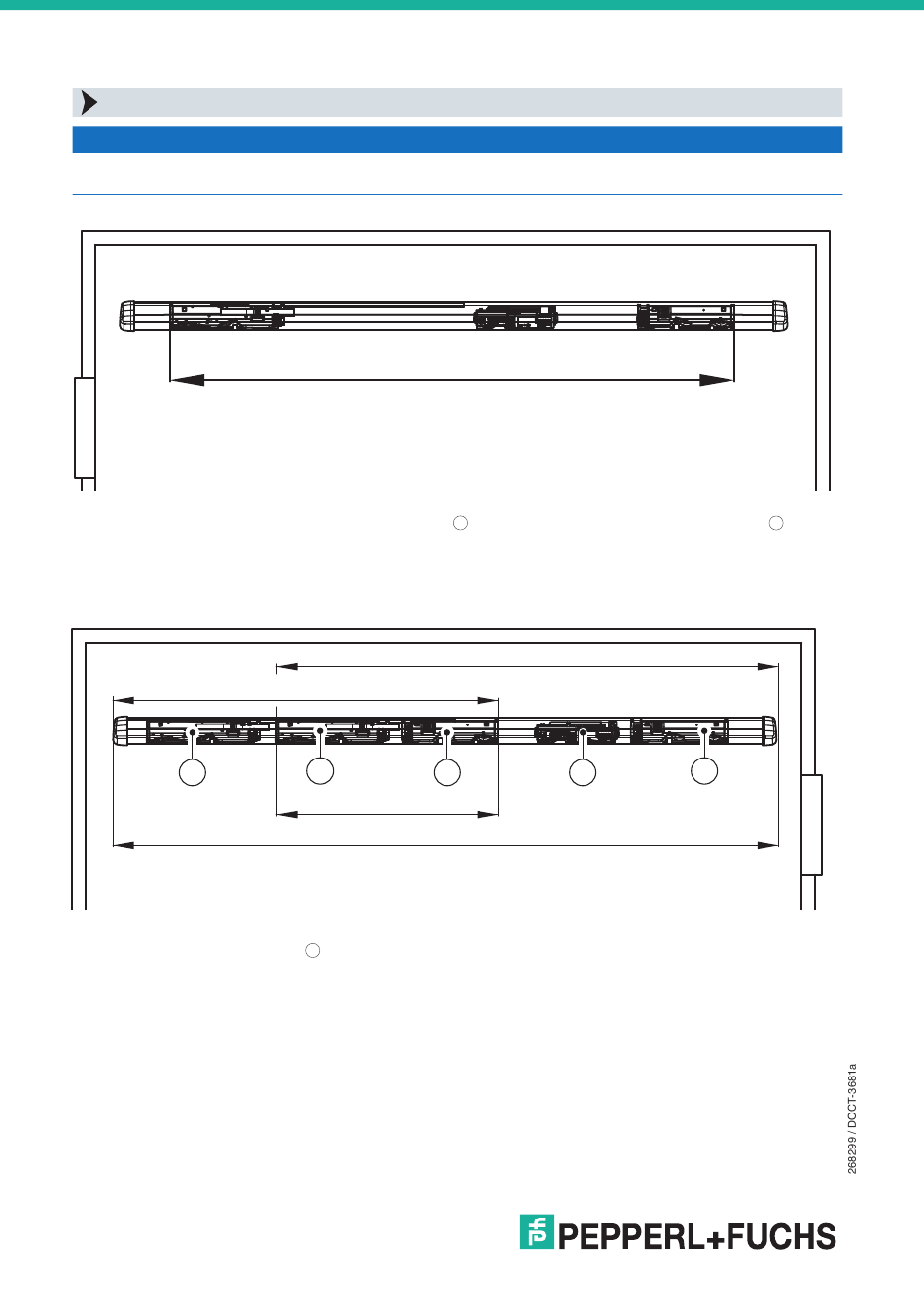

DoorScan mit 1200 mm Breite
Positionieren Sie auf beiden Türseiten den Sender
(BLAU) immer rechts in der Sensorleiste.
Bohren Sie für das Verbindungskabel Bandseite (BS)/Bandgegenseite (BGS) vom Interface zum
Sensor in Tür und Profil ein Durchgangsloch mit mindestens 8 mm Durchmesser. Positionieren Sie die
Bohrung nicht im Bereich der Endkappen und nicht hinter den Modulen.
1
DoorScan mit 1600 mm Breite
Positionieren Sie das Interface
nah der Durchgangsbohrung für die Verbindung der Band- und Bandgegenseite.
Maßangaben sind für eine Montagehöhe von 2,10 m angegeben.
10
500.....1000mm
500 ... 1000 mm
1
310 ... 430 mm
1100 ... 1400 mm (1600 mm)
GRÜN) zwischen den beiden Modulen. Optimal ist eine Platzierung
3
a
chtunG
(ROT) immer links und den Empfänger
1
500 ... 1000 mm
2
3
2
2
